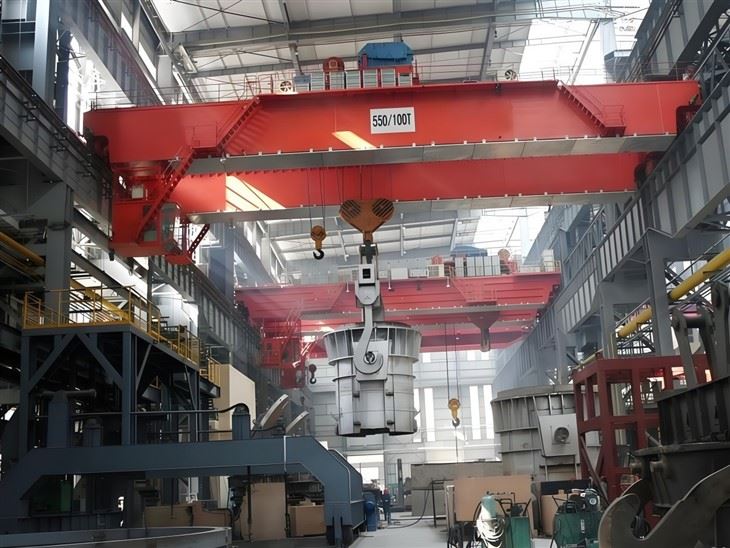

Yläpuolella matkustava silta -nosturi



Yläosan tyypit silta -nosturit:

Huippuluokan:

Juoksee kiskoilla, jotka on asennettu kiitotien palkkien päälle (korkeampi nostokorkeus).

Käsittelee raskaampia kuormia (jopa 500+ tonnia).

Alivaltio (alihankinta):

Silta roikkuu kiitotien palkkien alakuljasta.

Käytetään kevyemmille kuormille (enintään 20 tonnia) ja ala -tilaan.

Gantry-nosturi (samanlainen mutta maadoitus):

Käyttää jalkoja tai tukia lattialla rakenteen sijasta.





Turvaominaisuudet:

Rajakytkimet(estää ylimääräistä matkaa).

Ylikuormitussuojaus(estää kapasiteetin ylittämisen).

Jarrut ja hätäpysähdykset.

Törmäyksen vastaiset järjestelmät(useille nostureille).



Näkökohdat valittaessa:

Kuormituskapasiteetti& span vaatimukset.

Nostokorkeus& Rakennusrakenne.

Käyttösykli(Käyttötaajuus).

Virtalähde(Sähkö vs. käsikirja).



Vertailu muihin nosturityyppeihin

Ominaisuus	Yläreunan nosturi	Kisan nosturi	Jib -nosturi
Kuormituskapasiteetti	Jopa 500+ tonnia	Jopa 500+ tonnia	Jopa 20 tonnia
Liikkuvuus	Kiinteä kiitotiejärjestelmä	Voi olla liikkuva (kiskoon kiinnitetty)	Kiinteä tai seinälle asennettu
Kattavuus	Suuri span	Suuri span	Rajoitettu pieneen säteen
Lattiatila	Ei lattian esteitä	Vaatii maatilaa	Vie lattiatilaa
Paras jhk	Tehtaat, varastot	Ulkopihat, telakat	Työpajat, lastaus lahdet







Yksiyläpuolella matkustava silta -nosturiKoostuu useista avainkomponenteista, jotka toimivat yhdessä nostamaan, siirtämään ja sijoittamaan raskaita kuormia tehokkaasti. Alla on pääkomponenttien yksityiskohtainen erittely:

1. Silta (pääpalkki)

Seensisijainen vaakasuuntainen palkkiSe kattaa työalueen leveyden.

Voi olla:

Yhden palkin:Kevyemmät kuormat (jopa ~ 20 tonnia), kustannustehokas.

Kaksinkertainen palkki:Raskaammat kuormat (jopa 500+ tonnia), jäykempi ja vakaampi.

OsoitettuteräslaatikkopalkittaiI-palkkivoiman vuoksi.

2. Päätysautot (loppuvaunut)

Sijaitsee sillan molemmissa päissä, varustettunapyörätliikkeelle.

Sisältääajaa moottoreita(Powered -nosturille) tai manuaaliset työntömekanismit.

Kulkea pitkinkiitotien kiskotnosturin siirtäminen pituussuunnassa.

3. kiitotiejärjestelmä

Tukee nosturia ja antaa sen matkustaa.

Koostuu:

Kiitotien palkit(asennettu rakennusrakenteeseen tai sarakkeisiin).

Kiitotien kiskot(Teräsraiteet sileälle liikkeelle).

Tyypit:

Huippuluokan:Kiskot asennetaan palkkien päälle (korkeampi kapasiteetti).

Underhung (Alivaltio):Nosturi roikkuu alakaiteen alhaalta (tallentaa päätilan).

4. Nostin

Nostomekanismi, joka nostaa/laskee kuormaa.

Tyypit:

Sähkö(Yleinen, moottorin moottori).

Langankorotus(raskaita kuormituksia).

Ketjun nosto(Manuaalinen tai sähköinen, kevyempien kuormien varalta).

Sisältää:

Koukku(kiinnittyy kuormaan).

Rumpu- tai hihnapyöräjärjestelmä(köyden/ketjun käämitys).

Jarru(TURVALLISUUS).



5. Vaunu

LiikuttaaNosta vaakasuoraansillan varrella.

Voi olla:

Moottorivaunu(Sähköasema tarkkuuden vuoksi).

Manuaalinen vaunu(työnnetty käsin).

Asennettusillan palkkipyörien tai vaihteiden kautta.



6. Ohjaimet

Antaa operaattorin ohjata nosturia.

Tyypit:

Riipusohjaus(KÄSITTELY, Langallinen ohjain).

Radion kaukosäädin(Langaton toiminta).

Ohjaamo(Suurille nostureille operaattori istuu matkustamossa).

.

7. Sähköjärjestelmä

Virtaa nosturin liikettä ja nostoa.

Sisältää:

Fortoon -järjestelmä(Kaapelien hallinta virran/datan suhteen).

Kapellimestari(Virran toimittamiseen suurissa nosturissa).

Muuttuvan taajuuskäyttö (VFDS)(sujuvaa kiihtyvyyttä varten).

8. Turvalaitteet

Rajakytkimet(estää yli matkaa).

Ylikuormitussuojaus(Leikkaa tehoa, jos kapasiteetti ylitetään).

Hätäpysäytyspainike(välitön sammutus).

Törmäyksen vastaiset anturit(useille nostureille).

Varoitushälytykset(kuultavissa/visuaaliset signaalit).

9. Puskurit ja puskurit

Imee iskunmatkan loppuVahinkojen estämiseksi.

Voi ollakumi-, hydraulinen tai jousipohjainen.

Klo 10. Festoon / kaapelikela

Hallitsee voiman ja ohjauskaapeleita nosturin liikkuessa.

Estää sotkeutumista ja vaurioita.



​

LUONNOS

Tärkein tekninen





Yläpäivien sillan nosturien edut

Yläpäästöjen sillan nosturia käytetään laajasti teollisissa ja kaupallisissa olosuhteissa niiden tehokkuuden, monipuolisuuden ja turvallisuuden vuoksi. Tässä ovat heidän tärkeimmät edut:

1. Korkea kuormituskapasiteetti

Pystyy käsittelemään kuormia1 tonni yli 500 tonnia, suunnittelusta riippuen.

Kaksinkertainen nosturiovat ihanteellisia erittäin raskaita kuormituksia.

2. Avaruuden tehokas käyttö

Toimialattiatason yläpuolella, arvokkaan työtilan vapauttaminen.

Ei esteitä maa -ajoneuvoille tai työntekijöille.

3. Tarkka kuormankäsittely

Sileä liikemuuttuvan nopeuden hallinta(VFD: t sähköisille nostureille).

Tarkka sijainti kokoonpano-, koneistus- tai säilytystehtävissä.

4. leveä peittoalue

Voi kattaa suuret työalueet (esim. Varastot, tuotantolinjat).

Pitkät matka -etäisyydetkiitotien kiskojen varrella.

5. Kestävyys ja pitkä käyttöikä

Rakennetturaskas teräspitkäaikaisen luotettavuuden saavuttamiseksi.

Matala ylläpito verrattuna liikkuviin nostureihin.

6. Turvaominaisuudet

Ylikuormitussuojaus, rajakytkimet ja hätäjarrut.

Vähentynyt manuaalinen nosto, minimoimalla työntekijöiden vammot.

7. Mukautettavat kokoonpanot

Saatavanayhden palkin, kaksoispalkin, huippuluokan tai alakuljetuksenmalleja.

Voi ollaautomaattinenÄlykkäällä säätimellä teollisuudelle 4. 0 sovellukset.

8. Kustannustehokas materiaalin käsittely

Vähentää työvoimakustannuksia ja nopeuttaa työnkulkuja.

Alemmat operatiiviset kustannukset verrattuna trukkeihin tai liikkuviin nosturiin.



Yläpäivien sillan nosturien sovellukset

Näitä nostureita käytetään eri toimialoilla raskaiden materiaalien nostamiseen, liikkumiseen ja sijoittamiseen. Yleisiä sovelluksia ovat:

1. Valmistus- ja kokoonpanotehdot

Liikkuvat raaka -aineet, koneet ja valmiit tuotteet.

Autoteollisuus: Moottorien, rungon ja raskaiden komponenttien käsittely.

Terästehtaat: Sulan metallin, kelojen ja rakenteellisten säteiden kuljettaminen.

2. varastointi ja logistiikka

Raskaiden kuormalavojen ja astioiden lastaaminen/purkaminen.

Jakelukeskukset: Tavaroiden pinoaminen ja hakeminen High Bay -varastoihin.

3. Rakennus- ja raskas tekniikka

Esivalmistettu rakennuskokoonpano.

Betonipaneelien, teräspalkkien ja rakennusmateriaalien käsittely.

4. Voimalaitokset ja energia -ala

Turbiinien, generaattoreiden ja muuntajien ylläpito.

Polttoaineenkäsittely ydin- tai hiilivoimalaitoksissa.

5. laivanrakennus ja satamat

Liikkuvat laivan osat, moottorit ja suuret metalliosot.

Lastin lastaamiseen/purkamiseen.

6. Ilmailualan teollisuus

Ilma -alusten siipien, rungon ja moottorin komponenttien käsittely.

Tarkkuuspaikkojen sijainti kokoonpanolinjoissa.

7. Kaivos- ja materiaalikäsittely

Malmin, mineraalien ja raskaiden koneiden kuljettaminen.

Valimot muotien ja valujen käsittelemiseen.

8. Autoteollisuus- ja raskas koneet

Ajoneuvojen ja teollisuuslaitteiden kokoonpanolinja.

Leimauspuristimet, kuolevat ja robotti -integraatio.





1.Suunta ja tekniikka
Vaatimukset kerääminen:

Kuormakapasiteetti (esim. 10T, 50T, 100T jne.), Span, nostokorkeus ja toimintaympäristö määritetään.

Räätälöintitarpeet arvioidaan, kuten ohjausmuodot (riipus, langaton, ohjaamo) ja erityisominaisuudet (esim. Kiskojen vastainen, ylikuormitussuojaus).

Alustava suunnittelu:

Rakennusinsinöörit ja nosturin suunnittelijat luovat nosturin alkuperäisen suunnittelun, mukaan lukien pääpalkki, päätykuljetus, nostojärjestelmä, vaunun järjestelmä, matkamekanismi ja muut komponentit.

Laskenta ja simulointi:

Katauslaskelmat suoritetaan sen varmistamiseksi, että nosturi pystyy käsittelemään määritettyä kapasiteettia.

Rajoitetun elementin analyysiä (FEA) voidaan käyttää simuloimaan rakenteen rasituksia ja taipumia turvallisuuden ja vakauden varmistamiseksi.

Yksityiskohtainen suunnittelu:

Hyväksymisen jälkeen tehdään yksityiskohtaiset piirustukset jokaiselle osalle, mukaan lukien pääpalkki, päätykuljetus, nostojärjestelmä, moottorit, ohjausjärjestelmät ja turvaominaisuudet.

2. materiaalihankinta
Raaka -aineiden valinta:

Korkealaatuiset materiaalit, kuten teräs, seostettu teräs, taottu teräs ja sähkökomponentit, saadaan eritelmien mukaisesti.

Materiaalit tarkistetaan laatusertifioinnista ja teollisuusstandardien noudattamisesta (esim. ISO, CE).

Komponenttien hankinta:

Vakiokomponentit, kuten moottorit, nostot, ohjauspaneelit, rajakytkimet ja turvalaitteet, on peräisin luotettavilta toimittajilta.

3. Komponenttien valmistus
Pääpalkki:

Teräslevyjen leikkaaminen ja hitsaus siltapalkin muodostamiseksi.

Palkki kootaan hitsaamalla tai pultin osilla varmistaen, että se täyttää vaaditun lujuuden ja tarkkuuden.

Lopun vaunun kokoonpano:

Päätykuljetus on valmistettu ja koottu nosturin pitämiseksi kiitotien kiskoilla.

Pyöräkokoonpanot asennetaan sileän matkan varmistamiseksi kiskojen varrella.

Nosto- ja vaunun järjestelmä:

Nostinyksikkö (sähkö- tai käsikirja) on koottu, mukaan lukien rumpu, lankaköysi, koukku ja moottori.

Vaunujärjestelmä on rakennettu nostin kuljettamiseen sillan yli, mukaan lukien vaunun pyörät ja asemamekanismit.

Nosturin matkailumekanismi:

Nosturin pyörät on asennettu loppuvaunuihin varmistaen sileän vaakasuoran liikkeen.

Asemajärjestelmä on asennettu matkanopeuden ohjaamiseksi.

4. nosturin kokoonpano
Pääpalkin asennus:

Koottu pääpalkki nostetaan ja sijoitetaan loppuvaunuihin.

Palkki on linjassa rakenteellisen eheyden varmistamiseksi.

Vaunu- ja nostoasennus:

Vaunujärjestelmä on asennettu pääpalkkiin, ja nosto on asennettu vaunuun.

Kuormitusketju tai vaijeri on asennettu ja testataan sujuvaa toimintaa.

Matkamekanismin asetukset:

Nosturin pyörät on asennettu, ja käyttömekanismi on kytketty vaakasuuntaisen liikkeen ohjausjärjestelmään.

5. Sähkö- ja ohjausjärjestelmän asennus
Johdotus- ja ohjauspaneeli:

Ohjauspaneeli on asennettu ja johdotettu hallitsemaan kaikkia nosturien liikkeitä (nostaminen, vaunu, nosturin matka).

Rajakytkimet, hätäpysäytyspainikkeet ja turvahälytykset on integroitu ohjausjärjestelmään.

Moottorin ja vaihteiden asennus:

Moottorit nostamista, matkustamista ja vaunua asennetaan ja kytketään vastaaviin vaihdejärjestelmiinsä.

Ohjausjärjestelmien testaaminen:

Ohjausjärjestelmät tarkistetaan riipuksen ohjauksen, langattoman kaukosäätimen tai matkustamon ohjausvaihtoehtojen asianmukaisen integroinnin varmistamiseksi.

6. Testaus ja laadunvalvonta
Kuormitustestaus:

Nosturi läpäisee staattisen kuormitustestauksen (stabiilisuuden tarkistamiseksi) ja dynaamisen kuormituksen testaamiseksi (toiminnan suorituskyvyn tarkistaminen todellisissa työoloissa).

Ylikuormitussuojaus ja rajakytkimet testataan varmistaakseen, että ne toimivat oikein.

Turvajärjestelmän testaus:

Ääni- ja kevyet hälytykset, rajakytkimet, hätäpysäytyspainikkeet ja turvalaitteet testataan kaikki toiminnallisuuden suhteen.

Liikkeen testaus:

Kaikki liikkeet-hoSising, vaunun liike, siltamatkat ja heilahtelun hallinta ovat testattu sujuvan toiminnan ja tarkkuuden suhteen.

Sähkötestaus:

Kaikki sähkökomponentit testataan asianmukaisen johdotuksen, maadoituksen ja järjestelmien välisen viestinnän suhteen.

Dokumentaatio ja sertifikaatti:

Nosturi tarkistetaan kansainvälisten turvallisuusstandardien mukaisesti, ja asiaankuuluvien viranomaisten (esim. CE, ISO) sertifiointi.

Valmistetaan moottorien, nosturien ja kuormitustestauksen testitodistukset.

7. Lopullinen tarkastus ja maalaus
Visuaalinen tarkastus:

Suoritetaan perusteellinen tarkastus sen varmistamiseksi, että nosturi täyttää suunnittelumääritykset ja turvallisuusvaatimukset.

Maalaus:

Nosturi on maalattu korkealaatuisilla korroosion vastaisilla päällysteillä suojaamaan sitä ympäristöolosuhteilta.

Merkinnät ja merkinnät:

Turvallisuusmerkinnät, varoitukset ja kapasiteettimerkinnät sovelletaan nosturiin asianmukaista tunnistamista varten.

8. Toimitus ja asennus
Toimitus:

Nosturi puretaan varovasti kuljetettaviin osiin (tarvittaessa) ja lähetetään asiakkaan sijaintiin.

Asennus:

Nosturi on asennettu paikan päällä, ja kaikki liitännät (teho, mekaaninen, ohjaus) tehdään.

Viimeinen käyttöönotto:

Nosturi on tilattu suorittamalla se sarjan operatiivisten testien läpi varmistaakseen, että se toimii oikein.

Operaattorin koulutus suoritetaan tarvittaessa turvalliseen ja tehokkaaseen käyttöön.

9. asennuksen jälkeinen tuki
Asiakaskoulutus:

Operaattorin koulutus nosturin käyttämiseen turvallisesti ja tehokkaasti.

Huolto -aikataulu:

Nosturin jatkuvan toiminnan ylläpitosuunnitelman tarjoaminen, mukaan lukien säännölliset tarkastukset, voitelu ja testaus.

Myynnin jälkeinen tuki:

Tarjoaa varaosia, vianetsintä- ja korjauspalveluita.

Työpajan näkymä:

Yhtiö on asentanut älykkään laitteiden hallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotit. Suunnitelman valmistumisen jälkeen on yli 500 sarjaa (sarjaa) ja laitteiden verkottumisaste saavuttaa 95%. 32 hitsauslinjaa on otettu käyttöön, 50 on tarkoitus asentaa ja koko tuotelinjan automaatiotaso on saavuttanut 85%.
