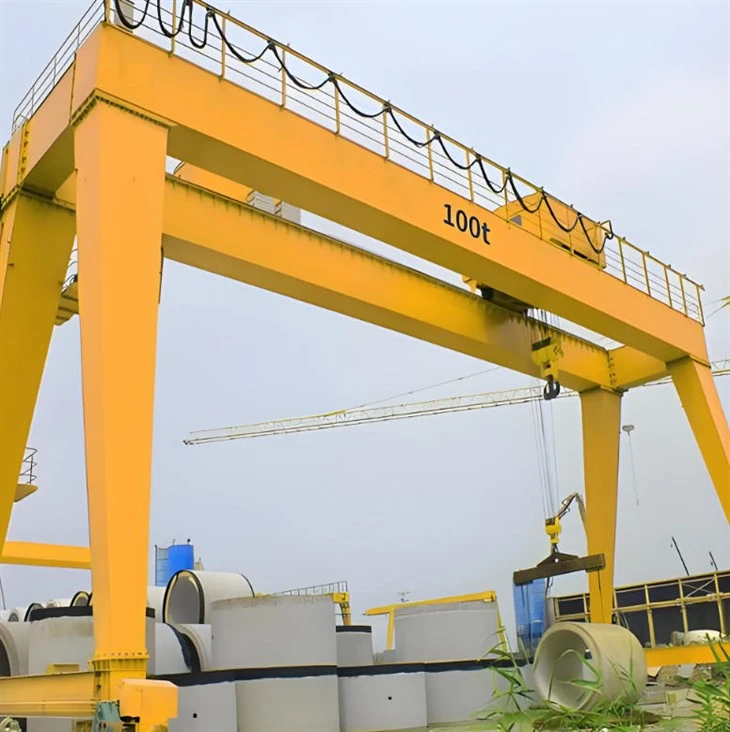

Kaksinkertainen palkki -portti -nosturi sähköisellä nostolla





Kaksinkertainen palkki -portti -nosturi, jossa on sähköinen nosto, on monipuolinen raskas - tull -nostoratkaisu, joka on suunniteltu ulko- ja sisä- ja sisämateriaalien käsittelytoimintoihin. Toisin kuin kiinteät porttienosturit, tämäntyyppinen nosturi on varustettuliikkuvat mekanismit, kuten pyörät tai kiskot, antaa sen liikkua joustavasti työalueella. Sekaksinkertainen palkki (kaksinkertainen palkki)rakenne parantaa kuormakapasiteettia ja vakautta, joten se sopii nostamiseen ja kuljettamiseensuuret tai raskaat kuormat, kuten betonisegmentit, teräsrakenteet ja konekomponentit.

Tärkeimmät ominaisuudet:

Mobiilisuunnittelu: Voidaan varustaa kumirenkailla (RTG) tai kisko - asennetut järjestelmät (RMG) joustavan liikkuvuuden saavuttamiseksi.

Kaksinkertainen säteen rakenne: Tarjoaa suuren voimakkuuden ja jäykkyyden raskaan - tullikuormitusten käsittelemiseen.

Integroitu nostovaunu: Kulkee kaksoispalkkeja pitkin nostamaan ja siirtämään kuormia sivusuunnassa.

Sähkö- tai dieseliteho: Tarjoaa erilaisia ​​asemavaihtoehtoja työoloista ja ympäristöistä riippuen.

Muokattava span ja korkeus: Räätälöity tiettyihin projektitarpeisiin, mukaan lukien nostokorkeus, nosturiväli ja nostokapasiteetti.

Yleiset kapasiteetit:

Kuormitusalue: 5 tonnia 300+ tonnia

Kestopituus: 10 metriä 50+ metriin

Nostokorkeus: 6 metriä 30+ metriin

Enintään Nostokorkeus: 40m, räätälöity

Span: 35 miljoonaa tai asiakkaiden vaatimuksia

Takuu: 1 vuosi

Paino (kg): 20000 kg

Ydinkomponentit: PLC, moottori, laakeri, vaihdelaatikko, moottori, painealue, vaihde, pumppu

Ohjaus tapa: ohjaamo, langaton kaukosäädin tai räätälöity







1.Käytökset pääpalkit (kaksoispalkit)

Ydinkuorma - laakerirakenne.

Valmistettu korkeasta - voimalasta.

Tukee nostovaunua ja kuormaa.

Varmistaa vakauden ja jopa kuormituksen jakautumisen.



Jalat (tukikehykset)

Kytke pääpalkit maahan tuet (pyörät tai kiskot).

Voi ollaA - kehystailaatikko - muotoiltu.

Tarjoa rakenteellinen eheys ja korkeusväli.



.



Nostovaunu

Liikkuu kaksoispalkkeja pitkin.

Sisältää nostimekanismin (sähkö- tai hydraulinen).

Vastuu pystysuorasta nostamisesta ja vaakasuorasta kuorman liikkeestä.





3.Lennä vaunuihin

Sijaitsee pääpalkkien molemmissa päissä.

Taloa pyörät ja tue matkustavaa liikettä.

Varustettu Drive Motors -nimellä nosturin liikettä varten.

4.Jakaamekanismi

Mahdollistaa nosturin liikkeen maan yli.

Voi olla:

Kumi - tyred(RTG) Joustavalle liikkeelle eri pinnoilla.

Kisko - asennettu(RMG) tarkan ohjatun matkan saavuttamiseksi.

Sisältää moottorit, vaihdelaatikot ja jarrut.



5.Trolley -matkamekanismi

1. Teollisen pora -nosturin vaunun matkailumekanismi on vastuussa nostomekanismin siirtämisestä vaakasuoraan nosturin pääpalon tai portaiden varrella. Tämän ansiosta nosturi voi sijoittaa kuorman tarkasti poikittaiseen suuntaan.

2.vaunujen matkailumekanismi koostuu useista avainkomponenteista:

Vaunun matkailumekanismin komponentit

Ajayksikkö: Tyypillisesti sähkömoottori, käyttöyksikkö tarjoaa virran vaunun siirtämiseen. Moottorin koko ja kapasiteetti riippuvat nosturin nostokapasiteetista ja vaunun vaaditusta nopeudesta.

Vaihteisto: vaihdelaatikko vähentää moottorin lähtöä suuren nopeuden alempaan nopeuteen, joka sopii vaunun matkalle. Se lisää myös vääntömomenttia, mikä on välttämätöntä nostimekanismin ja kiinnitetyn kuorman siirtämiseksi.

Pyörät tai rullat: Vaunu ratsastaa pyörillä tai rullalla, jotka on asennettu akseleille. Nämä pyörät tai rullat kulkevat pääpalon laipat tai raidat, jolloin vaunu voi liikkua edestakaisin.

Jarrujärjestelmä: Jarrujärjestelmä on integroitu vaunuun sen liikkeen hallitsemiseksi ja sen pitämiseksi paikallaan tarvittaessa. Tämä voi olla mekaaninen jarru, sähkömekaaninen jarru tai dynaaminen jarrujärjestelmä.

3.Paunien matkailumekanismi on ratkaisevan tärkeä kuorman tarkkaan sijoittamiselle poikittaiseen suuntaan. Sen avulla nosturi voi sijoittaa kuormat tarkasti eri kohdissa portin pituudella. Oikea ylläpito ja säännölliset tarkastukset ovat välttämättömiä sen varmistamiseksi, että vaunumekanismi toimii sujuvasti ja turvallisesti. Kaikki tämän mekanismin ongelmat voivat vaikuttaa merkittävästi nosturin toiminnan tehokkuuteen ja turvallisuuteen, joten on välttämätöntä puuttua ongelmiin nopeasti.



6.Crane -pyörä

1. Teollisen pora -nosturin nosturipyörä on kriittinen komponentti, jonka ansiosta nosturi voi liikkua kiitotien palkkeja tai kiskoja pitkin. Nämä pyörät on suunniteltu tukemaan nosturin painoa, sen kuormitusta ja kaikkia toiminnan aikana syntyneitä ylimääräisiä dynaamisia voimia.

2. Tässä ovat nosturipyörien keskeiset piirteet ja toiminnot:

Nosturipyörien ominaisuudet

Materiaali: Nosturin pyörät on tyypillisesti valmistettu korkeista - voimalamateriaaleista, kuten teräksestä tai valuraudasta, jotta voidaan varmistaa, että ne kestävät nostotoimenpiteisiin liittyviä raskaita kuormia ja jännityksiä.

Koko ja kokoonpano: Pyörien koko vaihtelee nosturin kapasiteetista ja suunnittelusta riippuen. Ne voivat olla suurempia, jotta raskaammat nosturit jakavat kuorman tasaisemmin. Pyörien lukumäärä akselia kohden ja akselien lukumäärä nosturia kohti voivat myös vaihdella suunnitteluvaatimusten perusteella.

3.Crane -pyörillä on tärkeä rooli teollisuusjoukon nosturien liikkuvuudessa ja vakaudessa. Ne ovat vastuussa nosturin painon ja sen kuorman siirtämisestä kiitotien säteisiin tai kiskoihin samalla kun ne mahdollistavat sujuvan matkan. Nosturin liikkeen kestävyys ja tehokkuus riippuvat suurelta osin näiden pyörien laadusta ja tilasta.

4. Nosturipyörien, mukaan lukien kuluneiden komponenttien oikea -aikainen korvaaminen, on välttämätöntä nosturin turvalliselle ja luotettavalle toiminnalle. Pyörien ylläpitäminen voi johtaa lisääntyneeseen seisokkeihin, vähentyneeseen tehokkuuteen ja mahdollisiin turvallisuusriskeihin.



7.Crane Hook

1. Teollisen pora -nosturin nosturin koukku on kriittinen komponentti, jonka ansiosta nosturi voi nostaa ja siirtää erilaisia ​​kuormia. Koukku on kosketuskohta nosturin nostomekanismin ja kuorman välillä, mikä tekee siitä ratkaiseva rajapinta turvallisiin ja tehokkaisiin toimintoihin.

2. Tässä ovat nosturikoukkujen keskeiset ominaisuudet ja toiminnot:

Nosturikoukkujen ominaisuudet

Materiaali: Nosturin koukut on tyypillisesti valmistettu korkeasta - voimalasta terästä tai seosteräksestä varmistaakseen, että ne kestävät nostotoimenpiteisiin liittyvät raskaat kuormat. Materiaali valitaan sen kestävyyden ja kulumiskestävyyden vuoksi

Suunnittelu: Koukun suunnittelu sisältää aukon yläosassa, jossa se kiinnittyy nostoköyteen, ketjuun tai muuhun nostolaitteeseen. Koukun alaosassa on kaareva muoto, jonka avulla se voi kiinnittää turvallisesti kuorman nostopisteiden kanssa.

TURVALLISUUS: Monet koukut on varustettu turva -salvalla tai lukitusmekanismilla, jotta kuorma estäisi vahingossa liukumisen. Tämä salpa on avattava manuaalisesti kuorman vapauttamiseksi halutussa paikassa.

Kuormitusluokitukset: Jokainen koukku on arvioitu tietyille enimmäiskuormille, ja on välttämätöntä käyttää koukkuja, jotka on arvioitu suunnitelluille kuormituksille turvallisuuden ja määräysten noudattamisen varmistamiseksi.



Moottori

Teollisen portaisen nosturin moottori on kriittinen komponentti, joka tarjoaa kuormitusten nostamiseen ja liikkumiseen tarvittavan voiman. Kierrosnosturien moottorit ovat tyypillisesti sähköisiä ja ne voidaan luokitella kahteen päätyyppiin niiden toiminnan perusteella: nostomoottori ja matkustava (tai kulkeva) moottori.

Nostomoottori on vastuussa koukun tai tarttumisen laskemisesta ja laskemisesta, joka liittyy kuormaan. Tämän moottorin ensisijainen tehtävä on hallita nosturin lastausmekanismin pystysuuntaista liikettä.

Crane -moottorit ovat teollisuusryhmän nosturien voimalaitos, joka tarjoaa sekä nosto- että liikkuvien toimintojen tarvittavan energian. Nosturin suorituskyky, luotettavuus ja turvallisuus ovat voimakkaasti riippuvaisia ​​moottorien tehokkuudesta ja kestävyydestä. Näiden moottorien asianmukainen valinta, ylläpito ja säännöllinen tarkastukset ovat tärkeitä sen varmistamiseksi, että nosturi toimii sujuvasti ja turvallisesti. Mahdolliset moottorien ongelmat voivat johtaa operatiivisiin tehottomuuksiin, lisääntyneisiin seisokkeihin ja mahdollisiin turvallisuusriskeihin kiinnittäen nopeasti huomiota motorisiin ongelmiin.

.

Ääni- ja kevyt hälytysjärjestelmä ja rajakytkin

1.Olustaiset portausnosturit on varustettu ääni- ja kevyellä hälytysjärjestelmällä ja rajakytkimillä turvallisuuden ja toiminnan tehokkuuden parantamiseksi. Näillä komponenteilla on ratkaiseva rooli onnettomuuksien estämisessä ja sen varmistamisessa, että nosturi toimii nimetyissä parametreissaan.

2.lause ja kevyt hälytysjärjestelmä

Ääni- ja kevyt hälytysjärjestelmä on suunniteltu hälyttämään nosturin läheisyydessä olevaa henkilöstöä sen toimintatilasta. Tämä järjestelmä on erityisen tärkeä ympäristöissä, joissa nosturi toimii lähellä työntekijöitä tai näkyvyys on rajoitettu.

3.Limit -kytkimet

Rajakytkimet ovat elektronisia laitteita, jotka toimivat kriittisinä turvaominaisuuksina teollisuusryhmän nosturissa. Ne havaitsevat nosturin tai sen komponenttien sijainnin ja katkaisevat tehon, kun nosturi saavuttaa toimintarajansa estäen mahdolliset onnettomuudet ja vauriot.

4.juhla- ja kevyt hälytysjärjestelmä ja rajakytkimet ovat olennainen osa teollisuusryhmän nosturien turvallista toimintaa. Hälytysjärjestelmä varmistaa, että henkilöstö on tietoinen nosturin liikkeistä ja operatiivisesta tilasta vähentäen törmäysten tai muiden vaarojen riskiä. Rajakytkimet puolestaan ​​automatisoivat turvallisuuden estämällä nosturin fyysisesti toimimasta sen suunnittelurajojensa ulkopuolella. Yhdessä nämä järjestelmät myötävaikuttavat turvallisempaan työpaikkaan ja suojaavat sekä nosturin laitteita että sen ympärillä työskentelevää henkilöstöä. Näiden järjestelmien asianmukainen ylläpito ja säännöllinen testaus ovat välttämättömiä sen varmistamiseksi, että ne toimivat luotettavasti ja tehokkaasti.

10.Asekauppulaitteet

Ylikuormituslaitteet

Ylikuormitussuojauslaitteet on suunniteltu estämään nosturin toiminnan turvallisen työkuormitusrajansa ulkopuolella. Nämä laitteet seuraavat nostettavan kuorman ja lähettävät joko hälytyksen tai sammuttavat nosturin, jos kuorma ylittää määritetyn rajan. Tämä on ratkaisevan tärkeää nosturin rakenteellisten vaurioiden estämiseksi ja ylikuormituksen vuoksi tapahtuvien onnettomuuksien välttämiseksi.

Rajakytkimet

Kuten aiemmin mainittiin, Limit Switches pysäyttää nosturin automaattisesti, kun se lähestyy matka -alueensa loppua tai kun jokin sen komponenteista saavuttaa toimintarajansa. Nämä kytkimet ovat välttämättömiä nosturin estämiseksi ylittämästä sen fyysisiä rajoja, mikä voi aiheuttaa rakenteen tai törmäyksen vaurioita esteiden kanssa.

Anti - cllison -laitteet

Anti - Collison -laitteet ovat erityisen tärkeitä ympäristöissä, joissa useita nosturit toimivat läheisyydessä tai missä on merkittävää maaliikennettä. Nämä laitteet käyttävät antureita, kameroita tai muita tekniikoita muiden esineiden läsnäolon havaitsemiseksi nosturin polulla ja joko varoittamaan operaattori tai pysäyttävät nosturin liikkeen automaattisesti törmäyksen estämiseksi.

Hätäpysäytyspainikkeet

Hätäpysäytyspainikkeet ovat manuaalisesti ohjattuja ohjaimia, jotka antavat nosturin käyttäjälle tai valtuutetulle henkilöstölle välittömästi lopettaa kaikki nosturitoiminnot hätätilanteessa. Nämä painikkeet sijoitetaan strategisesti operaattorin helpon ulottuvuuteen ja ovat usein punaisia ​​ja näkyviä.

Jarrujärjestelmät

Teollisuuden portaiden nosturien jarrujärjestelmät on suunniteltu pitämään kuorma turvallisesti paikoillaan, kun niitä ei ole liikkeessä, ja tarjoamaan hallittu pysähtyminen toiminnan aikana. Nämä jarrut voivat olla mekaanisia, sähköisiä tai molempien yhdistelmiä, ja ne ovat kriittisiä odottamattomien kuormitusliikkeiden estämiseksi, jotka voivat johtaa onnettomuuksiin.

Tasoindikaattorit

Tasouden indikaattoreita käytetään varmistamaan, että nosturi on tasainen toiminnan aikana, varsinkin kun nostat tarkkoja tai herkkiä kuormia. Epätasainen nosto voi aiheuttaa kuormien siirtymisen, mikä mahdollisesti johtaa hallinnan ja onnettomuuksien menetykseen. Nämä indikaattorit auttavat operaattoreita ylläpitämään nosturin tasapainoa ja vakautta.

Turvalliset työkuormitusindikaattorit

Turvalliset työkuormitukset merkitsevät selvästi nosturin maksimaalisen turvallisen kuormituskapasiteetin. Nämä tiedot ovat elintärkeitä operaattoreille varmistaa, että nosturi ei ole ylikuormitettu ja toimi sen suunnittelumäärityksissä.



11.Control -tila

1.Kavanohjaus

Suora interventio: Nosturin operaattori ohjaa suoraan nosturin nosto- ja kulkeutumisliikkeitä käsinpyörien, vipujen tai painikkeiden avulla. Tämä tila vaatii ammattitaitoisia operaattoreita, jotka voivat synkronoida liikkeet manuaalisesti kuorman halutun sijainnin saavuttamiseksi.

Yksinkertaiset mekanismit: Manuaaliset ohjausjärjestelmät ovat yleensä suunnittelussa yksinkertaisempia ja ne voivat olla vähemmän alttiita monimutkaisille vikoille.

Rajoitettu tarkkuus: Nosturin liikkeiden tarkkuus on rajoitettu operaattorin taitoihin ja kokemuksiin.

2.Semi - automaattinen ohjaus

Avustettu toiminta: Nosturin operaattori käyttää ohjauslaitteita, kuten joystickejä tai melakytkimiä nosturin komentamiseksi, mutta järjestelmä sisältää automatisoituja ominaisuuksia, jotka auttavat nopeuden ja synkronoinnin ohjaamisessa.

Parannettu turvallisuus: Semi - Automaattiset järjestelmät sisältävät usein turvaominaisuuksia, kuten automaattiset pysähdykset kuormitusrajoissa tai matkarajoissa.

Parannettu tehokkuus: Nämä järjestelmät voivat parantaa toiminnan tehokkuutta vähentämällä korkeasti koulutettujen operaattoreiden tarvetta.

3. Automaattinen ohjaus

Ohjelmoitava logiikkaohjain (PLC): Nosturin toimintoja säätelee PLC, joka voidaan ohjelmoida suorittamaan tietyt toimintojaksot automaattisesti.

Tarkka ohjaus: Täysin automaattijärjestelmät tarjoavat tarkan hallinnan nosturin liikkeisiin, mikä mahdollistaa monimutkaisten liikkeiden toteuttamisen johdonmukaisesti.

Vähentynyt inhimillinen virhe: Automatisoidut järjestelmät vähentävät inhimillisten virheiden potentiaalia parantaen turvallisuutta ja luotettavuutta.

Etäkäyttö: Joissain tapauksissa täysin automaattisia nostureita voidaan käyttää etäyhteyden kautta, poistamalla operaattori mahdollisesti vaarallisista ympäristöistä.

4.Radio -ohjaus

Langaton toiminta: Nosturin käyttäjä käyttää radiolähettimiä nosturin hallintaan etäisyydeltä, mikä voi olla erityisen hyödyllinen ympäristöissä, joissa visuaalinen kosketus nosturiin on rajoitettu.

Lisääntynyt joustavuus: Radioohjaus antaa operaattoreille mahdollisuuden liikkua vapaasti työalueen ympäri pitäen samalla nosturin hallintaa.

Turvallisuusnäkökohdat: Oikea tiheydenhallinta- ja turvallisuustoimenpiteet on oltava olemassa nosturin häiriöiden tai luvattoman toiminnan estämiseksi.

5.computter -ohjaus

Edistyneet järjestelmät: Jotkut porttienosturit voivat käyttää tietokonejärjestelmiä, jotka integroivat edistyneitä ominaisuuksia, kuten koneen visio, tekoäly ja data -analyysi toimintojen optimoimiseksi.

Tiedonkeruu: Tietokone - Ohjatut nosturit voivat kerätä toimintatietoja, joita voidaan käyttää ylläpidon suunnitteluun ja toiminnan optimointiin.

Liitäntävaihtoehdot: Operaattorit voivat olla vuorovaikutuksessa nosturin kanssa kosketusnäyttöjen tai muiden edistyneiden rajapintojen kautta tarjoamalla yksityiskohtaisia ​​palautetta ja ohjausvaihtoehtoja.



12.Sketch









Kaksinkertainen palkki mobiili matkustavat portin nosturin edut

A Kaksinkertainen palkki matkapuhelinten kärjessä oleva nosturiTarjoaa lukuisia etuja raskaalle - tullimateriaalien käsittelytoiminnalle, etenkin rakentamisessa, valmistuksessa, kuljetuspihoilla ja esiselähetyksissä. Sen yhdistelmäliikkuvuus, voima ja joustavuusTekee sen monille teollisuudenaloille parhaan valinnan.

---

🔧 1. Korkea nostokyky

Sekaksinkertainen palkkimalliTarjoaa paremman kuorman - laakerin voimakkuus.

Sopiva käsittelyynkeskisuurista ja erittäin raskaaseen kuormaan(5 tonnista jopa 300+ tonniin).

---

🚚 2. Erinomainen liikkuvuus

Kumi - tyred (rtg)jaRail - asennettu (RMG)Vaihtoehtojen ansiosta nosturi voi liikkua työmaalla tai sen yli.

Vähentää tarvetta useiden kiinteiden nosturien tai trukkien tarvetta.

---

⚙️ 3. Joustava asennus

Ei vaadi pysyvää kiitotien rakennetta, kuten ylärajoja.

Ihanteellinenväliaikaiset työalueet, avaa telakattaiProjekti - perustuvat nostotarpeet.

---

🏗️ 4. Suuret span ja korkeusominaisuudet

Kohdellalaajat työalueetjakorkeat kuormat.

Muokattava span, korkeus ja akseliväli tiettyjen operatiivisten vaatimusten mukaan.

---

🧰 5. monipuoliset sovellukset

Voidaan käyttäänostaminen, lastaus/purkaminen ja liikkuminenSuuret osat, kuten astiat, teräspalkit, esiseksegmentit, koneet ja tuuliturbiiniosat.

Sopiva jhksisä- ja ulkoympäristöt.

---

🔒 6. Parannetut turvaominaisuudet

Integroituna jhkRajakytkimet, anti - -vaikutustekniikka, hätäpysäytysjärjestelmätjaylikuormitussuojaus.

Parantaa käyttäjän ja kuormituksen turvallisuutta monimutkaisten käsittelytehtävien aikana.

---

💰 7. Kustannukset - tehokas suurille pihoille

Vähentää laajan kiinteän infrastruktuurin tarvetta.

Alempi pitkä - termi sijoitusVerrattuna nosturin kiitotien rakentamiseen tai useiden nosturien asentamiseen.

---

🛠️ 8. Mukauttamisvaihtoehdot

Mukautettavissa ainutlaatuisiin projektitarpeisiin valinnoilla:

Sähköjärjestelmät (sähkö, diesel)

Ohjaustyypit (ohjaamo, riipus, kaukosäädin)

Pyörätyypit (kumi tai kisko)

Nosto- ja vaunun kokoonpanot





A Kaksinkertainen palkki -portti -nosturi sähköisellä nostollaon erittäin monipuolinen ja sitä käytetään laajasti teollisuudenaloilla, jotka vaativatTehokas nosto, kuljetus ja paikannusraskaita ja ylisuuria kuormia. Senliikkuvuus ja korkea kuormituskapasiteettiTee siitä ihanteellinen sekä väliaikaiseen että pysyvään materiaalin käsittelyyn.

---

🏗️ 1. Rakennus- ja infrastruktuurihankkeet

Nostaminen ja liikkuminenbetonielementti, siltapalkit ja suuret rakenteelliset komponentit.

Yleisesti käytettysillan rakennus, tunnelisegmentin käsittelyjamodulaarinen rakennuskokoonpano.

---

🧱 2. Betonipihat

Exect -laattojen, pylväiden, seinäpaneelien ja laatikkojen rumpujen käsittely.

Sileä kuljetus pihan yli ilman pysyviä kiskoja.

---

⚙️ 3. Valmistus- ja raskaiden laitteiden kasvit

Liikesuuret koneet, työkalut, kuolema tai valmistetut metallirakenteet.

TuetkokoonpanolinjatjahuoltotoimenpiteetRaskaan teollisuudenaloilla.

---

🚢 4. laivanrakennus ja meripihat

Käsitys jstkRunkoosat, laivan moottorit, potkurit ja teräslevyt.

Helpottaa kuormitusten siirtoa valmistusalueiden, varastoinnin ja alusten välillä.

---

🚧 5. rautatie- ja moottoritieprojektit

Käytetään nostamiseen ja sijoittamiseenrautatiehermeet, teräspalkit ja moottoritieesteet.

Erittäin mobiili lineaarisilla projektipaikoilla, kutenrautatiettaitienosat.

---

🏞️ 6. Varastointipihat ja varastointi

Raskas- tai tilaa vievien tavaroiden pinoaminen ja hakeminen.

Tarjoaa suuren alueen kattavuuden tarvitsematta rakennusrakennetta.

---

🔋 7. tuulivoima- ja energiaprojektit

Kuljetus ja kokoaminentuuliturbiinikomponentit, mukaan lukien tornit, nacellit ja terät.

Käytetään myösvesivoimalaitteetjamuuntajat.

---

🛠️ 8. Kaivos- ja teräskasvit

Liiketeräskela, valutjakaivoslaitteet.

Kestää ankaria ympäristöjä ja karkeaa maastoa.





1. Suunnittelu ja tekniikka

Yksityiskohtainen tekniikka: Kehitä yksityiskohtaisia ​​tekniikan piirustuksia ja eritelmiä, mukaan lukien pääpalkki, nostot, vaunu, päätykuljeet ja muut komponentit.

Simulointi ja mallintaminen: Käytä tietokonetta - avustettua mallia (CAD) ja simulointityökaluja nosturin suorituskyvyn mallintamiseen ja sen suunnittelun optimoimiseen.

2. Materiaalin valinta

Materiaalien tekniset tiedot: Valitse korkea - laadukkaat materiaalit, jotka täyttävät lujuuden, kestävyyden ja lämmönkestävyyden vaatimukset. Yleisiä materiaaleja ovat korkeat - lujuusteräs, seokset ja erikoistuneet pinnoitteet.

Hankinta: Lähdemateriaalit hyväksytyiltä toimittajilta varmistaen, että ne täyttävät tarvittavat laatu- ja sertifiointistandardit.

3. Komponenttien valmistus

Leikkaus ja muotoilu: Leikkaa ja muotoile raaka -aineita vaadituihin komponentteihin, kuten palkeihin, pylväisiin ja kiinnikkeisiin. Tähän voi liittyä prosesseja, kuten plasman leikkaaminen, laserleikkaus ja koneistus.Hatseminen ja kokoonpano: hitsauskomponentit yhdessä nosturin rakenneosien muodostamiseksi. Tähän sisältyy pääpalkki, päätykuljeet ja muu kuorma - laakeriosat.

4. kokoonpano

Sub - Assembly: Kokota yksittäiset komponentit, kuten nostojärjestelmä, vaunu ja loppuvaunut, ala - kokoonpanoihin. Tähän sisältyy osien sovittaminen yhteen ja asianmukaisen kohdistuksen varmistaminen.Main Assembly: Yhdistä Sub - -kokoonpanot täydellisen nosturin rakenteen rakentamiseksi. Tähän sisältyy nostin ja vaunun asentaminen pääpalkissa, päätykuljetusten kiinnittäminen ja ohjausjärjestelmien asentaminen.

5. Järjestelmien integrointi

Sähköjärjestelmät: Asenna sähkökomponentit, mukaan lukien moottorit, ohjauspaneelit, johdotukset ja anturit. Varmista, että nosturin sähköjärjestelmät on integroitu oikein ja testattu.

Ohjausjärjestelmät: Toimita ja määritä ohjausjärjestelmät, kuten ohjelmoitavat logiikkaohjaimet (PLC), kaukosäätimet ja turvalaitteet. Varmista, että ohjausjärjestelmät toimivat oikein ja kalibroidaan.

6. Testaus ja laadunvarmistus

PRE - Operatiivinen testaus: Suorita pre - Operatiiviset testit tarkistaaksesi nosturin toiminnallisuuden, mukaan lukien kuormitustestaus, nosto- ja matkailumekanismien operatiivinen testaus sekä ohjausjärjestelmän tarkistukset.

Turvallisuustestaus: Varmista, että turvaominaisuudet, kuten rajakytkimet, hälytykset ja hätäpysähdykset, toimivat oikein ja täyttävät turvallisuusstandardit.

Tarkastus: Suorita nosturin rakenteen ja komponenttien yksityiskohtainen tarkastus varmistaaksesi suunnittelumääritysten ja laatustandardien noudattamisen.

7. Lopulliset säädöt ja kalibrointi

Hieno - Viritys: Tee tarvittavat säädöt nosturin suorituskyvyn optimoimiseksi ja sujuvan käytön varmistamiseksi. Tämä voi sisältää kalibrointianturit, säätimien säätämisen ja hienot - nostojärjestelmän virittäminen.

Asiakirjat: Valmistele ja tarkista dokumentaatio, mukaan lukien käyttöohjeet, huolto -oppaat ja turvallisuusohjeet.

8. Toimitus ja asennus

Kuljetus: Järjestä nosturin kuljetus asennusalueelle varmistaen, että sitä käsitellään ja kuljetetaan turvallisesti vaurioiden estämiseksi.

Asennus: Valvo nosturin asennus asiakkaan laitokseen, mukaan lukien kokoonpano, kohdistus ja yhteys virtalähteisiin ja ohjausjärjestelmiin.

Koulutus: Tarjoa koulutusta operaattoreille ja huoltohenkilöstölle sen varmistamiseksi, että he tuntevat nosturin toiminta- ja turvallisuusmenettelyt.

9. Käyttöönotto ja luovutus

Käyttöönotto: Suorita lopulliset käyttöönottotestit varmistaaksesi, että nosturi toimii oikein todellisissa - maailmanolosuhteissa ja täyttää suorituskykyvaatimukset.

Luovutus: Antakaa nosturi virallisesti asiakkaalle tarjoamalla kaikki tarvittavat asiakirjat, mukaan lukien vaatimustenmukaisuustodistukset, takuutiedot ja ylläpito -aikataulut.







Aineellinen tarkastus

Laaduntarkastus: Ostetuille raaka -aineille tehdään tiukka laatutarkastus varmistaakseen, että ne täyttävät suunnitteluvaatimukset ja kansalliset standardit.

Materiaalin varastointi: Pätevät materiaalit varastoidaan luokituksen mukaan korroosion tai vaurioiden estämiseksi.

Leikkaus ja muodostaminen

Teräsleikkaus: Käytä plasmanleikkausta, laserleikkausta tai liekinleikkausta ja muita tekniikoita teräksen leikkaamiseksi suunnittelupiirroksen koon mukaan.

Muodostuskäsittely: Muodosta teräslevy taivutuksen, valssaamisen, hitsauksen ja muiden prosessien avulla pääpalon, päätypalkin ja muiden rakenteellisten osien valmistamiseksi.

Hitsaus

Komponenttihitsaus: Leikkaus- ja muodostetut teräsosat hitsataan päärakenteisiin, kuten pääpalkki, päätypalkki ja vaunu. Hitsausprosessia on valvottava tiukasti rakenteellisen lujuuden ja hitsauslaadun varmistamiseksi.

Hitsaustarkastus: Käytä ei - Tuhoava testaustekniikka (kuten ultraäänitestaus, radiografinen testaus) tarkistaaksesi hitsaukset varmistaaksesi, että halkeamia tai muita vikoja ei ole.

Koneistus

Tarkkuuskoneys: Tarkkuuskoneys suoritetaan nosturin avainkomponenteille, kuten pyöräsarjoille, laakerin istuimille, hihnapyörille jne.

Koko koneen kokoonpano

Yleiskokoonpano: Pre - -kokoonpanon perusteella nosturin kokonaiskokoonpano suoritetaan, mukaan lukien pääpalkin lopullinen asennus, päätypalkki, nostomekanismi, kävelymekanismi jne.

Käyttöönotto ja testaus

Dynaamisissa olosuhteissa testataan nosturin toimintasuorituskyky, mukaan lukien noston, kävelyn, ohjauksen ja muiden toimintojen testaaminen. Kokotun sillan nosturin kokonaiskoko tarkistetaan sen varmistamiseksi, että kaikki mitat täyttävät suunnitteluvaatimukset.

Suihkutus ja anti - korroosiohoito

Pintakäsittely Ruosteen poisto: Ruosteen poisto nosturin pinnalla, yleisiin menetelmiin kuuluvat hiekkapuhallus, peikoitus jne. Alukkeiden suihkutus: Spray anti - korroosiopohja käsitellyllä pinnalla metallin hapettumisen ja korroosion estämiseksi. Topkaiutin ruiskutusvärisumutus: Suihkutapinta asiakasvaatimusten tai teollisuusstandardien mukaan nosturille suojaava ja koristeellinen vaikutus. Merkintä: Merkitse ruiskutuksen jälkeen nosturin tunnistustiedot eritelmien, kuten mallin, nimelliskuorman jne. Mukaisesti, mukaisesti.

Tehdas ja asennus

Pakkaus ja kuljetus

Pakkaussuojaus: Pakkaa nosturin avainkomponentit suojaavasti vaurioiden estämiseksi kuljetuksen aikana. Kuljetusjärjestely: Valitse laitteiden koon ja kuljetusolosuhteiden mukaan sopiva kuljetusmenetelmä nosturin kuljettamiseksi asiakkaan sivustolle.

Hyväksyminen ja toimitus

Asiakkaiden hyväksyminen

- sivuston hyväksyntä: Asiakas suorittaa - -sivuston hyväksymisen nosturin hyväksymisessä sopimusvaatimusten ja teknisten eritelmien mukaisesti laitteiden suorituskyvyn ja laadun tarkistamiseksi.

Ongelmankorjaus: Jos ongelmia löytyy, valmistajan on korjattava ne ajoissa varmistaakseen, että laitteet täyttävät täysin asiakkaan vaatimukset. Toimitus- ja käyttökoulutus: Valmistaja kouluttaa yleensä asiakkaan operaattoreita varmistaakseen, että he voivat käyttää nosturia oikein ja turvallisesti.

Suositut Tagit: Kaksinkertainen palkki Gantry -nosturi, jossa on sähköinen nosto, Kiina Double Airder Gantry -nosturi sähkömatkalla valmistajat, toimittajat, tehdas
