Kiinteä pukkinosturi



Kiinteä pukkinosturi on olennainen materiaalinkäsittelylaite, joka on suunniteltu raskaiden kuormien tehokkaaseen nostamiseen, siirtämiseen ja sijoittamiseen erilaisissa teollisissa sovelluksissa. Siinä yhdistyvät vankka suunnittelu ja mukautettavat ominaisuudet erilaisiin käyttötarpeisiin.

Kiinteät pukkinosturit eroavat siirrettävistä pukkinostureista siinä, että ne on kiinnitetty tiettyyn paikkaan, mikä parantaa vakautta ja turvallisuutta. Samalla ne pystyvät käsittelemään muutamasta tonnista satoihin tonneihin vaihtelevia kuormia mallista ja kokoonpanosta riippuen. Kiinteät pukkinosturit on valmistettu korkealaatuisista teräs- tai seosmateriaaleista kestämään vaativaa teollista käyttöä ja ankaria ympäristöolosuhteita.

Kiinteiden pukkinosturien jänneväli ja korkeus voidaan räätälöidä vastaamaan erityisiä käyttövaatimuksia. Saatavilla on myös yksi- tai kaksipalkkikokoonpanoja joustavuuden lisäämiseksi.

Kiinteiden pukkinostureiden luotettavuus ja tarkkuus ovat välttämättömiä töissä, joihin liittyy raskasta nostoa. Ne tarjoavat myös pitkäaikaisia ​​ratkaisuja kiinteää materiaalinkäsittelyä vaativiin tiloihin. Vielä tärkeämpää on, että ne voidaan räätälöidä tiettyjen alan standardien ja toimintatavoitteiden mukaan.

Kiinteät pukkinosturit ovat korvaamaton työkalu, joka lisää tuottavuutta, vähentää käsityötä ja varmistaa raskaiden materiaalien turvallisen käsittelyn teollisuusympäristöissä.

Ydinkomponentit: PLC, moottori, vaihde, moottori, vaunu

Alkuperäpaikka: Henan, Kiina

Takuu: 1,5 vuotta

Paino (KG): 125000 kg

Videon lähtevä tarkastus: Mukana

Koneen testausraportti: Toimitettu

Sovellus: ulkona/tehdas

Työluokka: A5

Nostopaino: 20-450 tonnia

Teräsrata: 43kg/m QU70

Jännite:3-Vaihe AC50HZ 380V

Nostomekanismi: Kärry

Nosturin tyyppi: Heavey Duty Gantry Crane

Nostonopeus: 0,48-4,8 m/min

Ajonopeus: 3-30 m/min

Teräsmateriaali: Q355B





1.Kaukopalkki

Kiinteän pukkinosturin pääpalkki on yksi tärkeimmistä rakenneosista, joka ulottuu vaakasuoraan nosturin poikki. Sillä on ratkaiseva rooli kuorman tukemisessa ja nostimen tai vaunun liikkeen helpottamisessa.Kaukopalkki kantaa nostetun kuorman painon jakaa sen tukipilareihin tai jalkoihin.Se muodostaa kiskon tai kiskon vaunulle tai nostimelle matkustaa vaakatasossa.

Kiinteän pukkinosturin pääpalkki (kutsutaan usein "palkkiksi" tai "siltapalkkiksi") on kriittinen rakenteellinen osa, joka tukee nosturin nostomekanismia ja helpottaa kuorman vaakasuoraa liikettä sen jännevälillä. Nostin, joka kantaa kuorman , on asennettu kaukopalkkiin. Palkki muodostaa rakenteen nostimen liikkumiselle vaakatasossa.

Palkki on suunniteltu minimoimaan taipuma kuormituksen alaisena turvallisuuden ja tehokkuuden varmistamiseksi. Pääpalkin pituus riippuu nosturin sovelluksesta ja sen katettavasta alueesta.

Tyypillisesti valmistettu rakenneteräksestä korkean lujuuden ja kestävyyden varmistamiseksi.Kaukopalkin pituus ja koko riippuvat nosturin sovelluksesta, kantavuudesta ja työtilan vaatimuksista. Sen on kestettävä staattiset kuormitukset (vaunun, nostimen ja kuorman painosta) ja dynaamiset kuormat (nosturin ja kuorman liikkeestä). Palkin avulla vaunu (ja nostin) voi liikkua sivusuunnassa jänteen poikki kuorman sijoittamiseksi tarkasti. Usein pinnoitettu korroosionestomaalilla tai muilla käsittelyillä, erityisesti ulko- tai ankarissa ympäristöissä.



Nostojärjestelmä

Moottori: Kiinteän pukkinosturin nostojärjestelmän moottori on kriittinen komponentti, joka on suunniteltu tarjoamaan mekaanista tehoa, joka tarvitaan kuormien nostamiseen ja laskemiseen.

2) Alennus: Kiinteässä pukkinosturissa olevan nostojärjestelmän supistimella on tärkeä rooli voiman siirtämisessä moottorista nostomekanismiin, mikä varmistaa tehokkaat nostotoiminnot. Se on kriittinen komponentti mekaanisessa voimansiirtojärjestelmässä, ja se on tyypillisesti suunniteltu vähentämään moottorin nopeutta ja lisäämään sen vääntömomenttia.

3) Rumpu: Kiinteässä pukkinosturissa olevan nostojärjestelmän rummulla on tärkeä rooli nostomekanismissa. Se vastaa vaijerin tai nostokaapelin kelaamisesta ja purkamisesta, jolloin nosturi voi nostaa tai laskea kuormia tehokkaasti.

4) Vaijeri: Kiinteän pukkinosturin nostojärjestelmän vaijeri on kriittinen komponentti, joka on vastuussa raskaiden kuormien nostamiseen, laskemiseen tai pitämiseen tarvittavan mekaanisen voiman välittämisestä. Sen suunnittelu ja huolto vaikuttavat merkittävästi nosturin turvallisuuteen, luotettavuuteen ja suorituskykyyn.

5) Hihnapyörä: vaijeri tai ketju kierretään pyöräsarjan ympäri kiinteissä ja liikkuvissa lohkoissa. Kun nostin vetää köyttä, liikkuva lohko vedetään lähemmäksi kiinteää lohkoa nostaen kuormaa.

6) Nostolaite: Kiinteän pukkinosturin nostolaite on ydinmekanismi, joka vastaa kuormien nostamisesta ja laskemisesta. Se on kriittinen komponentti, joka on suunniteltu käsittelemään raskaita kuormia turvallisesti ja tehokkaasti.

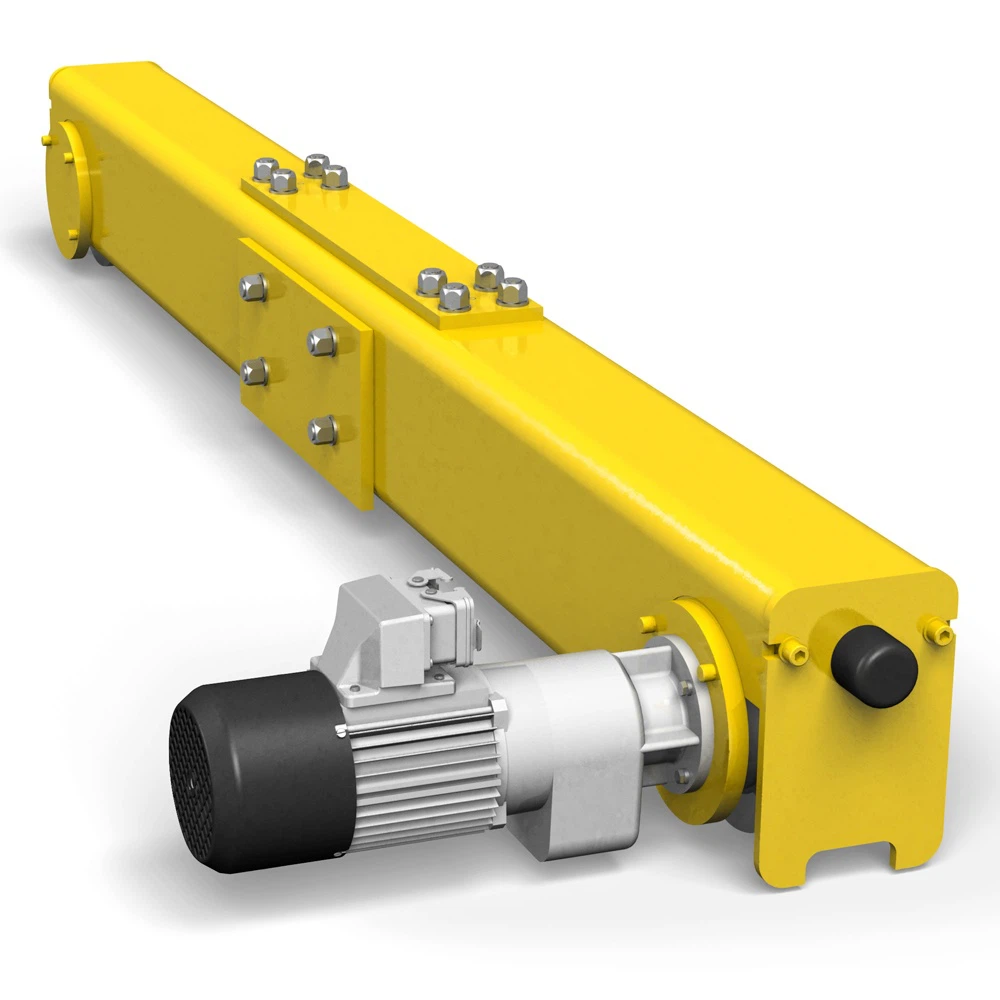

3.Loppukuljetus

Kiinteän pukkinosturin päätyvaunu on tärkeä komponentti, joka helpottaa nosturin vaakasuoraa liikettä radallaan tai kiskollaan. Se toimii rakenteellisena osana nosturin päissä ja tukee nosturin palkkia pitkin liikkuvaa vaunua tai nosturia.

Päätyvaunu on varustettu pyörillä, jotka kulkevat kiskoja tai raiteita pitkin maahan tai tukirakenteeseen. Se mahdollistaa koko nosturin liikkumisen edestakaisin määrätyllä alueella mahdollistaen kuorman sivuttaisliikkeen.

Päätyvaunu tukee siltaa (päänosturin palkki) ja varmistaa vakauden nosturin liikkeessä. Se siirtää kuormat nosturin rakenteelta maahan tai tukipintaan.

Päätyvaunun voimanlähteenä on tyypillisesti sähkömoottori, joka käyttää pyöriä. Moottori voidaan liittää hammaspyörämekanismiin, joka mahdollistaa nosturin kulkemisen eri nopeuksilla. Käyttöjärjestelmä voi olla itsenäinen kummankin päätevaunun osalta, mikä mahdollistaa liikkeen tarkan ohjauksen.

Päätyvaunut on usein varustettu jarruilla tai rajakytkimillä turvallisen toiminnan varmistamiseksi ja onnettomuuksien estämiseksi, kuten nosturin ajaminen suunnitellun kantaman ulkopuolelle. Törmäyksenestolaitteita voidaan käyttää vaurioiden välttämiseksi, jos nosturi saavuttaa pääteasennon.

Päätyvaunut on tyypillisesti valmistettu teräksestä tai vahvistetusta metallista kestämään raskaita kuormia. Ne voidaan suunnitella laakereilla tai muilla komponenteilla vähentämään kitkaa ja kulumista ajan mittaan. Päätyvaunun rakenne ja toiminnallisuus ovat ratkaisevan tärkeitä tasaisen, turvallisen ja pukkinosturijärjestelmän tehokas toiminta.



4. Nosturin kulkumekanismi

1) Toimintaperiaate

Kun kuljettaja lähettää signaalin, sähkömoottori aktivoituu ja antaa käyttöakselille pyörimisliikettä. Pyörivä käyttöakseli kääntää siihen kytkettyä vaihdetta, joka puolestaan ​​pyörittää ajopyöriä. Pyörien pyöriessä ne liikuttavat pukkinosturia kiskoa pitkin haluttuun suuntaan. Ajonopeutta ohjataan vaihtelemalla moottorin nopeutta. Ajosuuntaa ohjataan vaihtamalla moottorin napaisuutta tai käyttämällä eteenpäin/taakse-kytkintä. Ajopyörät on sijoitettu niin, että nosturin paino jakautuu tasaisesti radalle, mikä varmistaa vakauden liikkeen aikana.

2) Nosturin käyttömekanismin toiminnot

Vaakasuora liike: Ajomekanismi mahdollistaa nosturin liikkumisen vaakasuunnassa portaalin pituudella. Näin nosturi voi asettua halutulle alueelle nosto- ja laskutoimia varten.

Kuorman jakautuminen: Liikkumismekanismi auttaa jakamaan nosturin painon ja sen kantaman kuorman tasaisesti rakenteen poikki. Se varmistaa nosturin vakauden liikkeen aikana ja estää kaatumisen tai epätasapainon.

Jarrutus ja pysäytys: Ajomekanismi sisältää jarrujärjestelmät nosturin pysäyttämiseksi tarvittaessa. Tämä toiminto varmistaa turvallisen toiminnan ja mahdollistaa nosturin pysähtymisen tietyssä kohdassa, kuten kulkureittinsä lopussa tai kuormankäsittelykohdassa.

5. Kärryn kulkumekanismi

1) Rakenteellinen koostumus

Vaunun runko: Vaunun runko toimii päärakenneosana, joka sisältää kaikki vaunun osat. Se on tyypillisesti valmistettu teräksestä kestämään jännityksiä ja kuormia. Runko tukee nostinyksikköä ja on suunniteltu riittävän vahvaksi mutta kevyeksi liikkuakseen tehokkaasti.

Pyörät: Vaunu on asennettu pyörille, jotka kulkevat portaalirakenteeseen sijoitettuja kiskoja pitkin. Nämä pyörät on yleensä valmistettu karkaistusta teräksestä kestämään kulumista.

Käyttölaite: Käyttömekanismi koostuu sähkömoottorista tai hydraulijärjestelmästä nosturin rakenteesta riippuen. Moottori on kytketty alennusvaihteistoon, mikä vähentää nopeutta ja lisää samalla vaunun siirtämiseen tarvittavaa vääntömomenttia.

2) Vaunun käyttömekanismin toiminta

Käyttöjärjestelmä: Se sisältää tyypillisesti sähkömoottorin, joka on kytketty vaihteistoon, joka ohjaa vaunun liikkeelle nosturin rakenteeseen asennettuja kiskoja tai raiteita pitkin. Moottoria voidaan ohjata siirtämään vaunua molempiin suuntiin, mikä tarjoaa joustavuutta ja hallintaa kuorman sijoittelussa.

Kuorman kohdistaminen: Vaunu voi siirtää kuormaa nosturin palkin poikki, jolloin käyttäjät voivat sijoittaa kuormia tarkkoihin paikkoihin, usein pitkiä matkoja. Tämä on erityisen hyödyllistä tehtävissä, kuten materiaalien lastaamisessa ja purkamisessa kuorma-autoista tai konteista.

Vaakasuora liike: Kärryn kulkumekanismi mahdollistaa nosturin siirtämisen vaakasuoraan nosturin palkkia tai palkkia pitkin. Näin nosturi voi sijoittaa kuorman tarkasti tietylle alueelle.

Nosturin pyörä

Nosturin pyörä on olennainen osa kiinteässä pukkinosturissa, joka on eräänlainen nosturi, jota käytetään raskaiden kuormien nostamiseen ja kuljettamiseen. Nosturin pyörä on suunniteltu erityisesti mahdollistamaan pukkinosturin liikkuminen radalla tai kiskojärjestelmällä joko kiinteällä alueella tai tiettyä reittiä pitkin.

1) Pyörien toiminta

Pyörät on suunniteltu kulkemaan tiettyjä kiskoja tai raiteita pitkin, jotka voidaan kiinnittää maahan tai osaksi suurempaa liikkuvaa järjestelmää. Telan suunnittelun on vastattava pyörän kokoa ja suuntausta optimaalisen suorituskyvyn saavuttamiseksi. Nosturin pyörät auttavat jakamaan pukkinosturin painon ja sen kantaman kuorman tasaisesti varmistaen vakauden noston ja ajon aikana.

2) Suunnitteluvaatimukset

Nämä pyörät on suunniteltu vahvalla kulutuspinnalla varmistamaan pidon ja sujuvan liikkeen nosturin kiskojärjestelmässä. Suunnittelussa on usein uria, jotka auttavat ylläpitämään nosturin kohdistusta radalla. Nosturin pyörä on tyypillisesti valmistettu erittäin lujasta teräksestä tai seosmateriaalista, jotta se kestää raskasta kuormitusta ja jatkuvaa rasitusta käytön aikana. Nosturin pyöriä on eri kokoja riippuen nosturin kantavuus ja käyttötarkoitus. Suurempia pyöriä käytetään suuremman kapasiteetin nostureissa ja pitemmillä ajomatkoilla.

7. Nosturin koukku

Kiinteän pukkinosturin nosturin koukulla on ratkaiseva rooli kuormien nostamisessa ja siirtämisessä. Koukku on tyypillisesti valmistettu erittäin lujasta teräksestä, jotta se kestää kantavia voimia nostooperaatioiden aikana. Se on muotoiltu kaarevaksi pitämään tukevasti paikallaan. kuorma joko ketjulla, köydellä tai hihnalla. Siinä voi olla salpa tai turvamekanismi, joka estää kuormaa luisumasta pois noston aikana.

Kiinteässä pukkinosturissa on kiinteä tai jäykkä rakenne, joka tukee nosturin nostomekanismeja. Nosturin koukku on asennettu vaunun päähän, joka liikkuu nosturin vaakasuoraa rataa pitkin. Nosturin koukun asentoa ohjaa nostomekanismi, jonka avulla se voi nostaa ja laskea kuormia tietyissä paikoissa.

Nosturin koukku on suunniteltu nostamaan raskaita materiaaleja, kuten rakennuspalkkeja, kontteja tai muita suuria esineitä. Se toimii yhdessä nosturin nostimen kanssa, joka nostaa ja laskee koukkua, jolloin se pystyy käsittelemään ja kohdistamaan raskaita kuormia tarkasti.

Nosturin koukkuun voidaan sisällyttää salpa tai turvatappi estämään kuormaa irtoamasta liikkeen aikana. Pyörimistä estäviä ominaisuuksia voi myös olla, jotta koukku ei pyöri tai heilu hallitsemattomasti.

Moottori

Kiinteän pukkinosturin moottorilla on ratkaiseva rooli nosturin liikkeiden ohjaamisessa. Kiinteät pukkinosturit ovat suuria, raskaita koneita, joita tyypillisesti käytetään materiaalien nostamiseen ja kuljettamiseen kiinteillä määritellyillä alueilla. Nämä nosturit koostuvat nostimesta, vaunusta, portaalista ja moottoroidusta käyttöjärjestelmästä.

Kiinteän pukkinosturin moottorit ovat tyypillisesti sähkömoottoreita.Yleisiä tyyppejä ovat AC-oikosulkumoottorit yksinkertaisuuden, tehokkuuden ja luotettavuuden vuoksi tai tasavirtamoottorit tarkempaan nopeudensäätöön.Yleensä moottori sijaitsee nosturin vaunussa tai joskus nosturin vaunussa. portaalirunko nosturin rakenteesta riippuen.

Moottori antaa voiman nostimelle, joka on vastuussa kuorman nostamisesta ja laskemisesta. Moottori ajaa vaunua (vaakasuoraan liikettä varten) kiskojärjestelmää pitkin. Jotkin pukkinosturit, erityisesti ne, joissa on pyörimiskyky, käyttävät moottoreita nosturin rakenteen pyörittämiseen (jos soveltuva) tarkan kuorman paikannukseen. Moottorin teho määräytyy nosturin painokapasiteetin mukaan. Suuremmat pukkinosturit, jotka on suunniteltu raskaammille kuormille, käyttävät tehokkaampia moottoreita. Moottorin nopeutta voidaan ohjata vaihtelevalla taajuuskäytöllä (VFD), mikä mahdollistaa tarkan liikkeen ohjauksen.

Kiinteän pukkinosturin moottori on avainkomponentti, joka ohjaa raskaiden kuormien nostamista, liikuttamista ja kohdistamista. Moottorin tyyppi ja teho riippuvat nosturin suunnittelusta ja käyttövaatimuksista, ja moottorin asianmukainen huolto on välttämätöntä nosturin turvalliselle ja tehokkaalle toiminnalle.

.

Ääni- ja valohälytysjärjestelmä ja rajakytkin

1) Ääni- ja valohälytysjärjestelmä

Kiinteän pukkinosturin ääni- ja valohälytysjärjestelmä on olennainen turvallisuusominaisuus, joka varmistaa työntekijöiden, lähellä olevien laitteiden ja ympäristön hyvinvoinnin. Tällaiset järjestelmät on suunniteltu varoittamaan henkilöstöä mahdollisista vaaroista, toimintatilasta tai nosturin toimintahäiriöistä.

Äänihälytykset (äänisignaalit): Summerit/hälytystorvet: Korkean desibelin äänilähteet varoittavat ihmisiä tietyistä olosuhteista (esim. nosturin liike, nosto käynnissä, hätäpysäytys). Hälytysäänet: Erilaiset äänet voivat vastata eri tilanteita (esim. jatkuvat äänet). sireeni hätätilanteita varten, katkonainen piippaus yleiseen käyttöön). Äänenvoimakkuuden säätö: Varmistaa, että hälytys kuuluu koko työmaalla, jopa meluisassa ympäristöissä.

Valosignaalit (visuaaliset ilmaisimet): Vilkkuvat valot: Voimakkaita vilkkuvia valoja (yleensä punaisia, keltaisia ​​tai vihreitä) käytetään visuaalisesti ilmaisemaan nosturin toimintatila. Esimerkiksi:

Punainen vilkkuva valo: Osoittaa hätä- tai vaaratilanteita.

Keltainen vilkkuva valo: Osoittaa, että nosturi on toiminnassa tai liikkeessä.

Vihreä valo: Voi osoittaa, että nosturi on tyhjäkäynnillä tai että se on turvallista lähestyä.

2) Rajakytkin

Kiinteän pukkinosturin rajakytkin on turvalaite, jolla estetään nosturin liikettä ylittämästä ennalta määrättyä rajaa. Se auttaa varmistamaan, että nosturin osat (kuten nostin, vaunu tai portaali) eivät liiku liian kauas mihinkään suuntaan, mikä estää mekaaniset vauriot, onnettomuudet tai vaaralliset toiminnot.

Rajakytkimen toiminnot: Asennon rajoitus: Rajakytkin havaitsee, kun nosturin vaunu, nostin tai pukki on saavuttanut liikealueensa lopun, ja katkaisee virran estäen lisäliikkeen. Turvallisuus: Se toimii vikaturvallisena mekanismina estää nosturia toimimasta turvallisten rajojen ulkopuolella. Estää yliliikkeen: Varmistaa, että nosturin nostomekanismi ei ylitä turvarajoja välttäen nosturin tai kuorman vaurioituminen.Kuorman suojaus: Estää nosturia nostamasta tai laskemasta kuormaa liian pitkälle, mikä varmistaa kuorman eheyden ja ehkäisee onnettomuuksia.

Mekaaniset rajakytkimet: Näitä käytetään fyysisesti nosturin osien liikkeellä. Ne voivat olla joko rulla-, vipu- tai mäntätyyppisiä kytkimiä. Sähköiset rajakytkimet: Nämä käyttävät antureita tai sähköpiirejä nosturin osien sijainnin havaitsemiseen.

10.Turvalaitteet

1) Ylikuormitussuojalaite: Estää nosturia nostamasta kuormia, jotka ylittävät sen nimelliskapasiteetin, mikä vähentää rakenteellisen vian tai kaatumisen riskiä.

2) Rajakytkimet (ajo- ja nostorajoitukset): Varmistaa, että nosturin vaunu, nostin tai portaali ei siirry tietyn ennalta määritellyn asennon ulkopuolelle, mikä estää nosturin rakenteen tai ympäröivien laitteiden vaurioitumisen.

3) Hätäpysäytyspainike: Tarjoaa välittömän tavan pysäyttää nosturin hätätilanteessa.

4) Anti-Sway Control: Minimoi kuorman heilumisen tai heilumisen, mikä voi johtaa onnettomuuksiin tai vaurioihin.

5) Kuormamomentin ilmaisin (LMI): Antaa reaaliaikaista tietoa nosturin vakaudesta mittaamalla kuorman kohdistaman momentin tai voiman.

6) Äänitorvi ja varoitusvalot: Varoita nosturin läheisyydessä olevia työntekijöitä sen toiminnasta, erityisesti kun se siirtää raskaita kuormia tai rajoitetuilla alueilla.

11.Ohjaustila

1) Manuaalinen ohjaus: Käyttäjä käyttää nosturia manuaalisesti ohjauspaneelin tai joystickin avulla ohjaamaan nosturin liikkeitä. Tämä on yksinkertaisin tila, jossa käyttäjä hallitsee suoraan nostimen, vaunun ja portaalin liikettä.

2) Puoliautomaattinen ohjaus: Nosturia voidaan käyttää puoliautomaattisessa tilassa, jossa tietyt liikkeet (kuten nosto tai vaunun liike) ovat automatisoituja, mutta käyttäjä voi silti hallita muita toimintoja manuaalisesti.

3) Täysautomaattinen ohjaus: Täysin automatisoidussa tilassa nosturia ohjaa sisäänrakennettu tietokonejärjestelmä ilman, että ihminen puuttuu asiaan. Nämä järjestelmät voivat hallita monimutkaisia ​​nosto-, lastaus- ja purkutoimintoja ennalta ohjelmoitujen ohjeiden tai reaaliaikaisten anturitietojen perusteella.

4) Radiokaukosäädin: Tämä tila mahdollistaa nosturin etäohjauksen kädessä pidettävällä radiolähettimellä. Se tarjoaa käyttäjille joustavuutta työskennellä eri kohdista, mikä parantaa turvallisuutta ja tuottavuutta ympäristöissä, joissa nosturi toimii laajoilla tai vaarallisilla alueilla.

5) Joystick Control: Tätä käytetään usein manuaalisissa tai puoliautomaattisissa tiloissa, joissa käyttäjä ohjaa nosturin liikkeitä ohjaussauvalla. Se mahdollistaa nostokuorman tarkan hallinnan erityisesti hienoja liikkeitä vaativissa tehtävissä tai ahtaissa tiloissa.



12. Luonnos







Pääasiallinen tekninen







1) Suuri kantavuus

Kiinteät pukkinosturit on suunniteltu nostamaan tehokkaasti raskaita, usein yli 100 tonnin kuormia, joten ne sopivat ihanteellisesti teollisuussovelluksiin, joissa on siirrettävä suuria, raskaita materiaaleja.

2) Vahva vakaus

Koska nosturi on ankkuroitu kiinteään asentoon kiskoille tai muille rakenneosille, se tarjoaa korkean tason vakauden ja tuen nostotoimenpiteiden aikana. Tämä vähentää kaatumisen tai heilumisen riskiä raskaan kuorman alla.

3) Liikkeiden tarkkuus

Kiinteät pukkinosturit tarjoavat tasaisen ja tarkan kuorman asennon hallinnan, joten ne sopivat ihanteellisesti toimintoihin, jotka vaativat raskaiden materiaalien tarkkaa sijoittamista ahtaisiin tiloihin.

4) Kestävyys ja luotettavuus

Tukevan rakenteensa ja laadukkaiden materiaaliensa ansiosta kiinteät pukkinosturit on rakennettu kestämään ankaria ympäristöjä ja toimimaan jatkuvasti, mikä vähentää seisokkeja ja lisää tuottavuutta.

5) Mahdollisuus kattaa suuria alueita

Kiinteät pukkinosturit voidaan suunnitella kestämään suuria etäisyyksiä, jolloin ne voivat siirtää materiaaleja suurilla alueilla, kuten telakoilla, varastopihoilla tai suurilla rakennustyömailla.

6) Vähentynyt manuaalisen työn tarve

Nämä nosturit vähentävät merkittävästi materiaalien manuaalisen noston ja kuljetuksen tarvetta, mikä voi auttaa parantamaan työpaikan turvallisuutta ja tehokkuutta minimoimalla työntekijöiden loukkaantumisriskin.





Lastinkäsittely: Kiinteät pukkinosturit ovat välttämättömiä satamissa konttien lastaamiseen ja purkamiseen laivoista. Ne pystyvät käsittelemään raskaita ja suuria kontteja tarkasti ja nopeasti.

Laivojen rakentaminen ja korjaus: Telakoilla näitä nostureita käytetään siirtämään suuria teräsosia, laivan osia tai kokonaisia ​​aluksia rakennus- tai korjausprosessien aikana.

Raskaiden materiaalien nosto: Kiinteitä pukkinostureita käytetään raskaiden rakennusmateriaalien, kuten teräspalkkien, betonilohkojen ja rakennuskoneiden kuljettamiseen rakennustyömaalla.

Sillanrakennus: Niitä käytetään siltojen ja muiden suurten rakenteiden rakentamiseen, joissa materiaaleja on nostettava suurille korkeuksille tai etäisyyksille.

Kokoonpanolinjan tuki: Valmistuksessa, erityisesti auto- ja raskaan koneen aloilla, kiinteät pukkinosturit siirtävät suuria osia kokoonpanon eri vaiheiden läpi.

Materiaalinkäsittely: Nämä nosturit helpottavat raaka-aineiden, kuten suurten metallilevyjen tai koneenosien, liikkumista tehtaan kerrosten poikki.

Kuuman teräksen käsittely: Kiinteitä pukkinostureita käytetään yleisesti terästehtaissa sulan teräksen, raskaiden teräslevyjen tai muiden raskasmetallituotteiden siirtämiseen tehtaan osasta toiseen.

Materiaalin kuljetus: Nämä nosturit ovat välttämättömiä teräskelojen, harkkojen ja muiden raskaiden kuormien kuljettamisessa teräksen tuotantolaitoksessa.

Varastointi ja nouto: Kiinteitä pukkinosturia käytetään raskaiden tai tilaa vievien tavaroiden siirtämiseen varastohyllyihin tai roskakoriin ja sieltä pois, mikä parantaa varastointi- ja noutojärjestelmien tehokkuutta.

Ristitelakointi: Suurissa jakelukeskuksissa nämä nosturit voivat helpottaa tavaroiden nopeaa siirtoa kuljetusajoneuvosta toiseen.

Lentokoneen kokoonpano: Näitä nostureita käytetään suurten lentokoneiden osien kokoamiseen ja kuljetukseen tuotannon aikana, mukaan lukien runko-osat ja siipikokoonpanot.

Komponenttien käsittely: Ilmailu- ja avaruusteollisuus luottaa pukkinostureihin, jotka siirtävät herkkiä ja raskaita komponentteja valmistuksen eri vaiheissa.

Raskaiden laitteiden käsittely: Kiinteät pukkinosturit ovat ratkaisevan tärkeitä voimalaitoksissa raskaiden koneiden, turbiinikomponenttien tai suurten sähköosien nostamiseksi.

Kunnossapito: Nämä nosturit auttavat suurten teollisuuslaitteiden korjauksessa ja kunnossapidossa voimalaitoksissa, mukaan lukien hiili- ja ydinlaitokset.

Raskaiden materiaalien käsittely: Kiinteitä pukkinosturia käytetään kaivostoiminnassa materiaalien, kuten malmin, kivien ja mineraalien, kuljettamiseen kaivoksen tai käsittelylaitoksen yhdestä osasta toiseen.

Laitteiden huolto: Niitä käytetään myös raskaiden kaivoskoneiden nostamiseen ja kunnossapitoon.





Erittelyvaatimukset: Ymmärrä nosturin erityisvaatimukset, kuten kantavuus, jänneväli, nostokorkeus ja ympäristötekijät (sisä/ulko, lämpötila jne.). Rakennesuunnittelu: Suunnittele nosturin rakenne, mukaan lukien portaalin runko, nostomekanismi , ja perusta, käyttämällä CAD-ohjelmistoa lujuuden, vakauden ja turvallisuuden varmistamiseksi.Mekaaninen suunnittelu: Suunnittele vaunut, nosturi ja muut mekaaniset järjestelmät, joita tarvitaan nosturin käytössä.Sähkö Suunnittelu: Suunnittele sähkökomponentit, mukaan lukien ohjauspaneelit, moottorit ja turvajärjestelmät.

Teräslevyt ja -profiilit: Nosturin rakenneosiin (pylväät, palkit jne.) tilataan korkealaatuista terästä. Moottorit ja komponentit: Moottorit vaunuun, nostimeen ja muihin ohjausjärjestelmiin hankitaan toimittajilta. Hitsauselektrodit, pultit, ja kiinnikkeet: Hitsaukseen ja kokoonpanoon tarvittavat kulutusosat. Ohjausjärjestelmät: Sähkökomponentit, kuten kytkimet, Releet ja anturit hankitaan nosturin ohjausjärjestelmiin.

Leikkaus ja muotoilu: Teräslevyt ja -profiilit leikataan haluttuihin mittoihin leikkauskoneilla, plasmaleikkureilla tai vesisuihkuilla. Hitsaus: Teräsosat hitsataan yhteen portaalirakenteen muodostamiseksi. Tämä tehdään osissa: pohjarunko, jalat, poikkipalkit ja muut elementit.Työstö: Tarvittaessa osille tehdään koneistustoimenpiteitä (poraus, jyrsintä) tarkkojen kiinnitysten varmistamiseksi. Pintakäsittely: Komponentit puhdistetaan ja käsitellään (esim. suihkupuhalluksena ja maalauksena) ruostumisen estämiseksi ja kestävyyden parantamiseksi, varsinkin jos nosturia käytetään ulkotiloissa.

Gantry-kehyksen kokoaminen: Jalusta, jalat ja poikkipalkit kootaan täydelliseksi portaalirakenteeksi. Tämä vaihe voi tapahtua suuressa työpajassa tai paikan päällä nosturin koosta ja sijainnista riippuen. Kiskojen asennus: Nosturin vaunun kiskot asennetaan nosturin palkkien päälle. Tämä on ratkaisevan tärkeää sujuvan toiminnan varmistamiseksi. Nostimen ja vaunun asennus: Nostin, moottori ja vaunukokoonpano asennetaan kiskoille. Nostomekanismi on integroitu nostoketjuun tai -köyteen, ja moottori on kytketty käyttöjärjestelmään. Sähköasennus: Johdotukset, ohjauspaneelit, kytkimet ja turvajärjestelmät asennetaan, mikä varmistaa nosturin etäkäytön ja turvallisen käytön.

Mekaaninen testaus: Varmista, että kaikki mekaaniset järjestelmät toimivat oikein, mukaan lukien nostimen, vaunun ja portaalin liike.Sähkötestaus: Tarkista sähkökomponenttien toimivuus, mukaan lukien ohjausjärjestelmä, moottorit ja hätäpysäytysominaisuudet.Kuormitustestaus: Suorita kuormitustesti varmista, että nosturi pystyy nostamaan määritellyn kapasiteetin ilman ongelmia. Tämä voi edellyttää nosturin kuormaamista testipainoilla ja sen käyttämistä useilla liikkeillä. Turvaominaisuudet Tarkista: Varmista, että kaikki turvajärjestelmät, mukaan lukien rajakytkimet, ylikuormitusanturit ja hätäjarrutus, toimivat oikein.

Asennus paikan päällä (tarvittaessa): Suurten nostureiden osat voidaan kuljettaa asennuspaikalle, jossa lopullinen kokoonpano ja asetukset tehdään. Lopulliset säädöt: Nosturin kohdistukseen, johdotukseen tai turvajärjestelmiin tehtävät säädöt tehdään tarpeen mukaan. Käyttäjien koulutus: Tarvittaessa käyttäjiä koulutetaan nosturin turvalliseen ja tehokkaaseen käyttöön, joka kattaa käytön, huollon ja turvallisuustoimenpiteet.

Työpajan näkymä:

Yritys on asentanut älykkään laitehallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotteja. Suunnitelman valmistumisen jälkeen sarjaa (sarjaa) on yli 500, ja laitteiden verkottumisaste nousee 95 prosenttiin. 32 hitsauslinjaa on otettu käyttöön, 50 on suunniteltu asennettavaksi ja koko tuotelinjan automaatioaste on saavuttanut 85 %.
