Maailman suurin kattonosturi



Olemme ylpeitä voidessamme esitellä maailman suurimman siltanosturin, huippuluokan tekniikan ihmeen, joka määrittelee uudelleen nostokyvyt eri toimialoilla. Tämä nosturi on suunniteltu äärimmäisen raskaisiin tehtäviin, ja se on innovaatioiden huipulla, ja siinä yhdistyvät huipputeknologia, vankka rakenne ja vertaansa vailla oleva nostovoima täyttääkseen vaativimmat vaatimukset teollisuudenaloilla, kuten laivanrakennuksessa, raskaassa valmistuksessa ja rakentamisessa. , ja energiaa.

Maailman suurin siltanosturi, jonka nostokapasiteetti on huikea, jopa 2,000 tonnia. Tämä nosturi pystyy käsittelemään raskaimmat nostojärjestelmien koskaan siirtämät kuormat, mikä mahdollistaa aiemmin mahdottomaksi pidetyt toiminnot. 200 metrin jännevälillä nosturi on suunniteltu kattamaan laajoja alueita helposti, joten se sopii erinomaisesti suuriin teollisuuskomplekseihin ja telakat. Nosturi on suunniteltu käsittelemään monenlaisia ​​kuormia, mukaan lukien ylimitoitettuja komponentteja, ja se soveltuu käytettäväksi eri teollisuudenaloilla suurista rakennusprojekteista monimutkaisiin merenkulun toimintoihin.

Maailman suurimmassa nostonosturissa on edistyksellinen nostotekniikka. Se on varustettu huippuluokan nostotekniikalla, joka varmistaa sujuvan, tarkan ja turvallisen nostamisen myös monimutkaisimmille ja ylimittaisille kuormille. Tehokkaat moottorit ja vaihteistojärjestelmät tarjoavat poikkeuksellista tehoa minimaalisella energiankulutuksella. Kestävyyttä painottaen nosturi sisältää energiatehokkaita ominaisuuksia, kuten regeneratiiviset jarrujärjestelmät ja ympäristöystävälliset materiaalit, mikä pienentää sen kokonaishiilijalanjälkeä.

Maailman suurin nostonosturi ei ole vain paikalliseen käyttöön, vaan se on rakennettu käytettäväksi useilla maantieteellisillä alueilla, ja sen vankka rakenne kestää vaihtelevia sääolosuhteita, mikä tekee siitä nostoratkaisun suuriin projekteihin maailmanlaajuisesti.

Ydinkomponentit: PLC, moottori, laakeri, vaihteisto, moottori, vaihteisto, pumppu

Alkuperäpaikka: Henan, Kiina

Takuu: 1,5 vuotta

Paino (KG): 65000 kg

Videon lähtevä tarkastus: Mukana

Koneen testausraportti: Toimitettu

Nostomekanismi: Eurooppalainen vinssivaunu

Ohjausmenetelmä: Langaton kaukosäädin + ohjaamon ohjaus

Max. Nostokorkeus: 30 m

Nostonopeus: 0.5/8m/min

Ajonopeus: 2-20m/min

Työsuhde: A5/2M

Tärkeimmät sähköosat: Schneider

Nosturin ominaisuus: Korkea hyötysuhde





1.Kaukopalkki

1) Näiden massiivisten nostureiden pääpalkki tai palkki on tyypillisesti valmistettu erittäin lujasta teräksestä kestämään konttien nostamiseen vaadittavaa valtavaa painoa ja kantavuutta. Nosturin kaukopalkki ulottuu usein satoihin jaloihin, ja itse nosturin nostokapasiteetti voi ylittää 50 tonnia (yleisnostureissa), ja jotkut erikoisversiot voivat nostaa paljon enemmän.

2) Suurimpien siltanostureiden pääpalkkia kutsutaan usein palkkiksi. Se on ensisijainen rakenneosa, joka tukee nosturin kuormaa ja kulkee pitkin nosturin pituutta. Palkki on tyypillisesti valmistettu erittäin lujasta teräksestä kestämään nostettavien materiaalien massiivisen painon.

3) Erittäin suurten nostureiden, kuten telakoilla, terästehtailla tai suurissa rakennusprojekteissa käytettävien nostureiden yhteydessä kaukopalkki on suunniteltava kestämään kuorman lisäksi myös nosturin käytön aikana esiintyviä dynaamisia voimia. Näissä nostureissa voi olla kaksoispalkkirakenne, joka lisää lujuutta ja vakautta, ja jokainen palkki toimii yhdessä jakaakseen kuorman tasaisesti. Suurimpien nostureiden palkki on usein useita metrejä pitkä ja voi kattaa kokonaisia ​​tehdaskerroksia, rakennustyömaita tai jopa telakoita. . Koko ja tekniset tiedot riippuvat nosturin nostokapasiteetista ja käyttökohteesta.



Nostojärjestelmä

1) Moottori: Maailman suurimman siltanosturin nostojärjestelmän moottori on tärkeä komponentti, jonka avulla nosturi voi nostaa ja siirtää valtavia kuormia. Maailman suurimmat ja tehokkaimmat nosturit, kuten telakoilla, terästehtaissa ja raskaissa tuotantolaitoksissa käytettävät nosturit, käyttävät usein sähkömoottoreita, jotka on suunniteltu erityisesti raskaaseen nostokäyttöön.

2) Alennus: Nosturin nostojärjestelmässä oleva supistus (tai vaihteisto) tarkoittaa tyypillisesti vaihdemekanismia, joka vähentää moottorin pyörimisnopeutta ja lisää sen vääntömomenttia. Vaimentimen päätehtävä on siirtää tehoa tehokkaasti moottorista nostorummulle tai nostomekanismille, mikä mahdollistaa raskaiden kuormien sujuvan nostamisen ja laskemisen.

3) Rumpu: Rumpu toimii kelana, jonka ympärille nostovaijeri (tai köysi) kiertyy ja kelautuu. Tätä liikettä ohjaa nosturin moottori, ja kun rumpu pyörii, köysi joko nostaa tai laskee kuormaa. Suurissa nostureissa rumpujärjestelmä vastaa joidenkin maailman raskaimpien kuormien nostamisesta, jotka voivat olla useita satoja tonneja. tai enemmän.

4) Teräsköysi: Vaijeri on tyypillisesti valmistettu erittäin lujasta teräksestä, johon on usein seostettu materiaaleja, jotka lisäävät vetolujuutta ja kestävyyttä. Kehittyneitä materiaaleja, kuten galvanoitua terästä tai polymeeripinnoitettuja köysiä, käytetään lisäämään korroosionkestävyyttä ja kulumista, erityisesti ankarissa ympäristöissä, kuten telakoilla tai offshore-lautoilla.

5) Hihnapyörälohko: Suuressa nosturijärjestelmässä hihnapyörälohko toimii osana nostomekanismia. Se koostuu sarjasta hihnapyöriä (tai pyöriä), joiden läpi kaapelit tai köydet kulkevat. Järjestelmä käyttää useita hihnapyöriä vähentämään voimaa, joka tarvitaan nostamaan erittäin raskasta kuormaa.

6) Nostolaite: Maailman suurimman siltanosturin nostolaite viittaa tyypillisesti nostomekanismiin, jota käytetään raskaiden kuormien nostamiseen ja laskemiseen.

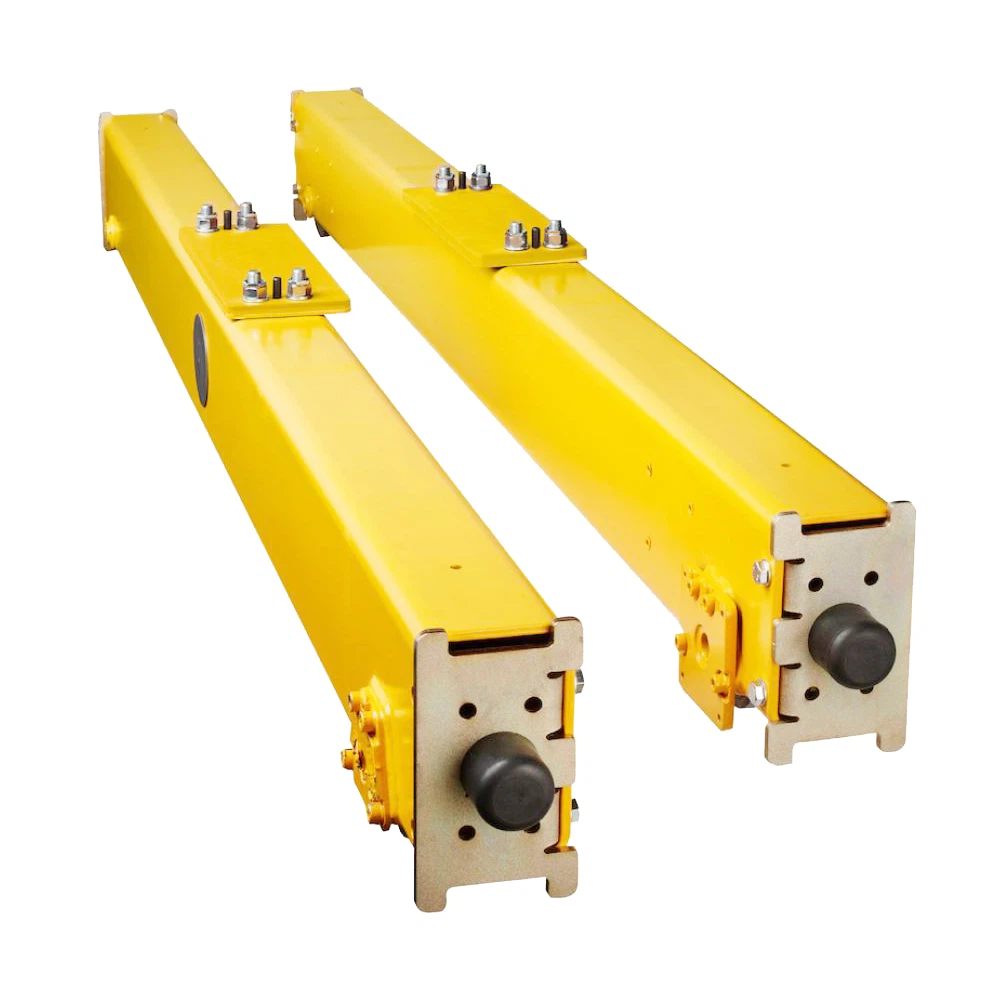

3.Loppukuljetus

1) Ajonosturin päätyvaunulla tarkoitetaan nosturin rakenteen osaa, joka tukee pyöräkokoonpanoja ja helpottaa nosturin liikkumista kiskoja pitkin. Se on olennainen osa nosturin liikemekanismia. Se on olennainen osa nosturin liikemekanismia.

2) Maailman suurimpien siltanostureiden päätyvaunut on tyypillisesti suunniteltu erittäin kestäviksi ja kestämään erittäin raskaita kuormia. Nosturin päätykelkka mahdollistaa nosturin kulkemisen kiskoja pitkin, jotka tyypillisesti asennetaan tuotantohalliin, telakkaan tai minkä tahansa suuren teollisuuslaitoksen pituudelle.

3) Päätyvaunu toimii yhdessä muiden nosturin osien, kuten vaunun (joka liikuttaa nosturia) ja nostojärjestelmän kanssa. Niiden on oltava täydellisesti synkronoituja sujuvan toiminnan varmistamiseksi ja suurten, raskaiden kuormien hallitsemiseksi. Päätyvaunujen tulee tarjota vakautta kallistumisen ja heilumisen estämiseksi, erityisesti kuljetettaessa erittäin raskaita kuormia. Tämä varmistaa, että nostojärjestelmä pysyy tarkana ja tehokkaana.



4. Nosturin kulkumekanismi

1) Toimintaperiaate

Nosturin kulkumekanismi on järjestelmä, joka mahdollistaa nosturin liikkumisen vaakasuunnassa työalueensa poikki. Se sisältää sarjan teloja, pyöriä, moottoreita ja rakenteellisia tukia, jotka on suunniteltu erittäin raskaisiin sovelluksiin suurimpien nostureiden tapauksessa. Nämä nosturit käyttävät tyypillisesti edistyksellistä teknologiaa tasaisen, vakaan ja turvallisen toiminnan varmistamiseksi, kun raskaita kuormia kuljetetaan pitkiä matkoja.

2) Nosturin käyttömekanismin toiminnot

Ajomekanismin ensisijainen tehtävä on antaa nosturin nostimen liikkua vaakasuunnassa nosturin sillan pituudella.Tämä vaatii vankat pyörät, kiskot ja voimansiirtojärjestelmät, jotka kestävät suurta rasitusta. Se mahdollistaa nosturin liikkeen hienon hallinnan kiskoja pitkin, varmistaa sujuvan, kontrolloidun kuljetuksen lastaamiseen, purkamiseen ja materiaalien tarkan paikannukseen. Tämä on erityisen tärkeää käsiteltäessä suuria, herkkiä tai raskaita kuormia. Nykyaikaisissa siltanostureissa ajomekanismia käyttävät tyypillisesti sähkömoottorit, jotka voivat vaihdella nopeutta ja kulkusuuntaa. Nämä moottorit on suunniteltu tarjoamaan tasaista ja tasaista liikettä pitkillä matkoilla, jopa raskaassa kuormituksessa.

5. Kärryn kulkumekanismi

1) Rakenteellinen koostumus

Vaunun runko: Vaunun runko on päärakenneosa, joka tukee kuormaa ja sisältää erilaisia ​​vaunun liikkeestä vastaavia mekanismeja.

Ajopyörät: Ajopyörät on asennettu vaunun runkoon ja vastaavat vaunun ohjaamisesta siltapalkkia tai kiitotien kiskoja pitkin. Nämä pyörät on yleensä valmistettu teräksestä ja ne on suunniteltu kestämään käytön aikana syntyviä kuormia ja voimia.

Käyttölaite: Käyttömekanismi koostuu sähkömoottorista, vaihteistoista ja käyttöakseleista tai kytkinyksiköistä. Moottori käyttää tyypillisesti alennusvaihdetta tai vaihteistoa, joka sitten käyttää ajopyöriä.

2) Vaunun käyttömekanismin toiminta

Suurimman nosturin vaunun kulkumekanismi on keskeinen komponentti, joka vastaa vaunun (nosturin osa, joka pitää nostomekanismia) liikkeestä nosturin rakenteen siltaa tai palkkia pitkin. Sen avulla nostomekanismi (joka nostaa tai laskee kuormia) voi liikkua vaakasuunnassa nosturin jänteen poikki, jolloin nosturi pystyy kattamaan suuren alueen ja kuljettamaan materiaaleja tehokkaasti.

6. Nosturin pyörä

1) Pyörien toiminta

Nosturin pyörä mahdollistaa nosturin liikkumisen kiskoraitoja pitkin. Pyörien muotoilu ja käytetyt materiaalit varmistavat, että ne kestävät äärimmäisen rasituksen ja voimat käytön aikana. Kun nostin nostaa tai laskee kuormaa, pyörät auttavat siirtämään nosturin oikeaan asentoon, jolloin raskaita kuormia voidaan siirtää missä tahansa Suunta työalueen poikki. Nosturin pyörillä on rooli nosturin vakauden ylläpitämisessä sen toimiessa. Ne auttavat jakamaan nosturin painon tasaisesti kiskoteille, mikä vähentää epätasapainon tai kaatumisen riskiä.

2) Suunnitteluvaatimukset

Itse nosturin pyörän osalta maailman suurimpien nostureiden nosturin pyörien tarkat mitat voivat vaihdella suunnittelusta ja sovelluksesta riippuen. Näiden massiivisten kattonostureiden nosturin pyörät voivat kuitenkin olla valtavia, usein halkaisijaltaan useita jalkoja (jopa 8-10 jalkaa) tai enemmän. Nämä suuret pyörät on suunniteltu erityisesti tukemaan valtavaa painoa ja varmistamaan tällaisten jättimäisten rakenteiden sujuvat liikkeet. Nämä pyörät on suunniteltu erittäin kestäviksi, usein valmistettu erikoismateriaaleista, kuten lujasta teräksestä, ja ne on suunniteltu kestämään valtavia painoja ja voimia. toimintaa.

7. Nosturin koukku

1) Koukku on yleensä valmistettu erittäin lujasta seosteräksestä tai hiiliteräksestä sen lujuuden ja kestävyyden varmistamiseksi suurissa kuormituksissa. Materiaalivalinnassa tulee ottaa huomioon väsymiskestävyys ja kulutuskestävyys. Koukun muotoilu on yleensä U-muotoinen tai suljettu, mikä voi tehokkaasti tarttua materiaaliin ja kiinnittää sen putoamisen estämiseksi noston aikana. Koukun pinta on yleensä lämpökäsitelty tai pinnoitettu sen kulutuskestävyyden ja korroosionkestävyyden parantamiseksi.

2) Koukku on kytketty nostomekanismiin vaijerin kautta ja kantaa suoraan nostettavan esineen painon. Nostoprosessin aikana koukun on kestettävä materiaalin painovoima ja sen dynaaminen kuormitus. Noston aikana koukkua nostetaan ja lasketaan nostomekanismin kautta, jolloin materiaali pääsee liikkumaan pystysuunnassa säilyttäen samalla vakauden turvallisuuden takaamiseksi. Koukun päätehtävänä on tarttua ja nostaa turvallisesti erilaisia ​​materiaaleja ja varmistaa, että materiaali ei putoa liikkeen aikana. Koukun muotoilu mahdollistaa nopean ja helpon liittämisen erityyppisiin nostimeen (kuten nostorenkaat, tarraimet, magneetit jne.), mikä parantaa toiminnan joustavuutta.

Moottori

Suurimman nosturin moottori on tyypillisesti suuri, teollisuuskäyttöön tarkoitettu sähkömoottori, joka on suunniteltu kestämään suuria teho- ja vääntömomenttivaatimuksia nostamalla ja siirtämällä raskaita kuormia.

2) Moottori muuntaa sähköenergian mekaaniseksi energiaksi nosturin käyttömekanismin ohjaamiseksi. Moottorin pyöriminen siirtää voiman pyöriin tai nostolaitteeseen supistuslaitteen kautta nosturin liikkeen saavuttamiseksi. Nykyaikaisia ​​moottoreita käytetään usein yhdessä taajuusmuuttajien kanssa, jotta saavutetaan tarkka nopeuden säätö ja säätö erilaisten työolosuhteiden tarpeisiin.

3) Raskaisiin nostoihin (kuten telakoilla, terästehtaissa tai suurissa tehtaissa) käytetyissä nostureissa on usein moottoreita, jotka voivat vaihdella sadoista hevosvoimista (HP) useisiin tuhansiin hevosvoimaihin. Useimmat suuret siltanosturit käyttävät kolmivaiheista asynkronista (induktiota) ) moottoreita, mutta jotkut saattavat käyttää synkronimoottoreita erittäin tarkkaan ohjaukseen. Moottorin kapasiteetin on vastattava nosturin nostokykyä, usein jopa 100 tonnia tai enemmän.

.

Ääni- ja valohälytysjärjestelmä ja rajakytkin

1) Ääni- ja valohälytysjärjestelmä

Maailman suurimpia siltanostureita käytetään usein raskaassa teollisuudessa, kuten laivanrakennuksessa, teräksen valmistuksessa ja laajamittaisessa rakentamisessa. Nämä nosturit vaativat valtavan koonsa ja monimutkaisuuden vuoksi vankat turvajärjestelmät, mukaan lukien ääni- ja valohälyttimet turvallisen toiminnan varmistamiseksi ja onnettomuuksien ehkäisemiseksi.

Äänihälyttimet: ylänosturit käyttävät usein torvi- tai sireenipohjaisia ​​äänihälytyksiä, jotka lähettävät kovia, huomiota herättäviä ääniä

Äänihälyttimet on suunniteltu kuulumaan pitkiä etäisyyksiä, usein 100 desibeliä tai enemmän, ja ne kestävät yleensä, kunnes ongelma on ratkaistu tai kuitattu.

Valohälyttimet (visuaaliset varoitukset): Nosturi voi olla varustettu erilaisilla valojärjestelmillä visuaalista merkintää varten. Nosturi saattaa liikkua korkean riskin alueella, joten valot voivat vilkkua ilmoittaakseen läheiselle henkilökunnalle.

2) Rajakytkin

Ajonosturin rajakytkin on tärkeä turvakomponentti, jota käytetään estämään nosturin mekanismien yliliike tai ylikuormitus. Se varmistaa, että nosturi ei ylitä fyysisiä käyttörajojaan ja suojaa sekä laitteita että henkilöstöä vaurioilta tai loukkaantumiselta. Kytkin toimii tyypillisesti katkaisemalla sähköpiirin, kun nosturi saavuttaa liikealueensa lopun joko pysty- tai vaakasuunnassa.

Suurimpien nostureiden, kuten Rotterdamin sataman nostureiden tai muiden raskaissa sovelluksissa käytettävien nostureiden tapauksessa rajakytkimet ovat osa monimutkaista turvajärjestelmää, joka sisältää: Matkan loppurajakytkimet: Nämä estävät nosturin koukun. menemästä liian pitkälle mihinkään suuntaan varmistaen, ettei se törmää päätyrajoittimiin tai muihin rakenteen osiin.

Ylikuormitusrajakytkimet: Ne havaitsevat, nostaako nosturi nimelliskapasiteettiaan enemmän, ja käynnistävät turvaprotokollat, kuten pysäyttävät nosturin jatkoliikkeestä tai antavat hälytyksen.

Paikannusrajakytkimet: Näitä käytetään yhdessä muiden antureiden kanssa ohjaamaan tarkasti nosturin osien paikkaa.

10.Turvalaitteet

1) Ylikuormitussuojalaite: Load Moment Indicator valvoo nosturin nostokykyä ja varoittaa käyttäjää, jos kuorma lähestyy tai ylittää enimmäispainon, jonka nosturin voi turvallisesti nostaa.Ylikuormitusrajoittimet pysäyttävät automaattisesti nosturin nostamisen yli sen nimelliskapasiteetin, mikä estää vaurioita. nosturiin ja turvallisuuden takaamiseksi.

2) Heilumisen esto ja kallistumisen estomekanismit: heilumisen estojärjestelmät auttavat vähentämään kuorman heilahtelua (kuorman heilahtelua) nosto- ja laskutoimien aikana, mikä tarjoaa tasaisemman hallinnan ja ehkäisee äkillisten liikkeiden aiheuttamia onnettomuuksia. Kallistuksen ohjausjärjestelmät estävät kallistumisen kuorman tai nosturin rakenteeseen säilyttämällä oikea tasapaino ja kuorman suunta.

3) Hätäpysäytysjärjestelmä: Hätäpysäytyspainikkeet on sijoitettu strategisesti kaikkialle nosturin alueelle, hätäpysäytyspainikkeet voivat pysäyttää välittömästi kaikki nosturin liikkeet hätätilanteessa, mikä varmistaa nopean reagoinnin vaarallisiin tilanteisiin. Toimintahäiriön tai äkillisen tehonmenetyksen sattuessa nosturin hätäjarrutusjärjestelmä varmistaa, että nosturin pysähtyminen on hallittua.

4) Läheisyysanturien anturit havaitsevat esteet tai henkilöt nosturin tiellä ja voivat varoittaa käyttäjää estämään törmäyksiä. Tämä ohjelmisto valvoo nosturin liikettä ja varmistaa, ettei se törmää lähellä olevien laitteiden, rakenteiden tai muiden nostureiden kanssa.

5) Varoitusjärjestelmät: Kun nosturi on käytössä, siinä voi olla varoitusvalot tai sireenit, jotka varoittavat ympäröivää henkilökuntaa mahdollisista vaaroista. Ohjaamon varoitussignaaleja voivat olla vilkkuvat valot, torvet tai summerit, jotka ilmoittavat nosturin käyttäjälle kaikista vaarallisista olosuhteista tai hälytyksistä. kuormitusmomentin ilmaisimesta tai muista järjestelmistä.

11.Ohjaustila

Ohjaamo: Nosturin ohjaamo sijaitsee korkealla hyvän näkyvyyden takaamiseksi. Kuljettaja käyttää ohjaussauvojen, painikkeiden ja mahdollisesti kosketusnäyttöjen yhdistelmää ohjaamaan nosturin liikkeitä.

PLC (ohjelmoitava logiikkaohjain): Näitä nostureita ohjataan yleensä kehittyneellä PLC-järjestelmällä, joka hallitsee erilaisia ​​toimintoja, kuten nostoa, laskua, heilautusta ja vaunun liikkeitä. PLC käsittelee käyttäjän, antureiden ja turvajärjestelmien syötteen sujuvuuden varmistamiseksi. toimintaa.

Kaukosäädin: Joissain tapauksissa tämän mittakaavan nostureita voidaan ohjata myös kauko-ohjausjärjestelmän avulla, jolloin käyttäjät voivat valvoa toimintaa turvallisen etäisyyden tai jopa maasta käsin.

Turvajärjestelmät: Ylikuormituksen, suuntausvirheen tai ympäristötekijöiden (kuten tuulen) aiheuttamien onnettomuuksien välttämiseksi käytössä on useita redundantteja turvajärjestelmiä, mukaan lukien punnituskennot, tuulennopeuden ilmaisimet ja hätäpysäytystoiminnot.

Automaattiset paikannusjärjestelmät: Suuren tarkkuuden saavuttamiseksi automaattiset paikannusjärjestelmät auttavat kohdistamaan kuormia erittäin tarkasti. Nämä järjestelmät käyttävät antureita ja GPS-tekniikkaa reaaliaikaiseen säätöön.

Kuormanvalvonta: Nosturin kuormaanturit seuraavat nostetun esineen painoa reaaliajassa ylikuormituksen estämiseksi. Ylikuormitussuojajärjestelmät pysäyttävät toiminnan automaattisesti, jos kuorma ylittää turvalliset rajat.

Variable Frequency Drives (VFD): Näitä käyttöjä käytetään ohjaamaan nosturin moottoreiden nopeutta. Ne tarjoavat tasaisen kiihtyvyyden ja hidastuksen, mikä on ratkaisevan tärkeää nykivien liikkeiden estämisessä, erityisesti nostettaessa massiivisia kuormia.

Tietokoneavusteinen ohjaus: Nykyaikaiset nosturit on usein integroitu tietokonejärjestelmiin, jotka tarjoavat diagnostiikkatietoja, suorituskykytilastoja ja auttavat suunnittelemaan nostotoimia tehokkaammin.

Turvallisuus- ja valvontaohjelmisto: Nosturin ohjausjärjestelmä on usein integroitu ohjelmistoon, joka valvoo nosturin ja sen osien kuntoa. Tämä ohjelmisto tarjoaa tietoja esimerkiksi nosturin rakenteellisesta eheydestä, moottorin suorituskyvystä ja muista kriittisistä mittareista.

Tuuli- ja ympäristönäkökohdat: Kun otetaan huomioon Taisun-nosturin koko ja sen nostamat äärimmäiset painot, sääolosuhteita - erityisesti tuulta - seurataan tarkasti. Nosturissa on antureita ja ohjausalgoritmeja, jotka määrittävät, onko se turvallista käyttää tietyissä sääolosuhteissa.





























12. Luonnos



Pääasiallinen tekninen









Kyky käsitellä erittäin raskaita kuormia

Ensisijainen etu on sen kyky nostaa ja siirtää erittäin raskaita kuormia, jotka ylittävät huomattavasti tavallisten nostureiden kapasiteetin. Tämä on erityisen hyödyllistä teollisuudenaloilla, kuten laivanrakennuksessa, ilmailuteollisuudessa, terästuotannossa ja raskaiden koneiden valmistuksessa, joissa suuret ja raskaat komponentit ovat normaaleja. Jotkut maailman suurimmista siltanostureista voivat nostaa satojen tonnejen painoja, mikä on välttämätöntä massiivisten kappaleiden siirtämiseksi. laitteita tai infrastruktuuria.

Parempi tehokkuus ja tuottavuus

Kun nosturi sallii suurten kuormien kuljettamisen tehtaalla tai rakennustyömaalla, se vähentää merkittävästi manuaalisen työn ja pienempien nostureiden tarvetta, mikä lisää yleistä tuottavuutta. Suuremmat nosturit voivat siirtää raskaita esineitä vähemmällä toiminnalla, mikä vähentää seisokkeja ja nopeuttaa kokoonpano- tai valmistusprosesseja. .

Maksimoitu tilankäyttö

Nostureita käytetään usein ympäristöissä, joissa lattiatila on rajallinen. Siirtämällä raskaita esineitä pystysuunnassa maanpinnan yläpuolella olevaa kiskoa pitkin, nämä nosturit auttavat optimoimaan alla olevan tilan ja pitämään työalueet järjestyksessä ja turvallisina.Suurten kattonostureiden avulla voidaan päästä korkeille alueille, mikä voi olla ratkaisevan tärkeää suurten rakenteiden kokoamisessa tai kokoamisessa. päästä vaikeasti saavutettaviin paikkoihin.

Parannettu turvallisuus

Kattonosturit mahdollistavat raskaiden kuormien siirtämisen ilman, että ihmisten tarvitsee käsitellä niitä käsin, mikä vähentää onnettomuuksien tai loukkaantumisten riskiä raskaiden materiaalien nostamisesta ja siirtämisestä. Näissä nostureissa on usein turvaominaisuuksia, kuten kuormanvalvontajärjestelmät, törmäyksenestoanturit ja hätätilanteet. pysäytystoiminnot varmistaen sekä käyttäjien turvallisuuden että siirrettävien materiaalien eheyden.

Tarkkuus ja hallinta

Suuret siltanosturit tarjoavat erinomaisen hallinnan raskaiden kuormien liikkeelle, mikä auttaa estämään onnettomuuksia, varmistaa, että tavarat sijoitetaan tarkasti ja vähentää kuljetuksen aikana tapahtuvien vaurioiden riskiä. Edistyneet ohjausjärjestelmät ja automaatioominaisuudet mahdollistavat näiden nostureiden käytön suurella teholla. tarkkuus, jopa nostettaessa tai siirrettäessä kuormia suurilla korkeuksilla tai etäisyyksillä.

Pitkäaikainen investointi ja kestävyys

Suurimmat nosturit rakennetaan tyypillisesti kestämään vuosikymmeniä, ja hyvässä kunnossapidossa vaaditaan vain vähän huoltoa. Niiden vankka rakenne varmistaa, että ne selviytyvät vaativimmissakin ympäristöissä ja vaativissa työkuormissa suorituskyvystä tinkimättä. Nämä nosturit ovat usein merkittävä investointi, mutta niiden kyky vastata teollisuuden tarpeisiin vuosia tai jopa vuosikymmeniä tekee niistä arvokasta omaisuutta yrityksille, jotka osallistuvat laajamittaiseen rakentamiseen tai valmistusprojekteja.

Monipuolisuus

Kokostaan ​​huolimatta näitä nostureita voidaan käyttää monenlaisiin sovelluksiin. Raskaiden materiaalien siirtämisen lisäksi ne voidaan varustaa erilaisilla lisälaitteilla (kuten magneeteilla, koutureilla tai erikoiskoukuilla) erityyppisten kuormien käsittelemiseksi. Joitakin suurimmista nostureista käytetään laivojen, lentokoneiden ja suurten rakennusten rakentamisessa. rakenteita, kuten siltoja, mikä osoittaa niiden monipuolisuuden eri toimialoilla.

Parempi toiminnan joustavuus

Mahdollisuus siirtää raskaita kuormia laitoksen tai työmaan pitkillä etäisyyksillä lisää joustavuutta. Suurilla nostureilla on usein pitkät kulkumatkat, joten ne voivat siirtää tavaroita laajoilla alueilla, mikä mahdollistaa dynaamisemman työnkulun.

Pienemmät käyttökustannukset

Vaikka alkuinvestointi voi olla merkittävä, käyttökustannukset voivat ajan mittaan olla pienemmät kuin useiden pienempien nostureiden käyttäminen. Suuremmat nostokapasiteetit ja harvemmat nostolaitteet vähentävät huoltotarvetta ja parantavat nostotoimintojen yleistä kustannustehokkuutta.

Kyky esiintyä äärimmäisissä ympäristöissä

Suuret kattonosturit voidaan suunnitella kestämään haastavia ympäristöolosuhteita, kuten äärimmäisiä lämpötiloja, vaarallisia materiaaleja tai korkeaa pöly- ja roskapitoisuutta. Tämä tekee niistä sopivia käytettäväksi paikoissa, kuten voimalaitoksissa, kemianteollisuuden laitoksissa tai terästehtaissa.





Laivanrakennus: Taisun-nosturia käytetään pääasiassa suurten laivojen rakentamiseen, mukaan lukien erittäin suuret raakaöljyalukset (VLCC), öljytankkerit ja kelluvat alustat. Sen massiivinen nostokapasiteetti on välttämätön raskaita osia, kuten laivan runko-osia ja kelluvia telakkasegmenttejä, jotka ovat liian suuria perinteisille nostureille, siirrettäessä.

Offshore-öljy- ja kaasuteollisuus: Nosturi on avainasemassa offshore-porauslautojen ja -tasojen kokoonpanossa. Se kestää öljyn etsinnässä tarvittavien rakenteiden ja laitteiden valtavan painon.

Raskaiden teollisuuslaitteiden käsittely: Sitä käytetään massiivisten teollisuuslaitteiden ja koneiden nostamiseen ja siirtämiseen, jotka ylittävät pienempien nostureiden kyvyt. Tämä voi sisältää suuria tehdaskomponentteja, generaattoreita, turbiineja ja paljon muuta.

Tuuliturbiinin rakenne: Nosturia voidaan käyttää suurten offshore-tuuliturbiinien komponenttien nostamiseen ja sijoittamiseen, erityisesti turbiineissa, joissa on jättimäiset konepellit ja siivet. Kyky nostaa erittäin raskaita ja suuria komponentteja on uusiutuvan energian alalla elintärkeää.

Raskaan lastin varastointi ja kuljetus: Taisunin nostokapasiteetti mahdollistaa poikkeuksellisen raskaan lastin käsittelyn, usein pitkän matkan kuljetuksissa. Se pystyy lastaamaan ja purkamaan rahtia laivoista tai proomuista, ja sitä on käytetty laajamittaisissa logistiikkaoperaatioissa, joissa on mukana ylimitoitettuja laitteita tai ajoneuvoja.

Tutkimus ja kehitys: Nosturi toimii myös työkaluna kokeellisiin asetuksiin ja testaukseen aloilla, jotka vaativat raskasta nostoa prototyyppien valmistukseen, tutkimukseen ja kehitykseen sekä uusien mallien testaamiseen.

Nosturituotantoa menettelyä

Suunnittelu ja suunnittelu: Prosessi alkaa kattavalla analyysillä nosturin kuormakapasiteeteista, jännevälistä ja käyttövaatimuksista. Nämä tekniset tiedot kootaan asiakkaan tarpeiden mukaan (esim. suuri telakka, tehdas tai rakennustyömaa). Insinöörit käyttävät tietokoneavusteista suunnittelua (CAD) ja elementtianalyysiä (FEA) nosturin rakennesuunnittelun luomiseen ja varmistavat sen voi turvallisesti nostaa valtavia painoja pitkiä matkoja.Tähän kuuluu oikeiden materiaalien (teräs, kaapelit, sähkökomponentit jne.) valinta, nosturin mittojen, kuormituskapasiteetin ja nosturin tehotarpeiden laskeminen. moottorijärjestelmät.

Materiaalinhankinta: Nosturin rakennusmateriaalina käytetään yleensä lujaa rakenneterästä. Nosturin koon ja painon vuoksi teräksen on täytettävä lujuus-, kestävyys- ja väsymiskestävyysstandardit. Nosturin mekanismeihin (moottorit, nostimet, vaihteet, pyörät jne.) hankitaan korkean suorituskyvyn materiaaleja. Nämä komponentit voivat olla räätälöityjä tai valita erikoistuneilta valmistajilta.

Valmistus ja valmistus: Suuret teräslevyt leikataan osiin, jotka muodostavat pääpalkit, palkit ja rakenneosat. CNC-koneita (computer numerical control) käytetään tyypillisesti tarkkuusleikkaukseen. Leikkauksen jälkeen osat hitsataan yhteen. Tämän kokoisen nosturin hitsaus tehdään huolellisesti vääntymisen tai rakenteellisten vikojen välttämiseksi. Usein käytetään robottihitsauslaitteita tarkkuuden ja johdonmukaisuuden takaamiseksi. Nostomekanismi, mukaan lukien rumpu, köydet, moottorit ja vaihteisto, kootaan erikseen ennen nosturiin integrointia.

Alakokoonpano ja pääkokoonpano: Vaakapääpalkki tai -palkki (nosturin silta) kootaan suuriin osiin, usein tehtaalla, joka on erityisesti suunniteltu käsittelemään tällaisia ​​raskaita komponentteja. Poikkipalkit valmistetaan, ja nosturin liikemekanismi (joka mahdollistaa nosturi liikkumaan kiitorataa pitkin) on koottu. Tämä sisältää vaunujärjestelmän ja nosturin kiskojärjestelmän. Tämän kokoisessa nosturissa on usein ohjaushytti, joka on koottu erikoiselektroniikkaan ja ohjausjärjestelmiin, jotta käyttäjät voivat hoitaa nosturin monimutkaiset toiminnot.

Komponenttien integrointi: Sähköjärjestelmät, mukaan lukien suurjännitevirtalähde, ohjauspaneelit ja viestintäjärjestelmät, on integroitu. Nämä järjestelmät ohjaavat nosturin liikettä, nopeutta, nostoa ja kuorman hallintaa. Suuret nosturit sisältävät lukuisia turvajärjestelmiä, kuten ylikuormitussuojan, hätäjarrut, rajakytkimet ja anturit sujuvan ja hallitun toiminnan varmistamiseksi.

Testaus ja kalibrointi: Nosturi käy läpi tiukat testit sen kantokyvyn ja kyvyn toimia eri dynaamisissa olosuhteissa. ja vastaus komentoihin.Anturit, ohjausjärjestelmät ja turvaominaisuudet on kalibroitu varmistamaan, että nosturi toimii suunnitteluspesifikaatioiden mukaisesti.

Kuljetus ja asennus: Nosturin valtavan koon vuoksi se toimitetaan usein puretuissa osissa, jolloin jokainen osa kuljetetaan asennuspaikalle maalla tai meritse. Nosturi kootaan asennuspaikalle saavuttuaan. Tämä saattaa vaatia pienempien nostureiden tai muiden raskaita laitteita suurten komponenttien nostamiseen ja sijoittamiseen. Kun nosturi on koottu paikan päällä, se käy läpi lopullisen testauksen sen varmistamiseksi, että kaikki järjestelmät toimivat oikein kentällä.

8. Käyttöönotto ja luovutus: Nosturin käyttäjät ja huoltohenkilöstö on koulutettu laitteiden käyttöön ja perusvianmääritykseen. Onnistuneen käyttöönoton jälkeen nosturi luovutetaan asiakkaalle täydellä käyttöoppaalla ja huoltoaikatauluilla. Monet valmistajat tarjoavat jatkuvaa tuki- ja huoltosopimuksia varmistaakseen nosturin luotettavan toiminnan vuosikymmeniä.

Työpajan näkymä:

Yritys on asentanut älykkään laitehallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotteja. Suunnitelman valmistumisen jälkeen sarjaa (sarjaa) on yli 500, ja laitteiden verkottumisaste nousee 95 prosenttiin. 32 hitsauslinjaa on otettu käyttöön, 50 on suunniteltu asennettavaksi ja koko tuotelinjan automaatioaste on saavuttanut 85 %.
