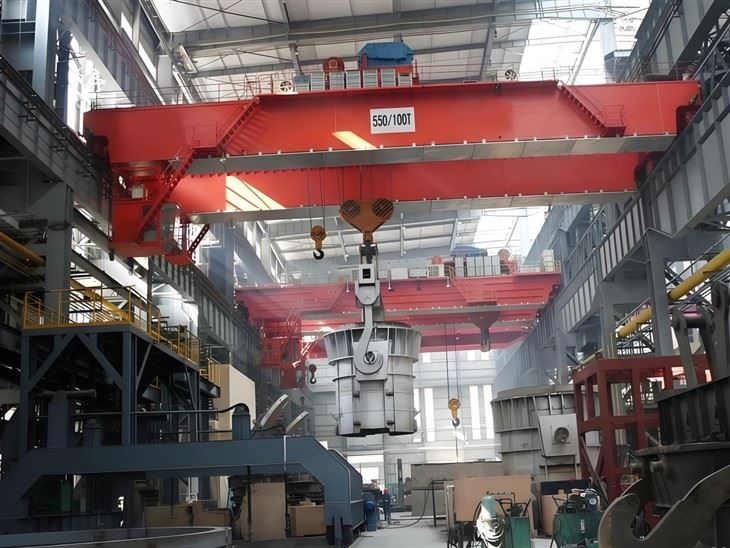

Kaksipalkkiinen räjähdyssuojattu nosturi

SUUNNITTELU- JA RAKENTAMINEN OMINAISUUDET

Rakenteelliset muutokset

Spark{0}}kipinöitä kestävät materiaalit: Pronssi/alumiinipronssi kevytmetallivanteet tai teräsvanteet, joissa on kipinän{0}}kestävät kulutuspinnat

Kipinöimättömät{0}}työkalut: Huollon aikana käytetyt erikoistyökalut

Korroosiosuojaus: Tehostetut pinnoitteet kemiallisiin ympäristöihin

Pöly{0}}sytytyssuojatut kotelot: Alueen 20/21/22 sovelluksiin



TÄRKEIMMÄT VAARALLISET YMPÄRISTÖT JA SOVELLUKSET

Teollisuus	Tyypilliset paikat	Räjähdysvaarat läsnä
Öljy ja kaasu	Jalostamot, offshore-alustat, porauslaitteet	Metaani, propaani, rikkivety, höyryt
Kemia ja farmaseuttiset tuotteet	Liuottimen käsittely, sekoitusalueet, polymerointi	Syttyvät liuottimet, höyryt, hienojakoiset jauheet
Kaivos (hiili)	Maanalaiset kaivokset, hiilen käsittelylaitokset	Metaani (palokaasu), hiilipöly
Vilja ja elintarvikkeiden jalostus	Jauhomyllyt, viljaelevaattorit, sokeritehtaat	Palava pöly (jauhot, tärkkelys, sokeri)
Ilmailu	Maaliruiskukaapit, polttoainevarastot	Maalihöyryt, lentopetrolin höyryt
Jäteveden käsittely	Keittorakennukset, pumppuasemat	Metaani, rikkivety
Metallin käsittely	Alumiini/magnesiumhionta, jauheen käsittely	Metallipölyt (ryhmän E pölyt)



TYYPILLISET TEKNISET TIEDOT

Parametri	Vakioalue	Erityisiä huomioita
Kapasiteetti	5 - 100 tonnia	Korkeampi jalostamoissa
Span	10 - 40 m	Rajoitettu rakennusluokituksen mukaan
Nostonopeus	1 - 20 m/min	Hitaampi tarkkaan käsittelyyn
Matkan nopeus	10 - 40 m/min	VFD-ohjattu tasaiseen käynnistykseen
Tehtäväluokka	FEM M5-M6	Usein pienempi tulli ympäristön vuoksi
Suojausluokka	IP55 - IP67	Korkeampi pölyiseen/kosteaan ympäristöön
Lämpötilaluokka	T1-T6 (sytytyslämpötilan perusteella)	Sen on oltava alle automaattisen{0}}sytytyslämpötilan

A Double Barder Explosion{0}}Suojattu nosturion suunniteltu nostotoimenpiteisiinvaarallisiin ympäristöihinmissä saattaa olla syttyviä kaasuja, höyryjä tai pölyä (esim. kemian tehtaat, öljy- ja kaasulaitokset). Kaikki sähköiset ja mekaaniset komponentit ovat vaatimusten mukaisiaräjähdyskestävyys-standarditkutenIECEx, ATEX, GB3836, tai vastaava.



1. Double Box -palkit (siltarakenne)

Hitsatut laatikko{0}}-tyyppiset kaksoispalkit, jotka on valmistettu erittäin-lujasta teräksestä

Suuri jäykkyys ja{0}}kantokyky

Suunniteltu minimoimaan muodonmuutoksia ja tärinää

Varustettu kiskoilla vaunuajoa varten

Mukana anti-staattinen maadoitus



2. Päätyvaunut (nosturin liikkumismekanismi)

Box{0}}päätypalkit

Räjähdyssuojatut{0}}matkamoottorit

Kipinöinninesto{0}}vaihdevaihteet

Taotut tai valetut{0}}teräksiset nosturin pyörät

Pyörän laakerit tiivistetyillä,{0}}kipinöimättömillä koteloilla

Kiskon lakaisukoneet, puskurit ja suistumissuojat

3. Räjähdyssuojattu-vaunukokoonpano

Raskas{0}}kärryn runko

Asennettu kaksoispalkkien väliin

Kipinöinninestomateriaalit, joita käytetään paikoissa, joissa voi esiintyä kitkaa

Varustettu:

Räjähdyssuojattu{0}}nostomoottori

Räjähdyssuojattu{0}}vaunun liikkuva moottori

Räjähdyssuojatut{0}}jarrut



4. Nostomekanismi (räjähdyssuojattu{1}})

Räjähdyssuojattu{0}}sähkönostin tai vinssi

Räjähdyssuojattu -moottori (Ex d / Ex e -luokitus)

Vaihteisto tiivistetyllä voitelujärjestelmällä

Vaijerirumpu, jossa on -kipinöitä estävä käsittely

Erittäin luja{0}}vaijeri

Koukku lohko kanssaei--kipinöivä koukku

Ylikuormituksen rajoitin (räjähdyssuojattu{0}}tyyppi)

Ylä- ja alarajakytkimet



5. Sähköinen ohjausjärjestelmä (räjähdyssuojattu{1}})

Räjähdyssuojattu{0}}sähköinen ohjauskaappi

Tulenkestävät kotelot kytkimille ja kontaktoreille

Luonnostaan ​​turvalliset ohjauspiirit

Räjähdyssuojatut painikkeet ja ripustusasema

PLC ja VFD (räjähdyssuojattu{0}}sertifioitu, valinnainen)

Suojatut kaapelit ja suljetut kaapeliholkit

6. Virtalähdejärjestelmä

Räjähdyssuojattu{0}}johdintankojärjestelmä

Räjähdyssuojattu-kaapelin kiinnitysjärjestelmä

Pääerotuskytkin (-arvioitu)

Anti-staattinen maadoitus- ja liitosjärjestelmä



7. Ohjauslaitteet

Räjähdyssuojattu{0}}riipusohjaus

Räjähdyssuojattu{0}}langaton kaukosäädin (valinnainen)

Ohjaamo (jos käytössä) on varustettu:

Räjähdyssuojattu{0}}valaistus

Räjähdyssuojattu-ilmastointi-

Tulenkestävät sähkökomponentit

8. Turva- ja suojalaitteet

Räjähdyssuojattu{0}}ylikuormitussuoja

Matkarajan kytkimet (-arvioitu)

Hätäpysäytysjärjestelmä

Törmäyksenesto-järjestelmä (valinnainen)

Lämpötila-anturit moottoreissa ja jarruissa

Kipinänesto{0}}maadoitusjärjestelmä

9. Mekaaninen turvallisuus ja kipinänesto--ominaisuudet

Kupari- tai ruostumaton{0}}teräsosat kitka-alueilla

Kipinöinninesto{0}}pyörän laipat

Ei-rautametalliset jarrupalat

Täysin suljetut käyttöyksiköt

10. Apu- ja valinnaiset komponentit

Heilunnanestojärjestelmä

Kunnonvalvontajärjestelmä

Palonhavaitsemis- ja sammutusjärjestelmä

Pölyn--ja kaasu-tiiviit kotelot

Erikoispinnoitteet syövyttäviä ympäristöjä varten

Luonnos

Pääasiallinen tekninen





Double Barder Explosion{0}}Proof-nosturin edut

1. Korkea turvallisuustaso vaarallisilla alueilla

Räjähdyssuojatut moottorit, jarrut, ohjauspaneelit ja rajakytkimet

Kipinöinninesto-mekaaninen rakenne minimoi syttymisriskin

Luonnostaan ​​turvalliset sähköpiirit takaavat luotettavan toiminnan

2. Suuri kuormituskyky ja rakenteellinen lujuus

Kaksoislaatikkopalkkirakenne tarjoaa erinomaisen jäykkyyden

Sopii käytettäväksikeskiraskasta nostoa (10–100+ tonnia)

Vakaa suorituskyky jopa jatkuvissa käyttöjaksoissa

3. Suurin nostokorkeus

Vaunu kulkee kaksoispalkkien välissä, mikä tarjoaa korkeamman koukun korkeuden

Ihanteellinen kasveille, joiden päätila on rajoitettu

4. Vakaa, tasainen ja tarkka toiminta

Vähemmän heiluntaa ja tärinää verrattuna yksipalkkinosturiin-

Valinnainen VFD-nopeudensäätö tasaiseen kiihdytykseen ja jarrutukseen

Parantaa paikannustarkkuutta ja käyttöturvallisuutta

5. Luotettavat räjähdyssuojat-

-Luovutetut moottorit (Ex d / Ex e) ja tulenkestävät kotelot

Kipinöimättömät materiaalit, joita käytetään-korkean kitkan alueilla

Täysin suljetut vaihteistot estävät vuodot ja likaantumisen

6. Korkea kestävyys ja pitkä käyttöikä

Suljetut sähkö- ja mekaaniset järjestelmät kestävät pölyä, kaasua ja korroosiota

Erikoissuojapinnoitteet kemiallisiin ja offshore-ympäristöihin

7. Joustava konfigurointi ja mukauttaminen

Vyöhykkeen 1 / vyöhykkeen 2 kaasuympäristöt

Vyöhykkeen 21 / vyöhykkeen 22 pölyympäristöt

Mukautettu jänneväli, nostokorkeus, nopeus ja ohjaustila

8. Kansainvälisten standardien noudattaminen

Täyttää ATEX-, IECEx-, FEM-, ISO- ja CE-vaatimukset

Soveltuu kansainvälisiin projekteihin ja EPC-sopimuksiin



Double Barder Explosion{0}}Proof-nosturin sovellukset

Tätä nosturia käytetään laajalti teollisuudessasyttyviä tai räjähtäviä materiaalejakäsitellään.



1. Öljy- ja kaasuteollisuus

Jalostamot ja petrokemian tehtaat

LNG:n ja nestekaasun käsittelylaitokset

Offshore-lautat ja terminaalit

2. Kemialliset ja petrokemian tehtaat

Reaktoreiden, paineastioiden ja kemikaalisäiliöiden käsittely

Vaarallisten raaka-aineiden ja valmiiden tuotteiden nosto

3. Maali-, pinnoitus- ja liuotintehdas

Materiaalinkäsittely syttyvissä höyryympäristöissä

Sekoitus- ja varastointilaitteiden huolto

4. Lääketeollisuus

Kemikaalien turvallinen käsittely valvotuilla vaara-alueilla

Liuottimille altistuvat tuotanto- ja pakkaustilat

5. Pöly-Räjähdysvaaralliset tilat

Viljan käsittelylaitokset

Sokerimyllyt

Jauhomyllyt

Rehu- ja lannoitekasvit

6. Akku- ja uusi energiateollisuus

Litiumakkujen tuotantolaitokset

Vetyenergialaitteiden työpajat

7. Sotilas- ja erikoisteollisuuslaitokset

Ammuskasvit

Räjähteiden tuotanto- ja varastotilat



TheDouble Barder Explosion{0}}Suojattu nosturion valmistettu tiukkojen laatu-, turvallisuus- ja räjähdyssuojattujen{0}}standardien mukaisesti luotettavan toiminnan varmistamiseksivaarallisiin kaasu- ja pölyympäristöihin. Kaikki prosessit noudattavatATEX, IECEx, GB3836, FEM, ISO ja CEvaatimukset.



1. Design & Explosion-Proof Classification

Vahvista vaarallisen alueen luokitus:

Kaasuvyöhykkeet: vyöhyke 1 / vyöhyke 2

Pölyvyöhykkeet: vyöhyke 21 / vyöhyke 22

Määritä räjähdyskestävyys-(Ex d / Ex e / Ex t)

Rakennesuunnittelu ja kuormituslaskelmat

Valikoima sertifioituja räjähdyssuojattuja{0}}komponentteja



2. Raaka-aineiden valinta ja tarkastus

Luja{0}}rakenneteräs (Q235B / Q345B tai vastaava)

Materiaalitodistusten tarkastus

Ultraäänitutkimus sisäisten vikojen varalta

Suihkupuhallus pintapuhdistukseen ja staattisen sähkön hallintaan



3. CNC-leikkaus ja levyjen valmistelu

Palkkilevyjen, jäykisteiden, kalvojen CNC-plasma- tai laserleikkaus

Reunojen viisto hitsauslaadun takaamiseksi

Mittatarkastus ja osamerkintä



4. Double Barder valmistus

4.1 Laatikkopalkkikokoonpano

Uimalevyjen, laippalevyjen ja sisäkalvojen kokoonpano

Tarkkuusjigit varmistavat oikean kallistuksen ja kohdistuksen

4.2 Automaattinen hitsaus

Pääsaumojen upokaarihitsaus

CO₂-kaasu-suojattu hitsaus toisioliitoksiin

4.3 Stressin lievitys ja suoristus

Tärinä- tai lämpöstressin lievityshoito

Mekaaninen oikaisu muodonmuutosten hallitsemiseksi

4.4 -Tuhoamaton testaus

Ultraäänitestaus (UT)

Magneettisten hiukkasten testaus (MT)

Hitsaussaumojen silmämääräinen tarkastus



5. Lopeta kuljetus- ja matkamekanismin valmistus

Boksi{0}}tyyppisten päätypalkkien valmistus

Pyörien istuinten CNC-työstö

Asennus:

Räjähdyssuojatut{0}}matkamoottorit

Räjähdyssuojatut{0}}jarrut

Vaihdevaihteet

Taotut nosturin pyörät

Kohdistus ja sujuva{0}}matkatestaus



6. Räjähdyssuojattu-vaunu ja nostomekanismi

Vaunun rungon kokoaminen

Asennus:

Räjähdyssuojattu{0}}nostomoottori

Vaihteisto tiivistetyllä voitelulla

Vaijerirumpu ja akseli

Kipinöimätön{0}}koukku ja pyörät

Ylikuormitusrajoittimen ja rajakytkimien asennus



7. Sähköjärjestelmän kokoonpano (räjähdyssuojattu-)

Räjähdyssuojattujen{0}}sähköisten ohjauskaappien valmistus

Tulenkestävien kontaktorien ja kytkinten asennus

Luonnostaan ​​turvalliset ohjauspiirit

Räjähdyssuojattu{0}}riipus tai langaton kaukosäädin

Maadoitus ja antistaattinen liitosjärjestelmä



8. Pintakäsittely ja antistaattinen maalaus-

8.1 Ruiskupuhallus

Teräspinnat puhallettuSa2.5standardi

8.2 Pinnoitejärjestelmä

Anti-staattinen epoksisinkki-rikas pohjamaali

Epoksivälipinnoite

Polyuretaani tai erityinen räjähdyssuojattu-pintamaali



9. Nosturin kokoonpano ja esiasennus-

Kaksoispalkkien ja päätyvaunujen kokoonpano

Räjähdyssuojatun{0}}vaunun asennus

Virtalähdejärjestelmän asennus (virtakisko tai festoonkaapeli)

Sähköjohdotuksen ja maadoituksen tarkastus



10. Factory Acceptance Testing (FAT)

Testaus sisältää:

Ei{0}}kuormitustoimintatestiä

Staattisen kuormituksen testi (125 % nimelliskuorma)

Dynaaminen kuormitustesti (110 % nimelliskuorma)

Jarru- ja nopeustestit

Räjähdyssuojattujen laitteiden -tarkastus

Sähköeristys- ja maadoitustestit



11. Sertifiointi ja asiakirjat

Räjähdyssuojattu{0}}vaatimustenmukaisuustarkastus

Myöntäminen:

ATEX / IECEx sertifikaatit

Lataa testiraportit

Laatusertifikaatit

Käyttö- ja huolto-ohjeet



12. Pakkaus ja kuljetus

Räjähdyssuojatut{0}}sähkökomponentit, jotka on pakattu suljettuihin puulaatikoihin

Rakenneosat on suojattu kosteudenkestävillä-materiaaleilla

Merkintä turvallisen käsittelyn ja asennuksen takaamiseksi



13. Asennus ja käyttöönotto paikan päällä-

Asennus kiitotien palkkeihin

Sähköliitännät ja maadoitustarkastukset

Paikan päällä-kuormitustestaus

Räjähdyssuojattu{0}}turvallisuustarkastus

Kuljettajan koulutus ja luovutus

Työpajan näkymä:

Yritys on asentanut älykkään laitehallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotteja. Suunnitelman valmistumisen jälkeen sarjoja (sarjoja) tulee olemaan yli 500 ja laitteiden verkottumisaste saavuttaa 95 %.. 32 hitsauslinjoja on otettu käyttöön, 50 suunnitellaan asennettavaksi ja koko tuotelinjan automaatioaste on saavuttanut 85 %.
