Yksipuomipukkinosturi



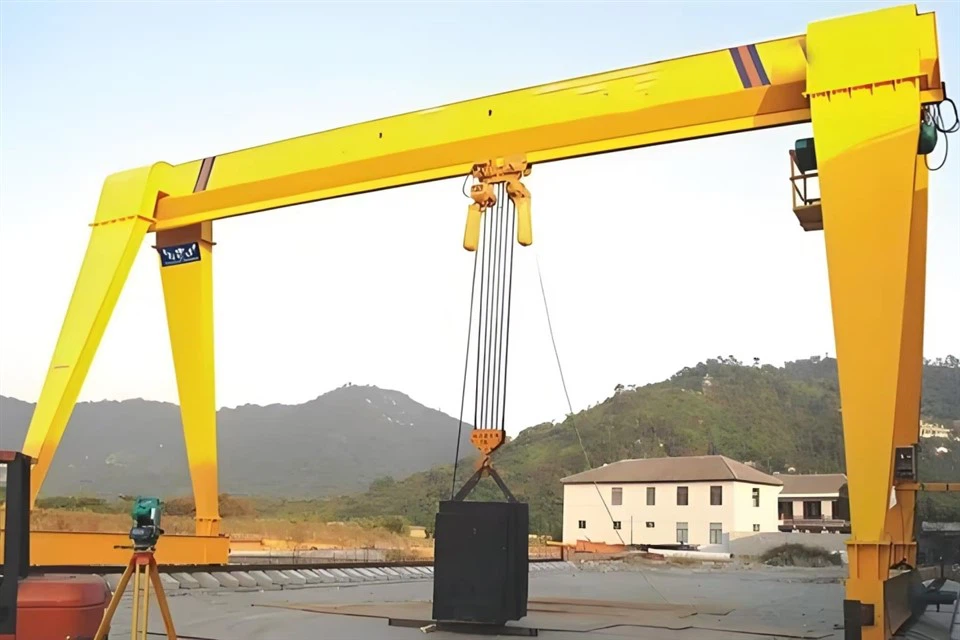

Single Beam Gantry Crane on eräänlainen nostolaite, jota käytetään erilaisissa teollisuus- ja ulkosovelluksissa raskaiden kuormien käsittelyyn. Siinä on yksi vaakapalkki (palkki), joka on tuettu kahdella jalalla ja kulkee kiskoilla tai pyörillä. Nosturia käytetään tyypillisesti rakennustyömailla, varastoissa, telakoilla ja tehtailla esimerkiksi kuormaus-, purku- ja raskaiden materiaalien kuljettamiseen.

Yksipuomipukkinosturi on varustettu yhdellä palkilla, mikä tekee siitä kevyemmän ja kustannustehokkaamman verrattuna kaksipuomipukkinosturiin. Ihanteellinen keskiraskaisiin nostotehtäviin. Valmistettu erittäin lujasta teräksestä, joka tukee raskaita kuormia. on suunniteltu kestämään ankaria ulkoilmaolosuhteita ja intensiivistä käyttöä.

Yksipalkkinosturi voidaan räätälöidä vastaamaan tiettyjä kuormituskapasiteetti- ja jännevälivaatimuksia. Se soveltuu erilaisiin sovelluksiin, kuten materiaalinkäsittelyyn ulkotiloissa, konttien lastaamiseen/purkuun ja raskaan kaluston kuljetuksiin.

Yhteenvetona voidaan todeta, että Single Beam Gantry Crane on välttämätön varuste teollisuudelle, joka vaatii keskiraskasta nostokykyä ulkona tai puolisuljetussa ympäristössä. Sen kustannustehokkuuden, luotettavuuden ja toiminnan joustavuuden yhdistelmä tekee siitä suositun valinnan monenlaisiin sovelluksiin.

Ydinkomponentit: Vaihteisto, Moottori, Vaihteisto, Pumppu

Alkuperäpaikka: Henan, Kiina

Takuu: 1 vuosi

Paino (KG): 86000 kg

Videon lähtevä tarkastus: Mukana

Koneen testausraportti: Toimitettu

Väri: Vaatimus

Työvelvollisuus: A 5/A 6/ A 7

Virtalähde: Asiakaskohtainen

Nosturin ominaisuus: Korkea hyötysuhde

Ohjausmenetelmä: hytti

Nostomekanismi: Sähköinen vaunu

Nopeus: VVVF VFD (taajuusmuuttaja)

Kärryradan tyyppi: 43 kg/m



1.Kaukopalkki

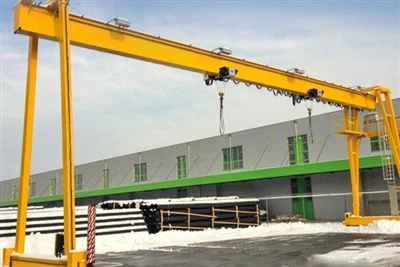

1) Laatikkotyyppinen pääpalkki on hitsattu teräslevyistä, sillä on korkea jäykkyys ja kantavuus, ja sitä käytetään usein nostureissa, joissa on suurempi jänneväli. I-palkki pääpalkki käyttää I-palkkia päämateriaalina, on rakenteeltaan yksinkertainen ja edullinen, ja se soveltuu pienempiin jänneväliin ja kevyisiin nostotehtäviin.

2) Pääpalkki on yksittäinen palkin runko, joka ulottuu jalkojen molemmille puolille. Nostolaitteet, kuten sähkönostimet, kulkevat kaukopalkin alle tai sivulle kiskojen läpi, mikä soveltuu pieniin ja keskisuuriin nostotöihin. Kaukopalkin alle tai sivulle on järjestetty kävelyrata sähkönostimen tai vaunun vaakasuoraa liikettä varten. Telan tasaisuus ja kulutuskestävyys ovat ratkaisevia laitteiston toimintavakauden kannalta. Pääpalkki on suunniteltu järkevällä mekaniikalla varmistamaan tasainen jännitysjakauma noston aikana, vähentämään muodonmuutoksia ja jännityskeskittymisalueita sekä pidentämään käyttöikää.

3) Pääpalkki on yleensä valmistettu erittäin lujasta teräksestä sen kantokyvyn ja taivutuskestävyyden varmistamiseksi. Yleisesti käytettyjä teräsmalleja ovat Q235B tai Q345B, ja tarkka valinta riippuu nosturin kantavuusvaatimuksista ja työympäristöstä. Pääpalkin mitoituskantavuus määrää nosturin nimellisnostokyvyn, joka yleensä suunnitellaan ja todennetaan käyttövaatimusten mukaisesti. Pääpalkin jäykkyys määrittää nosturin muodonmuutosasteen nostettaessa raskaita esineitä, mikä varmistaa sujuvan toiminnan kuormituksen alaisena.



Nostojärjestelmä

Yksipalkkiisen pukkinosturin nostojärjestelmä on suunniteltu käsittelemään tehokkaasti nostotehtävät varmistaen samalla turvallisuuden, vakauden ja liikkumisen helppouden. Eri komponentit toimivat yhdessä nostamaan, siirtämään ja laskemaan eri kapasiteetin kuormia teollisuusympäristöissä, kuten rakennustyömailla, varastoissa tai telakoilla.

Moottori: Yksipuomipukkinosturin nostojärjestelmän moottori on kriittinen komponentti, joka vastaa kuorman nostamisesta ja laskemisesta. Tämä moottori on tyypillisesti kytketty rumpu- tai vaihteistojärjestelmään, joka puolestaan ​​liikuttaa nostomekanismia.

Alennus: Yhden pukkinosturin nostojärjestelmässä olevalla supistuslaitteella (tai vaihteistolla) on ratkaiseva rooli voiman siirtämisessä ja ohjauksessa moottorista nosturin nostomekanismiin. Se säätää nopeutta ja vääntömomenttia varmistaakseen tehokkaan kuormien noston ja liikkeen.

Rumpu: Yksipalkkipukkinosturin nostojärjestelmän rumpu on tärkeä komponentti, joka vastaa kuorman nostamiseen ja laskemiseen käytettävän nostoköyden tai kaapelin kelaamisesta ja purkamisesta. Se toimii yhdessä nostomekanismin kanssa ja tarjoaa tarvittavan liikkeen raskaiden esineiden nostamiseen.

Vaijeri: Yksipalkkipukkinosturin nostojärjestelmän vaijerilla on ratkaiseva rooli nosturin toiminnassa ja turvallisuudessa. Vaijeri vastaa kuorman nostamisesta ja laskemisesta. Se yhdistää nostomekanismin (koukku tai nostolaite) rumpuun tai vinssiin. Sillä on oltava korkea vetolujuus, jotta se kestää raskaita kuormia rikkomatta tai venymättä liikaa.

Hihnapyörälohko: Yksipalkkipukkinosturin nostojärjestelmän hihnapyörälohko on kriittinen komponentti, jota käytetään ohjaamaan ja tukemaan nostoköysiä tai -kaapeleita. Nämä hihnapyörät auttavat hallitsemaan kuormaa, vähentävät vaijerien kulumista ja varmistavat nosturin nostomekanismin sujuvan toiminnan.

Nostolaite: Yksipuomipukkinosturin nostolaite (kutsutaan usein "nostimeksi" tai "nostomekanismiksi") on kriittinen komponentti, joka vastaa kuorman varsinaisesta nostamisesta, laskemisesta ja kuljetuksesta. Yhden pukkinosturin nostolaite on yhdistelmä erilaisia ​​toisiinsa kytkettyjä komponentteja, jotka yhdessä nostavat ja siirtävät kuormia turvallisesti ja tehokkaasti. Näiden osien asianmukainen huolto ja säännöllinen tarkastus ovat välttämättömiä turvallisen toiminnan varmistamiseksi ja vikojen estämiseksi.



3.Loppukuljetus

1) Yksipalkkipukkinosturin "päätyvaunu" tarkoittaa nosturin osaa, joka tukee palkkia ja mahdollistaa sen liikkumisen nosturin raiteita pitkin. Se on tärkeä osa pukkinosturijärjestelmässä, koska siinä on pyörät tai rullat, joiden avulla nosturi voi kulkea vaakasuunnassa tietyn radan tai kiskojärjestelmän poikki, yleensä maassa tai rakenteen päällä.

2) Pyörät tai rullat on asennettu päätyvaunuun ja ne helpottavat nosturin liikkumista kiskoradalla. Pyörät voivat olla moottoroituja tai manuaalisesti ohjattuja. Käyttömekanismi (esim. sähkömoottori, vaihteisto ja kytkin) auttaa päätyvaunun siirtämisessä radalla. Se ohjaa nosturin vaakasuuntaista liikettä. Päätyvaunu on tyypillisesti vankka, hitsattu teräsrakenne, joka on suunniteltu tukemaan palkkia ja kuormia, joita nosturin on tarkoitus käsitellä. Tämä rakenne varmistaa nosturin vakauden käytön aikana. Päätykelkka integroituu usein nosturin yleiseen ohjausjärjestelmään, joka voi sisältää kaukosäätimen, ohjaamon tai automatisoidut ohjausmekanismit. Päätyvaunu auttaa siirtämään nosturin kuormia ja tarjoaa tarvittavan vakauden kaatumisen estämiseksi, mikä varmistaa turvallisen ja tehokkaan toimintaa.





4. Nosturin kulkumekanismi

1) Toimintaperiaate

Moottorin käynnistys: Käyttäjä käynnistää moottorin ohjausjärjestelmän kautta ja moottori alkaa käydä.

Alentimen toiminta: Moottori vähentää nopeutta vähennysventtiilin läpi ja lisää vääntömomenttia.

Pyörän pyöriminen: Voima välittyy pyörään voimansiirtolaitteen kautta, ja pyörä pyörii radalla saavuttaakseen nosturin sivuttaisliikkeen.

Ajoohjaus: Kuljettaja voi säätää nosturin nopeutta ja suuntaa manuaalisesti tai elektronisen ohjausjärjestelmän kautta erilaisten käyttövaatimusten mukaisesti.

2) Toiminnalliset ominaisuudet

Liike ja liikkuvuus: Vaakasuora liike: Nosturin kulkumekanismi mahdollistaa koko nosturin vaakasuoran liikkeen määrättyä polkua pitkin, tyypillisesti kiskoja tai raiteita pitkin, jotka on asetettu maahan tai korotettuihin rakenteisiin.

Käyttöjärjestelmä: Sähkömoottori: Liikettä käyttävät yleensä sähkömoottorit, jotka voivat olla AC- tai DC-moottoreita nosturin suunnittelusta ja vaatimuksista riippuen.

Kuorman jakautuminen: Pyörät on järjestetty tavalla, joka varmistaa tasaisen kuorman jakautumisen teloilla, jotta vältetään ylikuormitus tai liiallinen kuluminen tietyissä osissa.

Kiskojen kohdistus ja vakaus: Raide tai kisko: Nosturin kulkumekanismia tukevat telat tai kiskot, jotka asennetaan maahan tai rakennetta pitkin. Nämä telat ohjaavat nosturin suoraa linjaa ja varmistavat oikean suuntauksen.



5. Kärryn kulkumekanismi

Työperiaate

Käyttömekanismi: Vaunun liike saa voimansa sähkömoottorista, joka on kytketty vaihdemekanismiin. Moottori välittää voiman vaunun pyörille tai rullille, jolloin ne pyörivät ja liikuttavat vaunua palkkia pitkin. Ohjattu liike: Vaunua ohjataan palkkia pitkin kiskojen tai telapyörien avulla varmistaen, että liike pysyy suorana ja hallittuina. Pyöräkokoonpanot sisältävät tyypillisesti yhdistelmän vetopyöriä ja välipyöriä (ei-vetäviä). Suunta- ja nopeudensäätö: Sähkömoottoria ohjataan yleensä vaihtelevan taajuuden (VFD) tai vaihtovirtageneraattorijärjestelmän kautta, jolloin käyttäjä voi säätää vaunun nopeus ja suunta. Ajosuuntaa ohjataan vaihtamalla moottorin napaisuutta, ja nopeutta voidaan säätää VFD:n kautta tai vaihtamalla vaihteita riippuen nosturin kokoonpano.Kuorman käsittely: Vaunu on tyypillisesti kiinnitetty nostomekanismiin (nostimeen), joka liikkuu pystysuunnassa. Kun vaunu liikkuu palkkia pitkin, sen kantama koukku tai kuorma voidaan sijoittaa tarkasti haluttuun paikkaan.

Toiminto

Vaunun vaakasuora liike: Vaunun kulkumekanismin ensisijainen tehtävä on siirtää vaunua nosturin palkin pituudelta (vaakasuora liike). Näin nosturi voi sijoittaa kuorman tarkasti eri paikkoihin palkin jännevälillä.

Kuorman nosto ja sijoittaminen: Kun vaunu liikkuu palkkia pitkin, se kantaa nostomekanismia (kuten koukkua tai nostolaitetta) kuorman nostamiseksi, laskemiseksi ja sijoittamiseksi eri kohtiin. Tämä liike mahdollistaa kuorman tarkan sijoittamisen nosturin kiskojärjestelmän eri kohtiin.

Kuormankäsittelyn tuki: Vaunu varmistaa, että kuorma kuljetetaan hallitusti ja tasapainoisesti. Tämä auttaa estämään heilumista tai epävakaita liikkeitä, jotka voivat aiheuttaa onnettomuuksia tai vahingoittaa nosturia ja kuormaa.

Ohjattu nopeus ja tasainen toiminta: Ajomekanismi tarjoaa mahdollisuuden ohjata vaunun liikkeen nopeutta ja tasaisuutta. Tämä on välttämätöntä turvallisen ja tehokkaan kuormankäsittelyn kannalta, erityisesti kun käsitellään raskaita tai herkkiä kuormia.



6. Nosturin pyörä

Yksipalkkipukkinosturin nosturin pyörä on kriittinen komponentti, joka auttaa tukemaan ja ohjaamaan nosturin liikettä radalla. Se koostuu tyypillisesti nosturin runkoon kiinnitetyistä pyöristä, jolloin koko portaalirakenne voi liikkua vaakasuunnassa työalueen yli.

Pyörät on usein valmistettu korkealaatuisesta teräksestä tai taotusta teräksestä kestämään raskaita kuormia ja tarjoamaan kestävyyttä. Pyörissä on tyypillisesti laipparakenne, joka pitää nosturin raitellaan ja varmistaa tasaisen ja kontrolloidun liikkeen palkkia pitkin. Pyörät on suunniteltava kestämään koko pukkinosturin paino, mukaan lukien nosturin runko, nostin ja nostettava kuorma.

Nosturin pyörät on varustettu laakereilla kitkan vähentämiseksi ja liikkeen tehokkuuden parantamiseksi. Rakenteesta riippuen niissä voi olla rullalaakereita, pallomaisia ​​tai kartiorullalaakereita.Pyörien koon ja mitat määräytyvät nosturin kokonaispainon ja kantavuuden mukaan. Suurempia pyöriä käytetään tyypillisesti raskaammissa nostureissa. Pyörien on oltava yhteensopivia nosturissa käytetyn radan tai kiskojärjestelmän kanssa, olipa kyseessä sitten vakiokisko tai räätälöity kisko.

Tehtävä:

Liike: Nosturin pyörät mahdollistavat nosturin kulkemisen vaakasuunnassa palkkia pitkin siirtäen nostinta eri paikkoihin.

Kuorman jakautuminen: Pyörät jakavat nosturin kuorman ja nostetun kuorman telajärjestelmän poikki, mikä auttaa välttämään liiallista rasitusta yksittäisiin osiin.

Yksipalkin pukkinosturissa pyörät liikkuvat tyypillisesti yhtä vaakasuoraa palkkia pitkin, joka on osa suurempaa pukkirakennetta, ja nosturi voi kulkea alueen läpi nostaakseen ja siirtääkseen raskaita esineitä tehokkaasti.

7. Nosturin koukku

Yksipuomipukkinosturin nosturin koukku on kriittinen komponentti, jota käytetään kuormien nostamiseen ja laskemiseen. Yksipalkkinosturin nosturin koukku on elintärkeä nosturin kyvylle nostaa kuormia turvallisesti ja tehokkaasti. Oikean tyyppisen ja asianmukaisen huollon varmistaminen on välttämätöntä turvallisen nosturitoiminnan kannalta.

Nosturin koukun toiminto:

Kuorman nosto: Nosturin koukku on osa, joka on suoraan vuorovaikutuksessa kuorman kanssa. Sitä käytetään raskaiden esineiden nostamiseen ja laskemiseen kiinnittämällä se hihnoihin, ketjuihin tai muihin takilalaitteisiin.

Turvallisuus: Siinä on oltava varma kiinnityspiste erilaisille nostolaitteille, jotta kuorma pysyy turvallisena kuljetuksen aikana.

Suunnitteluominaisuudet:

Muoto: Koukulla on tyypillisesti kaareva C:n muotoinen malli, jossa on suuri aukko nostohihnoihin tai muihin takilalaitteisiin kiinnittämistä varten. Siinä voi olla salpa tai turvamekanismi, joka estää kuorman irtoamisen vahingossa.

Materiaali: Nosturin koukut on yleensä valmistettu erittäin lujasta teräksestä sen varmistamiseksi, että ne kestävät nostotoimintoihin liittyviä raskaita kuormia ja rasituksia.

Koko: Koukun koko riippuu pukkinosturin nostokyvystä. Raskaammat nosturit käyttävät suurempia ja kestävämpiä koukkuja.

Koukkutyypit:

Tavallinen koukku: Tämä on yksinkertaisin malli, vain kaareva teräskoukku ilman lisäominaisuuksia.

Turvakoukku: Siinä on lukitusmekanismi tai salpa, joka estää koukun irrottamasta kuormaa odottamatta.

Kääntökoukku: Mahdollistaa jonkin verran pyörimisliikettä kuorman asennon ja kohdistuksen helpottamiseksi.

Kaksoiskoukku: Käytetään raskaammille kuormille, tämä koostuu kahdesta koukusta, jotka on sijoitettu tasapainottamaan kuormaa tasaisesti.

Säännöllinen halkeamien, kulumisen ja muodonmuutosten tarkastus on tärkeää turvallisuuden ylläpitämiseksi. Jos koukussa on huomattavan kulumisen merkkejä, se on ehkä vaihdettava. Voitelu on joskus tarpeen sujuvan toiminnan varmistamiseksi, erityisesti kääntö- tai pyörimiskoukuissa. Koukun kantavuuden tulee vastata tai ylittää nosturin nimellisnostokyvyn. Koukku on yleensä mitoitettu koon, materiaalin ja rakenteen perusteella, jotta se kestää tiettyjä painoalueita.

Moottori

Yksipalkkiisen pukkinosturin moottorilla on keskeinen rooli nosturin nosto-, kulku- ja toisinaan kääntömekanismien ohjaamisessa.

Moottorin tyyppi

1. Nostomoottori

Toiminto: Käyttää nostomekanismia (nostin) kuormien nostamiseksi ja laskemiseksi.

Tyyppi: Yleensä tähän toimintoon käytetään sähkömoottoria. Yleisiä valintoja ovat AC-moottorit (asynkroniset moottorit) tai DC-moottorit tarkan nopeudensäädön tarpeesta riippuen.

Teholuokitus: Riippuu nosturin kantavuudesta ja nostonopeudesta. Yleensä nostomoottorit on suunniteltu korkealle vääntömomentille.

Ohjaus: Yhdistetään usein VFD:n (Variable Frequency Drive) kanssa tasaisen nopeuden säätelyn ja energiatehokkuuden takaamiseksi.

2. Liikkuva moottori

Toiminto: Ajaa nosturia pukkikiskoa pitkin (vaakasuora liike).

Tyyppi: Yleensä AC-oikosulkumoottorit, mutta tarkemman ohjauksen tai paremman suorituskyvyn saavuttamiseksi voidaan käyttää DC- tai servomoottoria.

Teholuokitus: Vaihtelee kuorman ja ajonopeuden mukaan. Suuremmissa nostureissa ajomoottorilla voi olla suurempi teho raskaita kuormia siirrettäessä suuremmilla nopeuksilla.

Ohjaus: Integroitu usein VFD:hen tai pehmokäynnistimeen nopeuden säätämiseksi ja moottorin suojaamiseksi ylikuormitukselta.

3. Kääntömoottori (valinnainen pyöriville nostureille)

Toiminto: Mahdollistaa nostomekanismin tai koko nosturin rakenteen pyörimisen, jos nosturi on suunniteltu pyörimään.

Tyyppi: Tyypillisesti servomoottori tai vaihtovirtamoottori vaihteistolla.

Ohjaus: Samoin kuin liikkuvat moottorit, kääntömoottoreissa voi olla VFD, joka tarjoaa hienon nopeuden ja vääntömomentin hallinnan.

Moottorin suojaus ja ominaisuudet

Ylikuormitussuoja: Välttämätön moottorin palamisen estämiseksi liiallisessa kuormituksessa.

Lämpösuoja: Estää moottorin ylikuumenemisen.

.

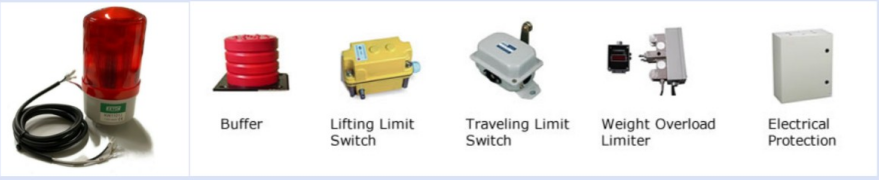

Ääni- ja valohälytysjärjestelmä ja rajakytkin

1) Ääni- ja valohälytysjärjestelmä

Äänihälytys: Yleensä kovaa sireeniä tai summeria käytetään antamaan selkeä, huomiota herättävä ääni.Yleisiä ääniä ovat jatkuvat tai ajoittaiset piippaukset tai äänitorvi. Se laukeaa, kun nosturi alkaa tai lakkaa liikkumasta tai kun turvallisuusvika havaitaan.

Valohälytys:

Vilkkuvaa valoa, joka on usein asennettu nosturiin, käytetään signaloimaan nosturin tilan muutoksia. Valo voi olla punainen, keltainen tai vihreä, eri värit osoittavat eri tiloja.

Punainen valo voi tarkoittaa kriittistä ongelmaa tai sitä, että nosturi on liikkeessä.

Keltainen/keltainen valo voi olla merkki varovaisuudesta tai siitä, että nosturi on lähellä paikkaa, jossa sen pitäisi pysähtyä.

Vihreä valo saattaa tarkoittaa turvallista käyttöä tai sitä, että nosturi on tyhjäkäynnillä.

2) Rajakytkin

Rajakytkimien toiminta:

Yliliikkeen esto: Rajakytkimet pysäyttävät nosturin liikkeen, kun se saavuttaa enimmäis- tai minimiliikerajan. Esimerkiksi kun vaunu saavuttaa palkin pään tai nostin saavuttaa korkeimman tai alimman asennon, rajakytkin varmistaa, että jatkoliike pysähtyy. Tyyppi: Ylärajakytkintä käytetään rajoittamaan nosturin toimintaa, kun se on nostetaan maksimikorkeuteen, jotta nosto-osat eivät törmää kattoon tai muihin esteisiin. Alarajakytkintä käytetään rajoittamaan nosturin toimintaa, kun se lasketaan alimpaan asentoon, jotta vältetään laitevauriot tai materiaalin putoaminen. Sivurajakytkintä käytetään rajoittamaan vaunun sivuttaisliikettä nosturin vakaan toiminnan varmistamiseksi radalla.

Rajakytkimien tyypit:

Mekaaniset rajakytkimet: Nämä ovat yleisimpiä, joissa käytetään mekaanista toimilaitetta sähköisten kontaktien avaamiseen tai sulkemiseen, kun liikkuva osa koskettaa fyysisesti kytkintä.

Läheisyysrajakytkimet: Nämä käyttävät magneettista tai induktiivista tunnistusta kohteen sijainnin havaitsemiseen ilman fyysistä kosketusta, mikä tarjoaa pidemmän käyttöiän ja vähemmän huoltovaatimuksia.

Pyörivät rajakytkimet: Käytetään valvomaan osien, kuten nosturin vaunun tai nostorummun, pyörimistä.

10.Turvalaitteet

1. Ylikuormitussuojalaite

Tarkoitus: Estää nosturia nostamasta kuormia, jotka ylittävät sen nimelliskapasiteetin.

2. Rajakytkimet

Tarkoitus: Estää nosturin siirtymisen suunniteltujen kulkurajojen yli.

3. Hätäpysäytys (E-Stop)

Tarkoitus: Tarjoaa nopean tavan pysäyttää kaikki nosturitoiminnot hätätilanteessa.

4. Anti-Sway-järjestelmä

Tarkoitus: Vähentää kuorman heiluvaa liikettä noston ja ajon aikana, mikä parantaa turvallisuutta ja tarkkuutta.

5. Jarrujärjestelmä

Tarkoitus: Varmistaa nosturin hallitun ja turvallisen pysähtymisen ja estää tahattoman liikkeen.

6. Varoitusvalot ja hälytykset

Tarkoitus: Varoittaa lähellä olevia työntekijöitä ja nosturin käyttäjää mahdollisista vaaroista.

7. Nosturin kuorman ilmaisin

Tarkoitus: Näyttää nykyisen nostettavan kuorman varmistaakseen, että se on turvallisissa rajoissa.

8. Pyörimisrajoittimet

Tarkoitus: Estää nosturin pyörimisen tai kääntymisen liian pitkälle, mikä voi aiheuttaa vaurioita tai epävakautta.

9. Tuulen nopeuden valvontajärjestelmä

Tarkoitus: Varmistaa, että nosturin toiminta keskeytetään vaarallisissa sääolosuhteissa.

10. Hätävirtalähde

Tarkoitus: Antaa virtaa päävirtakatkoksen varalta, mikä mahdollistaa turvallisen sammutuksen tai siirron turvalliseen asentoon.

11. Sähköiset turvakatkaisut

Tarkoitus: Estää sähköisiä vaaroja, kuten oikosulkuja tai vikoja.

12. Ohjaamo

Tarkoitus: Suojaa nosturin käyttäjää mahdollisilta vaaroilta käytön aikana.

13. Rakennevalvonta

Tarkoitus: Valvoo nosturin rakenteellista kuntoa ja tunnistaa mahdolliset ongelmat.

14. Tarkastus- ja huoltoilmaisimet

Tarkoitus: Varoittaa käyttäjää, kun rutiinihuolto tai tarkastukset on määrä suorittaa.

15. Jalkojen/käsien suojalaitteet

Tarkoitus: Varmistaa käyttäjän ja työntekijöiden turvallisuus työskennellessäsi nosturilla tai sen lähellä.

11.Ohjaustila

1. Manuaalinen ohjaus (ohjaamon ohjaus)

Ohjausasema: Nosturia ohjataan manuaalisesti nosturissa sijaitsevasta ohjaushytistä tai etäpaneelista.

Toiminnot: Käyttäjä ohjaa portaalin, nostimen, vaunun ja muiden toimintojen liikettä ohjaussauvojen, painikkeiden tai vipujen avulla.

2. Radiokaukosäädin

Langaton ohjaus: Käyttäjä käyttää kädessä pidettävää radiokaukosäädintä nosturin ohjaamiseen etäältä.

Toiminnot: Kaukosäätimessä on tyypillisesti painikkeita tai ohjaussauvoja, joilla ohjataan liikkeitä, kuten nosturin nostoa, laskua ja liikuttamista raiteita pitkin.

3. Automaattinen ohjaus (täysautomaattiset järjestelmät)

Automatisoidut toiminnot: Tässä tilassa nosturi voi suorittaa toimintoja automaattisesti, kuten siirtää kuormaa pisteestä toiseen ilman manuaalista puuttumista.

Toiminnot: Nosturin liikkeitä ohjaa esiohjelmoitu logiikkajärjestelmä, jossa käytetään usein antureita, kameroita ja muita valvontatyökaluja tarkkuuden ja turvallisuuden varmistamiseksi.

4. Puoliautomaattinen ohjaus

Kuljettajan apu: Nosturi voi olla osittain automatisoitu, mikä tarkoittaa, että käyttäjä voi ohjata nosturia, mutta tietyt toiminnot (kuten kuormien nostaminen tai sijoittaminen) ovat automatisoituja.

Toiminnot: Tämä tila sisältää usein esiasetettuja rutiineja tai automaattisia turvaominaisuuksia, mutta käyttäjä saattaa silti joutua tekemään tiettyjä säätöjä käytön aikana.

5. Riipus ohjaus

Langallinen ohjaus: Nosturin ohjaamiseen käytetään riipusta (usein kiinnitettynä kaapeliin). Riipuksen avulla käyttäjä voi seistä nosturin lähellä, mikä antaa hänelle paremman näkyvyyden ja hallinnan.

Toiminnot: Samanlainen kuin manuaalinen ohjaus, mutta lisäetuna, että käyttäjä voi liikkua vapaasti tietyllä alueella nosturin ohjaamiseksi.

6. Kuorman heilahtelun hallinta / heilahtelun esto

Kuormanvakautus: Joissakin kehittyneissä nostureissa on integroitu kuorman heilahtelun ohjausjärjestelmä, joka auttaa vähentämään kuorman heilahtelua käytön aikana.

Toiminnot: Automaattisesti säätämällä nosturin liikkeitä ohjausjärjestelmä auttaa estämään kuorman liiallisen heilumisen, mikä parantaa turvallisuutta ja tarkkuutta.

7. Sillan ja vaunun ohjaus

Itsenäinen tai yhdistetty ohjaus: Käyttäjä voi ohjata sillan (vaakasuunta) ja vaunun liikettä (pystysuunta) erikseen tai yhdistettynä nosturin suunnittelusta riippuen.

Toiminnot: Tämä mahdollistaa nosturin paikantamisen ja kuormien käsittelyn tarkan hallinnan, mikä varmistaa, että se toimii sujuvasti ahtaissa tiloissa tai erityisissä kuormitusvaatimuksissa.

8. Joystick Control

Tarkka ohjaus: Ohjaussauvoja tai muita tarkkoja ohjaimia (kuten nuppeja tai kosketuslevyjä) käytetään usein kehittyneemmissä järjestelmissä hienompien ja tasaisempien liikkeiden aikaansaamiseksi.

Toiminnot: Käyttäjä voi hienosäätää nosturin liikkeitä reaaliajassa, tyypillisesti ohjaamossa tai kaukosäätimessä.

Soveltuvuus: Paras tarkkuustehtäviin, joissa nosturin liikkeen on oltava erittäin tarkkaa.

9. PLC (Programmable Logic Controller) -integrointi

Edistynyt ohjaus: Monet nykyaikaiset pukkinosturit käyttävät PLC-järjestelmää ohjaamaan kaikkia nosturin toiminnan osa-alueita, mikä tarjoaa erittäin automatisoidun ja tarkan tehtävien hallinnan.

Toiminnot: PLC-järjestelmät mahdollistavat automatisoidut prosessit, reaaliaikaisen seurannan ja integroinnin laajempiin logistiikka- tai teollisuuden ohjausjärjestelmiin.

Luonnos





Pääasiallinen tekninen





1. Kustannustehokkuus

Pienemmät alkuinvestoinnit: Kaksipuomipukkinostureihin verrattuna yksipalkkinosturit vaativat vähemmän materiaalia ja työvoimaa, mikä tekee niistä edullisempia.

Pienemmät ylläpitokustannukset: Yksinkertaisempi rakenne johtaa vähemmän komponentteja, mikä tarkoittaa alhaisempia huolto- ja korjauskustannuksia.

2. Yksinkertaisempi suunnittelu

Kevyt rakenne: Kevyempi rakenne vähentää tukirakenteeseen kohdistuvaa kuormitusta, mikä mahdollistaa asennuksen alueille, joilla on rajoitettu kantavuus.

Helppo asentaa: Nosturin suoraviivainen muotoilu tekee sen kokoamisesta ja purkamisesta nopeampaa ja helpompaa.

3. Joustavuus ja sopeutumiskyky

Tilatehokkuus: Yksipuomipukkinosturit ovat ihanteellisia ympäristöihin, joissa tilaa on rajoitetusti, koska ne vievät vähemmän ylä- ja lattiatilaa.

Laaja käyttöalue: Soveltuu sisä- ja ulkokäyttöön, kuormien käsittelyyn työpajoissa, varastoissa, rakennustyömailla ja telakoilla.

4. Helppokäyttöisyys

Käyttäjäystävälliset hallintalaitteet: Kuljettajien mielestä yksipuomipukkinosturit ovat usein helpompia käyttää niiden yksinkertaisuuden ja vähemmän monimutkaisten mekanismien vuoksi.

Tasainen käsittely: Nämä nosturit on suunniteltu kohtalaisille kuormille, ja ne varmistavat tehokkaan ja tarkan materiaalinkäsittelyn.

5. Monipuolisuus

Mukautettavat vaihtoehdot: Ne voidaan räätälöidä tiettyjen vaatimusten, kuten nostokapasiteetin, jännevälin ja nostokorkeuden, mukaan.

Liikkuvuus: Tietyissä yksipalkkinostureissa on pyörät tai telat, mikä mahdollistaa helpon siirtämisen työmaalla.

6. Energiatehokkuus

Pienempi tehonkulutus: Pienempi moottori ja kevyt rakenne vähentävät energiankulutusta suurempiin, monimutkaisempiin nostureihin verrattuna.

7. Turvallisuus

Parannettu vakaus kevyille ja keskisuurille kuormille: Suunniteltu käsittelemään kohtalaisia ​​kuormia turvallisesti, mikä vähentää ylikuormitukseen liittyviä riskejä.





1. Valmistus- ja kokoonpanotyöpajat

Käytetään raskaiden komponenttien nostamiseen ja siirtämiseen valmistus- ja kokoonpanoprosessien aikana.

Yleistä teollisuudenaloilla, kuten auto-, kone- ja laitevalmistus.

2. Varastointi ja logistiikka

Soveltuu tavaroiden lastaamiseen ja purkamiseen varastoissa, erityisesti kun tilaa on rajoitetusti tai se ei sovellu pysyville nostureille.

Auttaa järjestämään ja kuljettamaan tavaroita tehokkaasti.

3. Rakennustyömaat

Käytetään rakennusmateriaalien, kuten teräspalkkien, betonilohkojen ja muiden raskaiden komponenttien käsittelyyn.

Sen siirrettävyys tekee siitä erinomaisen valinnan tilapäiseen käyttöön rakennusprojekteissa.

4. Telakat ja satamat

Ihanteellinen laivojen osien, konttien ja raskaiden kuormien nostamiseen ja siirtämiseen telakoilla ja telakoilla.

Käytetään usein huolto- ja kokoonpanoalueilla, joilla tarkkuus ja liikkuvuus ovat kriittisiä.

5. Huolto ja korjaus

Täydellinen korjaamoille, jotka vaativat satunnaista nostoa, kuten moottorin korjausta tai laitteiden huoltoa.

Usein varustettu nostimella tarkkaa liikettä ja paikantamista varten.

6. Ulkoinen materiaalinkäsittely

Käytetään yleisesti materiaalien, kuten teräksen, puutavaran tai putkien, varastotiloissa.

Säänkestävät mallit selviävät tehokkaasti ulko-olosuhteista.

7. Kevyet ja keskiraskaat teollisuustoiminnot

Käytetään usein teollisuudessa, jotka vaativat kevyitä tai keskisuuria nostokapasiteettia, kuten tekstiiliteollisuudessa, elintarviketeollisuudessa ja elektroniikan kokoonpanossa.





1. Suunnittelu ja suunnittelu

Vaatimusanalyysi: Tunnista asiakkaan vaatimukset, kuten nostokyky, jänneväli, korkeus ja työympäristö. Käsitteellinen suunnittelu: Luo nosturin käsitteellinen layout, mukaan lukien pääpalkki, jalat, nostin, vaunu ja päätyvaunut. Yksityiskohtainen suunnittelu: Käyttö CAD-ohjelmisto yksityiskohtaisten teknisten piirustusten ja spesifikaatioiden kehittämiseen. Materiaalin valinta: Valitse materiaalit, kuten korkealaatuinen rakenneteräs ja muut komponentit lujuuden, kestävyyden ja ympäristön perusteella Hyväksyntä ja dokumentointi: Viimeistele suunnitelmat ja toimita ne asiakkaan hyväksyttäväksi ja säädöstenmukaiseksi.

2. Raaka-aineiden hankinta

Hanki rakenneteräslevyt, H-palkit, sähkökomponentit, moottorit ja nostimet sertifioiduilta toimittajilta. Tarkista, että raaka-aineet ovat laatustandardien mukaisia.

3. Valmistus

Leikkaus: Käytä CNC-koneita, plasmaleikkureita tai laserleikkauskoneita teräsosien muotoiluun. Hitsaus: Hitsaa komponentit, kuten pääpalkki, jalat ja tuet automaattisilla tai manuaalisilla hitsausmenetelmillä.Varmista korkealaatuinen hitsaus ISO- tai ASME-standardien mukaisesti. Koneistus: Koneen kriittiset komponentit, kuten kiskot tai liitokset, tarkkoja toleransseja varten. Esikokoonpano: Kokoa komponentit tilapäisesti tarkastaaksesi kohdistus ja varmista oikea istuvuus.

4. Laaduntarkastus (valmistusvaihe)

Suorita ainetta rikkomattomat testit (NDT) hitseille, kuten ultraääni- tai röntgentarkastukset. Mittatarkastus suunnittelun eritelmien tarkistamiseksi. Tarvittaessa materiaalin kovuus- ja vetolujuustestit.

5. Pintakäsittely

Ruiskupuhallus: Puhdista teräspinnat ruosteen poistamiseksi ja maalin tarttuvuuden parantamiseksi. Pohjamaalaus ja maalaus: Levitä korroosionestopohjamaali ja lopulliset maalikerrokset. Käytä ulkonostureissa säänkestäviä pinnoitteita.

6. Sähköinen ja mekaaninen kokoonpano

Asenna sähköjärjestelmät, kuten moottorit, johdotukset ja ohjauspaneelit. Kiinnitä nostimet, vaunut ja muut mekaaniset komponentit päärakenteeseen. Asenna ja kiinnitä päätyvaunut ja pyörät.

7. Lopullinen kokoonpano

Kokoa kaikki tärkeimmät osat, mukaan lukien kaukopalkki, tukijalat, nostin ja päätytrukit. Asenna ja kohdista portaalikiskot sujuvan toiminnan varmistamiseksi.

8. Testaus ja kalibrointi

Suorita kuormitustestejä nostokapasiteetin ja turvallisuuden varmistamiseksi. Suorita toimintatestejä, mukaan lukien nostimen ja vaunun liike, jarrujärjestelmät ja nopeuden säätimet. Kalibroi elektroniset järjestelmät tarkkuuden ja turvallisuuden noudattamiseksi.

9. Pakkaus ja toimitus

Pura suuret osat kuljetuksen helpottamiseksi tarvittaessa.Pakkaa osat huolellisesti, jotta ne eivät vaurioidu kuljetuksen aikana. Anna yksityiskohtainen asennusopas ja varaosaluettelo.

10. Asennus ja käyttöönotto

Asenna nosturi asiakkaan työmaalle varmistaen oikea kohdistus ja varma ankkurointi.Suorita paikan päällä testejä, mukaan lukien loppukuormitus- ja turvallisuustestit.Tarjoa käyttökoulutusta asiakkaan henkilökunnalle.

11. Huoltopalvelu

Tarjoa rutiinihuoltopalveluita ja teknistä tukea. Tarjoa varaosia ja päivityksiä asiakkaan vaatimusten perusteella.

Työpajan näkymä:

Yritys on asentanut älykkään laitehallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotteja. Suunnitelman valmistumisen jälkeen sarjaa (sarjaa) on yli 500, ja laitteiden verkottumisaste nousee 95 prosenttiin. 32 hitsauslinjaa on otettu käyttöön, 50 on suunniteltu asennettavaksi ja koko tuotelinjan automaatioaste on saavuttanut 85 %.
