Säädettävä alumiini -portti -nosturi

Säädettävä alumiini-portti-nosturi on kevyt, kannettava ja korroosionkestävä nostoratkaisu, joka on suunniteltu materiaalien käsittelyyn erilaisissa teollisuus- ja kaupallisissa sovelluksissa. Valmistettu erittäin lujasta alumiiniseoksesta, se tarjoaa erinomaisen kestävyyden samalla kun se on helppo kuljettaa ja koota. Säädettävällä korkeudella ja span tarjoaa joustavuuden erilaisille työympäristöille.

Se on kevyt ja kestävä, valmistettu korkealaatuisesta alumiinista, mikä varmistaa lujuuden ja korroosionkestävyyden.
Alumiini -portti -nosturi on myös säädettävissä korkeudella ja span: helposti mukautettavissa erilaisiin nostovaatimuksiin.
Se on kannettavampi ja helppo koota: se voidaan asentaa nopeasti ja purkaa ilman erikoistyökaluja.

Ydinkomponentit: vaihdelaatikko, moottori, vaihde

Alkuperäpaikka: Henan, Kiina

Takuu: 2 vuotta

Paino (kg): 500 kg

Video lähtevä

Koneiden testiraportti: Annetaan

Sovellus: Varasto, portit, piha jne

Väri: Räätälöity

Crane -ominaisuus: Räätälöity yksinkertainen kannettava gantry -nosturi

Enintään Kapasiteetti: 10 tonnia

Virtalähde: Räätälöity

Ohjausmenetelmä: Maanohjaus+ kaukosäädin (räätälöity)

MOQ: 1 SET

Nostomekanismi: Nostin

Crane -tyyppi: Gantry Crane

Tärkeimmät sähköosat: Schneider

Kuvat ja komponentit

1.Main -palkki

Säädettävän alumiinin vaaranosturin nosturin pääpalkki on vaakasuora kuormitusrakenne, joka kattaa etäisyyden kahden pystysuoran tuen välillä. Sillä on ratkaiseva rooli nosto- ja nostetun kuorman tukemisessa. Tässä on joitain keskeisiä yksityiskohtia:
1. Materiaali ja rakenne
Alumiiniseos: kevyt, korroosiokestävä ja vahva.
I-palkki- tai laatikkopalkin suunnittelu: Käytetään yleisesti rakenteellisessa stabiilisuudessa ja kuorman jakautumisessa.
2. Säädettävyys
Teleskooppinen säde (valinnainen): Jotkut mallit mahdollistavat pituuden säädöt eri työtilojen sopeutumiseksi.
Korkeuden säädettävä yhteys: toimii sivukehysten kanssa korkeusmuutosten sallimiseksi.
3. kuormakapasiteetti
Tyypillisesti välillä 250 kg - 5, 000 kg, säteen paksuudesta, span ja vahvistuksesta riippuen.
4. pituus (span)
Vaihtelee 2 metristä yli 6 metriin mallista riippuen.
5. Yhteensopivuus
Suunniteltu tukemaan manuaalista tai sähköketjun nostimia, langan nostimia ja vaunuja kuormien helpon liikkumisen vuoksi.

2.Leitojärjestelmä

Säädettävän alumiiniportti -nosturin nostojärjestelmä koostuu tyypillisesti useista avainkomponenteista, jotka toimivat yhdessä tehokkaiden ja turvallisten nostotoimintojen aikaansaamiseksi.
1. Nostimekanismi
Sähkökorotus: Käytetään yleisesti voimansiirtoon, tehokkuuden ja helppokäyttöisen toiminnan helpottamiseen.
Manuaalinen ketjun nosto: Soveltuu kevyempiin kuormituksiin tai tilanteisiin, joissa sähköä ei ole käytettävissä.
Lankaköysi: Käytetään raskaampiin kuormituksiin ja pidempiin nostokorkeuksiin.
2. Vaunujärjestelmä
Push\/Pull -vaunu: Siirrä manuaalisesti palkkia pitkin.
Vaihdevaunu: Käytetään käsiketjun kautta, mikä mahdollistaa tarkan sijainnin.
Moottorivaunu: Voimansiirto palkin varrella korkean tehokkuuden toimintaa varten.
3. Korkeuden säätömekanismi
PIN- ja lukitusjärjestelmä: Manuaalisesti säädettävissä lukitustappeilla korkeuden kiinnittämiseksi.
Käsikammiovinssi: Mekaaninen vinssi mahdollistaa sujuvan korkeuden säädöt.
Hydraulinen järjestelmä: Hydrauliset sylinterit auttavat nostamaan nosturin korkeutta vaivattomasti.
4. Pääkehykset ja pyörät
Alumiini-A-kehys tukee: tarjoa rakenteellinen vakaus.
Lukittavat kääntävät pyörät: Ota liikkuvuus ja turvallinen paikannus.
5. Ohjausjärjestelmä (jos moottoroitu)
Riipanohjaus: Langallinen kaukosäädin tarkkaan nostoon ja vaunun liikkeeseen.
Langaton kaukosäädin: Tarjoaa mukavuutta ja joustavuutta.
Muuttuvan nopeuden hallinta: Mahdollistaa sujuvat ja ohjatut nostotoimenpiteet.

3.Andkuljetus

Säädettävän alumiinin vaaran nosturin päätykuljetus on ratkaiseva komponentti, joka tukee nosturin liikettä ja vakautta. Se koostuu tyypillisesti:

• Kehysrakenne - valmistettu alumiinista tai teräksestä, se yhdistyy pääpalkkiin ja pitää pyörät tai pyörät.
• Pyörät tai pyörät - suunnittelusta riippuen:
• Kiinteät pyörät lineaariseen liikkumiseen kiskoilla.
• Käännäiset pyörät vapaasti liikkumaan maassa.
• Lukitsevat pyörät nosturin kiinnittämiseksi paikoilleen.
• V-Grove-pyörät ratapohjaiseen toimintaan.
• Laakerijärjestelmä - varmistaa sujuvan liikkeen ja kuormituksen jakautumisen.
• Säädettävyysominaisuudet - Jotkut päätykuljeet mahdollistavat korkeuden tai leveyden säädöt eri työolojen mukauttamiseksi.
• Ajajärjestelmä (valinnainen) - Moottorimalleissa sähkö- tai pneumaattinen asema voidaan integroida automatisoituun liikkeeseen.

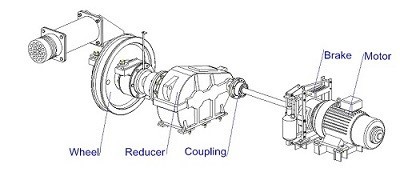

4.Crane -matkailumekanismi

Säädettävän alumiinin vaaran nosturin nosturin matkailumekanismi koostuu tyypillisesti seuraavista komponenteista:
1. Pyöräjärjestelmä
Varustettu pyörän pyörillä (kääntö tai jäykkä) sileäksi liikkeelle.
Lukituspyörät estävät ei -toivotun liikkeen käytön aikana.
Joissakin malleissa on polyuretaani- tai kumipinnoitettuja pyöriä lattiasuojausta ja melun vähentämistä varten.
2. manuaalinen tai moottoroitu matka
Manuaalinen push-pull-järjestelmä: Käyttäjä liikuttaa nosturia työntämällä tai vetämällä.
Motorisoitu matkajärjestelmä (valinnainen): Sähkö- tai pneumaattiset pyörät vaivattomaan liikkumiseen.
3. Seuraa- tai vapaasti käytävä toiminta
Vapaa-rullaus: Liikkeet tasaisilla pinnoilla ilman raitoja.
Track-asennettu järjestelmä (vähemmän yleinen): kulkee kiinteää polkua tarkkaan paikannukseen.
4. Säädettävä korkeus ja span
Jotkut mallit sallivat korkeuden ja span säädöt säilyttäen samalla vakautta.

5.Trolley -matkamekanismi

1) Operaatioperiaate

Kun operaattori aktivoi vaunun kulkeutumismekanismin, käyttöjärjestelmä kytkeytyy ja alkaa liikkua vaunua säteen varrella. Tätä hallitsee tyypillisesti kaukosäädin tai riipusjärjestelmä. Asemajärjestelmä käyttää vaunun pyöriä, jolloin se voi liikkua vaakatasossa säteen varrella. Pyörät rullaa kiskon tai radan varrella, joka on osa porauskehystä. Vaunun liike on sileä matalan kitkan vuoksi, jota usein parantaa pyörien kuulalaakereiden käyttö. Vaunu mahdollistaa kuorman tarkan liikkeen (kiinnitettynä nostimeen) säteen pituuden yli. Itse nostojärjestelmä on asennettu vaunuun, ja operaattori voi säätää kuorman sijaintia siirtämällä vaunua. Piirenosturin ohjausjärjestelmä sisältää tyypillisesti painikkeiden tai joysticks -yhdistelmän sekä vaunun vaakasuoran liikkeen että nostimen pystysuuntaisen noston hallitsemiseksi. Käyttäjä voi säätää vaunun nopeutta ja suuntaa ohjauspaneelilla, joka säätää moottorin nopeutta.

Funktionaaliset ominaisuudet

Sileä liike: Vaunu on suunniteltu liikkumaan sujuvasti kiskoa tai sädettä pitkin, mikä varmistaa minimaalisen kitkan ja kulumisen. Tämä sileä liike on välttämätön tarkan kuorman käsittelyn ja turvallisen käytön kannalta.

Kevyt suunnittelu: Vaunu- ja matkakomponentit on yleensä valmistettu alumiinista (kannettavien porttien nosturien tapauksessa), jotta kokonaispainoa voidaan pitää alhaisena, varmistaen, että nosturi on helppo kuljettaa, asentaa ja sijoittaa uudelleen.

Turvallisuusominaisuudet: Vaunujen matkailumekanismeihin sisältyy usein mekaanisia tai elektronisia jarruja, jotka voivat pysäyttää vaunun turvallisesti tarvittaessa, estäen hallitsemattoman liikkeen.

Kuormankäsittely: Vaunu on suunniteltu jakamaan kuljettamasi kuorma tasaisesti varmistaen vakauden liikkumisen aikana. Tämä on ratkaisevan tärkeää estää tai epävakautta nosturin toiminnan aikana.

6.Crane -pyörä

Säädettävän alumiinin vatsanosturin nosturikoukku on ratkaiseva nostokomponentti, joka yhdistää nostin kuormaan. Tässä on joitain tärkeimmät näkökohdat nosturin koukussa tässä asennuksessa:
1. Nosturin koukun ominaisuudet:
✅ Materiaali: Tyypillisesti valmistettu kevytteräksestä suuren lujuuden ja kestävyyden saavuttamiseksi.
✅ Suunnittelu: Kääntö tai kiinteä tyyppi sovelluksesta riippuen.
✅ Turvallisuussalpa: estää vahingossa tapahtuvaa kuorman irrottamista.
✅ Latauskapasiteetti: vaihtelee nosturin kapasiteetin mukaan, yleensä 500 kg - 5 tonnia alumiiniarvojen nosturille.
✅ Yhteensopivuus: Toimii manuaalisten, sähkö- tai pneumaattisten nostimien kanssa.

7.Crane Hook

Säädettävän alumiinin vatsan nosturin nosturipyörällä on tärkeä rooli nosturin liikkuvuuden ja vakauden varmistamisessa. Nämä pyörät on tyypillisesti valmistettu kestävistä materiaaleista, kuten teräksestä tai erittäin lujasta alumiinista, jotta nosturi on tarkoitettu liikkumaan. Ne on suunniteltu liikkumaan sujuvasti kappaleita tai kiskoja pitkin varmistaen, että nosturi voidaan siirtää ja säätää eri asentoihin työtilan tarpeiden perusteella.
Säädettävissä alumiiniarvojen nosturissa pyörillä on usein säädettävät ominaisuudet, jotka mahtuvat erilaisiin radan leveyksiin tai korkeuksiin. Niissä voi olla myös lukkoja tai jarruja, jotta nosturi pitää paikallaan käytön aikana.

8.Motor

Säädettävän alumiinin vaaranosturien moottori tyypillisesti voimaa nostimekanismia ja säätelee nosturin liikettä. Nämä moottorit on suunniteltu tarjoamaan sujuvaa ja luotettavaa toimintaa raskaiden kuormien nostamiseen ja kuljettamiseen. Tässä on yleiskatsaus käytetystä tyypillisestä moottorista:

Moottorin tyyppi:

• AC -moottoreita (vaihtovirta) käytetään yleisesti niiden yksinkertaisuuden, luotettavuuden ja saatavuuden vuoksi.
• DC -moottoreita käytetään myös joissain tapauksissa, etenkin nopeuden ja vääntömomentin tarkkaan hallintaan.

Stepper -moottoreita voidaan käyttää erikoistuneemmissa sovelluksissa, etenkin kun tarvitaan tarkkaa ohjausta paikannuksen suhteen.

Teholuokitus:
Moottorin tehon luokitus riippuu nosturin kuormituksesta. Pienemmät porttinosturit saattavat käyttää moottoreita 0. 5-2 hevosvoiman alueella, kun taas suuret voivat vaatia moottoria, jossa on vähintään 5 hevosvoimaa.
Ohjausjärjestelmä:
Moottori integroituu usein muuttuvan taajuuslaitteiden (VFD) tai pehmeän aloittelijan kanssa nopeuden, suuntaan ja vääntömomentin hallitsemiseksi. Tämä mahdollistaa sujuvan kiihtyvyyden ja hidastumisen vähentämään mekaanisten komponenttien jännitystä.

.

9.Sound- ja kevyt hälytysjärjestelmä ja rajakytkin

1) ääni- ja kevyt hälytysjärjestelmä

Tämä järjestelmä toimii hälytysmekanismina operaattoreille ja läheiselle henkilöstölle varmistaen, että he ovat tietoisia kriittisistä olosuhteista tai nosturin liikkeestä.
Äänihälytys: Tyypillisesti sireeni, summeri tai sarvi, joka tuottaa kuultavan varoituksen, kun nosturi on liikkeessä, tai jos vika- tai ylikuormitustilanne on.
VALO HÄLYTYS: Yleensä vilkkuva valo tai strobe -valo, joka toimii äänihälytyksen yhteydessä. Se tarjoaa visuaalisen osoituksen nosturin tilasta, etenkin meluisissa tai kiireisissä ympäristöissä, joissa yksin äänihälytys ei välttämättä riitä.

2) Rajakytkin

Rajakytkintä käytetään nosturin liikkeen ohjaamiseen asettamalla fyysisiä rajoja.
Se auttaa estämään nosturin automaattisesti, kun se saavuttaa asetetun asennon tai rajan, estäen ylimääräiset tai mekaaniset vauriot.
Säädettävissä alumiiniarvojen nosturissa rajakytkimet ovat välttämättömiä liikkumisen pysäyttämiseksi ennalta määrätyissä kohdissa, kuten maksimikorkeuden, matkan tai kuormituskapasiteetin rajat.
Ne auttavat myös turvallisuuden ylläpitämisessä varmistamalla, että nosturi ei siirry turvallisten toimintavyöhykkeiden ulkopuolelle, etenkin kun käsitetään raskaita kuormia.

10.Asekauppulaitteet

• Ylikuormitussuojaus: Tämä turvalaite estää nosturin nostamasta kuormia, jotka ylittävät sen nimelliskapasiteetin. Ylikuormitusanturit tai kuormakennot asennetaan ylimääräisen painon havaitsemiseksi, pysähtyen automaattisesti vaurioiden tai vikaantumisen estämiseksi.
• Välkeen vastainen järjestelmä: Tämä ominaisuus minimoi kuormituksen kääntymisen liikkeen aikana, mikä auttaa ylläpitämään vakautta. Se voi olla joko manuaalinen tai automaattinen, ja se käyttää moottoreita tai vastapainoja ei -toivotun liikkeen vaimentamiseen.
• Hätäpysäytyspainike: Tärkeä turvamekanismi, jonka avulla operaattorit voivat pysäyttää nosturin hätätilanteessa. Se sijaitsee tyypillisesti ohjausasemalla ja sen tulisi olla helposti saavutettavissa.
• Rajakytkimet: Ne on asennettu nosturin liikkumisen rajoittamiseksi sen raiteille varmistaen, että se ei siirry turvallisen toiminta -alueensa ulkopuolelle. Rajakytkimet voivat myös estää nosturin menemästä tietyn korkeuden tai etäisyyden ohi.
• Säädettävyyden lukitusmekanismit: Koska portaiden nosturi on säädettävissä, se sisältää lukituslaitteet, jotka kiinnittävät nosturin korkeuden ja leveyden oikeissa asetuksissa vahingossa tapahtuvan liikkeen estämiseksi käytön aikana.
• Suojakaiteet ja turvallisuusesteet: Operaattoreiden suojaamiseksi putouksilta tai kosketuksilta liikkuvien osien kanssa, suojakaiteet ja esteet lisätään usein nosturin rakenteeseen. Tämä on erityisen tärkeää, kun nosturia säädetään tai ylläpidon aikana.

11.Control -tila

1. Manuaalinen ohjaus

Nosturia käytetään manuaalisesti, operaattori hallitsee kaikkia liikkeitä suoraan.

Ominaisuudet: Työnnä\/vedä käsin nosturin siirtämiseksi.

Edut: Yksinkertaiset ja kustannustehokkaat.No-sähkökomponentit vaaditaan.

2. Sähkökorjausohjaus

Sähkökorotus on integroitu portaiden nosturiin, mikä mahdollistaa kuormitusten nostamisen ja laskun.

Ohjausvaihtoehdot: riipusohjaus (langallinen kaukosäädin). Langaton kaukosäädin.

Edut: Nopeampi ja tehokkaampi nosto vaaditaan.

3. Kaukosäätö

Täysi langaton hallinta sekä Gantry Crane -liikkeestä että nostimesta kaukosäätimellä.

Ominaisuudet: Operaattorit voivat hallita nosturia turvalliselta etäisyydeltä. Ideal vaarallisille tai vaikeasti tavoitettaville ympäristöille.

Edut: Parannettu turvallisuus.Betterin tarkkuus paikannuksessa.

4. Automaattinen\/ohjelmoitava ohjaus

Varustettu antureilla, ohjelmistoilla ja toimilaitteilla, jolloin nosturi voi suorittaa ennalta määritettyjä tehtäviä automaattisesti.

Ominaisuudet: Toistuvien nostotoimintojen automatisointi. Integroituminen varastonhallintajärjestelmillä.

Edut: lisää tuottavuutta. Vähentää ihmisen virheitä.

12.Sketch

Tärkein tekninen

• Siirrettävyys: Alumiini on kevyt, mikä tekee näistä nostureista helpon liikkua ja perustaa eri paikoissa, mikä on ihanteellinen liikkuvuuden tarvitseville yrityksille.
• Säädettävä korkeus ja leveys: Kyky säätää sekä nosturin korkeutta että leveyttä mahdollistaa joustavuuden eri työympäristöissä ja erilaisten kuormituskokojen käsittelemisen.
• Korroosionkestävyys: Alumiini on luonnollisesti kestävä ruosteelle ja korroosiolle, mikä tekee näistä nostureista soveltuvat käytettäväksi kosteudelle alttiissa ympäristöissä, kuten ulko- tai märkäteollisuusalueilla.
• Kustannustehokas: Vaikka alumiinimannet voivat olla kalliimpia kuin teräslehdet etukäteen, niiden kevyt luonne vähentää kuljetus- ja asennuskustannuksia, ja ne vaativat vähemmän huoltoa ajan myötä korroosionkestävyyden vuoksi.
• Kestävyys: Alumiini on vahva, mutta kevyt materiaali, joka tarjoaa kestävyyden tasapainon ilman teräksen raskasta painoa.
• Helppo kokoonpano ja purkaminen: Säädettävien alumiiniarvojen nosturien modulaarinen suunnittelu helpottaa niiden kokoamista ja purkamista, mikä tekee niistä ihanteellisia väliaikaisia ​​asennuksia tai työpaikkaa rajoitetulla tilalla.

1. Valmistus ja huolto
Kasvien koneen osien nostaminen ja sijoittaminen
Teollisuuslaitteiden kokoaminen ja purkaminen
Huolto- ja korjaustyötehtaissa
2. varastointi ja logistiikka
Raskaiden materiaalien lastaaminen ja purkaminen
Suurten laatikoiden tai kuormalavojen siirtäminen
Väliaikaiset nostoratkaisut, joissa pysyvät nosturit eivät ole toteutettavissa
3. Rakennuspaikat
Materiaalit suljetuissa tiloissa
Työkalujen ja laitteiden kuljettaminen kohotettuihin asentoihin
Työskentely paikoissa, joilla on painorajoituksia
4. Autoteollisuus ja ilmailutila
Moottorin poisto ja asennus
Lentokonekomponenttien käsittely
Ajoneuvon rungon nosto huoltoa varten
5. merenkulku ja laivanrakennus
Venemoottorit ja muut merikomponentit
Dockside -korjaukset ja huolto
Telakoiden raskaiden laivan osien käsittely

Nosturituotanto menettely

1. Suunnittelu ja tekniikka
Määritä kuormituskapasiteetti, korkeuden säädettävyys ja span leveys asiakkaiden vaatimusten perusteella.
Luo CAD -piirustuksia ja 3D -malleja rakenteellisen eheyden varmistamiseksi.
Valitse korkealaatuinen alumiiniseos kevyelle, mutta vahvalle rakenteelle.
2. materiaalihankinta
Lähde 6061- T6 tai 7075 alumiiniseos rakenteellisille komponenteille.
Osta ruostumattomasta teräksestä tai lujasta pulteista, lukitusmekanismeista ja pyörän pyöriä.
Hanki hydrauliset tai mekaaniset korkeuden säätöjärjestelmät (tarvittaessa).
3. Leikkaus ja koneistus
Alumiiniprofiilien tarkkuusleikkaus CNC -koneilla tai laserleikkureilla.
Poraus ja reiän rei'itys pulttiyhteyksille.
Säädettävien korkeusmekanismien ja kiinnityskiinnikkeiden koneistus.
4. hitsaus ja kokoonpano
TIG -hitsaus vahvoille alumiinivelille (tarvittaessa).
Poltetti kokoonpano modulaarisille komponenteille (ristikkäiset palkit, jalat ja korkeuden säätämistuet).
Pyöräpyörien integrointi lukitusmekanismeihin.
5. pintakäsittely ja pinnoite
Anodisoiva tai jauhepäällystys korroosionkestävyyden parantamiseksi.
Esteettisen viimeistelyn kiillotus tai harjaus.
6. Laadun tarkastus- ja kuormitustestaus
Mittatarkkuus Tarkista tarkkuuden mittaustyökalujen avulla.
Kuormituskokeet turvallisuuden varmistamiseksi (staattinen ja dynaaminen testaus).
Korkeuden säätämisen ja liikkuvuuden toiminnallisuustestaus.

Työpajan näkymä:

Yhtiö on asentanut älykkään laitteiden hallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotit. Suunnitelman valmistumisen jälkeen on yli 500 sarjaa (sarjaa) ja laitteiden verkottumisaste saavuttaa 95%. 32 hitsauslinjaa on otettu käyttöön, 50 on tarkoitus asentaa ja koko tuotelinjan automaatiotaso on saavuttanut 85%.
