Ylimmän nosturi

Tyypit yleiskanta -nosturit:

Yhden palkin porttien nosturi- käyttää yhtä pääpalkkia; Kevyempi nosto (jopa ~ 20 tonnia).

Kaksinkertainen palkki -portti -nosturi- Käyttää kahta palkkia raskaampiin kuormituksiin (jopa useita satoja tonnia).

Säädettävä\/kannettava porttien nosturi- Voidaan siirtää tai muuttaa joustavuutta.

Puolijuoto- Toinen puoli kulkee kiskolla, kun taas toista tukee rakennusrakenne.

Kumivirheinen Gantry (RTG) -nosturi- Käytetään kuljetuspihoilla, liikkuu kumirenkoilla kiskojen sijasta.

Sovellukset:

Valmistus ja varastointi- Raskaiden materiaalien siirtäminen.

Rakennustyömaa- Teräspalkkien, betonipaneelien nostaminen.

Laiva ja satamat- Konttien lastaus-\/purkaminen (RTG -nosturit).

Rautatiet- Raskaiden kiskokomponenttien käsittely.

Autoteollisuus- Suurten ajoneuvojen osien siirtäminen.

Arvioitu lastauskapasiteetti: 5 tonnia, 10 tonnia, 100 tonnia, räätälöityjä, 16\/3,2 tonnia, 20\/5 tonnia, 32\/5 tonnia, 50\/10 tonnia

Enintään Nostokorkeus: 40m, räätälöity

Span: 35 miljoonaa tai asiakkaiden vaatimuksia

Takuu: 1 vuosi

Paino (kg): 50000 kg

Ydinkomponentit: PLC, moottori, laakeri, vaihdelaatikko, moottori, painealue, vaihde, pumppu

Ohjaus tapa: ohjaamo, langaton kaukosäädin tai räätälöity

Yläjoukko -nosturi koostuu useista avainkomponenteista, jotka toimivat yhdessä nostamaan, liikkumaan ja asettamaan raskaita kuormia turvallisesti. Alla on yksityiskohtainen erittely pääosistaan:
1.
Jalat\/pystysuorat tuet - teräspylväät, jotka pitävät siltaa\/palkkia.
Voi olla kiinteä tai säädettävä.
Voi olla pyöriä tai ajaa kiskoilla liikkuvuutta varten.
Ristipalkit\/päätykuljeet - Kytke jalat ja tue siltaliikettä.

14. silta\/palkki (vaakasuuntainen pääpalkki)
Ensisijainen kuormitusrakenne, joka kattaa työalueen.
Yksi palkki-yksi säde (kevyemmät kuormat, kustannustehokas).
Kaksinkertainen palkki - kaksi palkkia (suurempi kapasiteetti, enemmän vakautta).


3. Vaunu- ja nostokokoonpano
Vaunu - liikkuu sillan\/palkin varrella, kantaen nostoa.
Voi olla manuaalinen tai moottorivetoinen.
Nostin - nostomekanismi (sähköketjun nosto tai langan nosto).
Sisältää koukun, rummun, moottorin ja jarrujärjestelmän.

4. Päätysautot\/pyörät
Sijaitsee porttijalkojen päissä.
Varustettu pyörillä tai pyörillä liikkumista varten:
Kiskoonpano-kulkee kiinteillä raiteilla (raskaiden nosturille).
Kumikiukenut-matkapuhelin ilman kiskoja (esim. RTG-nosturit porteissa).

5. Kiitotiejärjestelmä (kiskolle kiinnitetyille portaille)
Rails\/Tracks - Ohjaa nosturin liikettä.
Kiskekannat - Lukitse nosturi paikalleen tarvittaessa.

6. Ajaamekanismi (moottoroiduille nostureille)
Matkailumoottorit - Virta nosturin liike kiitotietä pitkin.
Vaihteistot ja jarrut - Ohjausnopeus ja pysähtyminen.

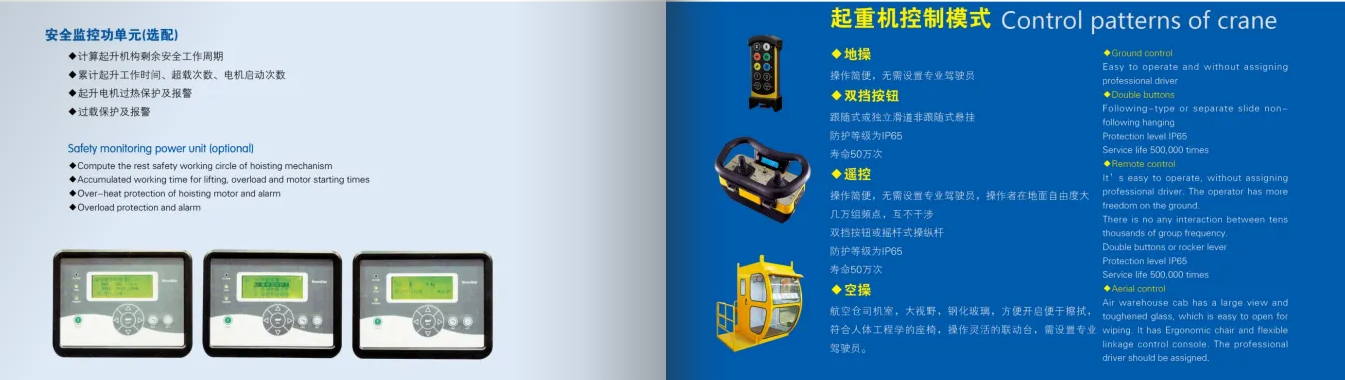

7. Ohjausjärjestelmä
Riipusohjaus - Kädessä pidettävä langallinen kaukosäädin.
Radiokaukosäädin - langaton toiminta.
Ohjaamon hallinta - Operaattori istuu matkustamossa (suurille nostureille).

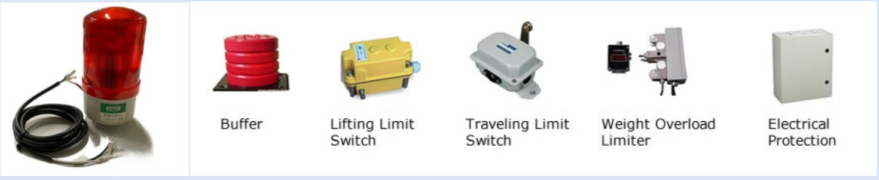

8. Turvakomponentit
Rajakytkimet-estä yli matkaa.
Ylikuormitussuojaus - estää kapasiteetin ulkopuolella nostamisen.
Raisuutumisen vastaiset anturit-käytetään monirankaan asetuksissa.
Hätäpysäkki (E-STOP)-Leikkaa heti virran.

.

9. Sähkö- ja virtalähde
Festoon -järjestelmä\/kaapelikela - hallinnoi virtakaapeleita.
Viinilähdejärjestelmä-raskaiden sähköisten nosturien.

10. Valinnaiset lisävarusteet
Levitteet - Konttien käsittelyyn (satama -nosturissa).
Magneetti- tai tyhjiöostot - teräslevyille tai hauraskuormille.
Punnitusjärjestelmä - mittaa kuormituksen painoa nostamisen aikana.

LUONNOS

Ylätutkimuksen nosturit ovat välttämättömiä materiaalien käsittelylaitteita, joita käytetään aloilla raskaiden kuormitusten nostamiseen ja siirtämiseen. Ne tarjoavat joustavuutta, voimaa ja tehokkuutta, mikä tekee niistä parempia kuin muut nosturityypit monissa sovelluksissa.

Yläkannan nosturien tärkeimmät edut
1. Korkea kuormituskyky ja vakaus
Voi nostaa 1 tonnista 500+ tonnille suunnittelusta riippuen.
Tupla-girder-rikosnosturit tarjoavat ylimääräistä vakautta raskaan nostamiseen.
2. Rakennusmuutoksia ei tarvita
Toisin kuin silta-nosturit, vatsanosturit ovat itsetukaavia (älä luota rakennusrakenteisiin).
Ihanteellinen ulkokäyttöön (portit, rakennustyöt) tai väliaikaiset asetukset.
3. Liikkuvuus ja joustavuus
Voidaan olla kiinnitetty, säädettävä tai kannettava (kumilla olevat pora-nosturit).
Voi kattaa suuret ulot (jopa 30 metrin+ teollisuussovelluksissa).
4. Tarkka kuormankäsittely
Sileä vaunun ja nostoliike mahdollistaa tarkan paikannuksen.
Muuttuvan nopeuden säätimet herkille tai nopealle toiminnalle.
5. Kustannustehokas ja heikko ylläpito
Alhaisemmat asennuskustannukset kuin silta -nosturit (kiitotien säteitä ei tarvita).
Kestävä rakenne vähentää pitkäaikaista huoltoa.
6. Turvallisuus ja vaatimustenmukaisuus
Varustettu ylikuormitussuojauksella, rajakytkimillä ja hätäpysäkkeillä.
Voidaan automatisoida vaarallisiin ympäristöihin.

Ylintarvojen nosturien teollisuussovellukset
1. Valmistus- ja kokoonpanotehdot
Liikkuvat raaka -aineet, koneet ja valmiit tuotteet.
Käytetään auto-, ilmailu- ja raskaslaitteiden valmistuksessa.
2. Rakennus- ja infrastruktuuri
Teräspalkkien, betonipaneelien ja esivalmistettujen rakenteiden nostaminen.
Kannettavat haarat auttavat silta- ja tienrakennuksessa.
3. Toimitus ja satamat (RTG & Container -käsittely)
Kumikiukeneet Gantry (RTG) -nosturit pino ja siirrä kuljetusastiat.
Laivanrakennuspihat käyttävät raskaita portaita koskevia nostureita rungon kokoonpanoon.
4. varastointi ja logistiikka
Raskaiden kuormalavojen, koneiden ja säilytystelineiden lastaaminen\/purkaminen.
Säädettävät haudat sopivat erilaisiin varaston ulkoasuihin.
5. Teräs- ja metalliteollisuus
Käämien, lakanoiden ja sulan metallilaukan käsittely.
Sähkömagneettiset nosturit romumetallien käsittelyyn.
6. Energia- ja voimalaitokset
Turbiinien, generaattoreiden ja muuntajien ylläpito.
Ydin- ja vesivoimalaitokset käyttävät erikoistuneita porausnostureita.
7. Kaivos- ja raskaan materiaalin käsittely
Malmin, suurten kaivoslaitteiden ja porauskomponenttien kuljettaminen.
8. Ilmailu ja ilmailutila
Ilma -aluksen runko- ja moottorin komponenttien kokoaminen.

1. Suunnittelu ja tekniikka

Yksityiskohtainen tekniikka: Kehitä yksityiskohtaisia ​​tekniikan piirustuksia ja eritelmiä, mukaan lukien pääpalkki, nostot, vaunu, loppuvaunujen ja muut komponentit.

Simulointi ja mallintaminen: Käytä tietokoneavustettua suunnittelua (CAD) ja simulointityökaluja nosturin suorituskyvyn mallintamiseen ja sen suunnittelun optimointiin.

2. Materiaalin valinta

Materiaalien tekniset tiedot: Valitse korkealaatuiset materiaalit, jotka täyttävät lujuuden, kestävyyden ja lämmönkestävyyden vaatimukset. Yleisiä materiaaleja ovat erittäin luja teräs, seokset ja erikoistuneet pinnoitteet.

Hankinta: Lähdemateriaalit hyväksytyiltä toimittajilta varmistaen, että ne täyttävät tarvittavat laatu- ja sertifiointistandardit.

3. Komponenttien valmistus

Leikkaus ja muotoilu: Leikkaa ja muotoile raaka -aineita vaadituihin komponentteihin, kuten palkeihin, pylväisiin ja kiinnikkeisiin. Tähän voi liittyä prosesseja, kuten plasman leikkaaminen, laserleikkaus ja koneistus.Hatseminen ja kokoonpano: hitsauskomponentit yhdessä nosturin rakenneosien muodostamiseksi. Tähän sisältyy pääpalkki, päätykuljeet ja muut kuormitusosat.

4. Kokoonpano

Alaryhmä: Kokota yksittäiset komponentit, kuten nostojärjestelmä, vaunu ja loppuvaunut, alakokoonpanoihin. Tähän sisältyy osien sovittaminen yhteen ja asianmukaisen kohdistuksen varmistaminen. MAIN ASENNUS: Yhdistä alakokoonpanot koko nosturin rakenteen rakentamiseksi. Tähän sisältyy nostin ja vaunun asentaminen pääpalkissa, päätykuljetusten kiinnittäminen ja ohjausjärjestelmien asentaminen.

5. Järjestelmien integrointi

Sähköjärjestelmät: Asenna sähkökomponentit, mukaan lukien moottorit, ohjauspaneelit, johdotukset ja anturit. Varmista, että nosturin sähköjärjestelmät on integroitu oikein ja testattu.

Ohjausjärjestelmät: Toimita ja määritä ohjausjärjestelmät, kuten ohjelmoitavat logiikkaohjaimet (PLC), kaukosäätimet ja turvalaitteet. Varmista, että ohjausjärjestelmät toimivat oikein ja kalibroidaan.

6. Testaus ja laadunvarmistus

ENNEN Operaatiotestaus: Suorita edeltäviä operaatiotestejä nosturin toiminnallisuuden tarkistamiseksi, mukaan lukien kuormitustestaus, nosto- ja matkamekanismien operatiivinen testaus sekä ohjausjärjestelmän tarkistukset.

Turvallisuustestaus: Varmista, että turvaominaisuudet, kuten rajakytkimet, hälytykset ja hätäpysähdykset, toimivat oikein ja täyttävät turvallisuusstandardit.

Tarkastus: Suorita nosturin rakenteen ja komponenttien yksityiskohtainen tarkastus varmistaaksesi suunnittelumääritysten ja laatustandardien noudattamisen.

7. Lopulliset säädöt ja kalibrointi

Hienosäätö: Tee tarvittavat säädöt nosturin suorituskyvyn optimoimiseksi ja sujuvan toiminnan varmistamiseksi. Tämä voi sisältää kalibrointianturit, säätimien säätämisen ja nostojärjestelmän hienosäätö.

Asiakirjat: Valmistele ja tarkista dokumentaatio, mukaan lukien käyttöohjeet, huolto -oppaat ja turvallisuusohjeet.

8. Toimitus ja asennus

Kuljetus: Järjestä nosturin kuljetus asennusalueelle varmistaen, että sitä käsitellään ja kuljetetaan turvallisesti vaurioiden estämiseksi.

Asennus: Valvo nosturin asennus asiakkaan laitokseen, mukaan lukien kokoonpano, kohdistus ja yhteys virtalähteisiin ja ohjausjärjestelmiin.

Koulutus: Tarjoa koulutusta operaattoreille ja huoltohenkilöstölle sen varmistamiseksi, että he tuntevat nosturin toiminta- ja turvallisuusmenettelyt.

9. Käyttöönotto ja luovutus

Käyttöönotto: Suorita lopulliset käyttöönottotestit varmistaaksesi, että nosturi toimii oikein reaalimaailman olosuhteissa ja täyttää suorituskykyvaatimukset.

Luovutus: Antakaa nosturi virallisesti asiakkaalle tarjoamalla kaikki tarvittavat asiakirjat, mukaan lukien vaatimustenmukaisuustodistukset, takuutiedot ja ylläpito -aikataulut.

Aineellinen tarkastus

Laaduntarkastus: Ostetuille raaka -aineille tehdään tiukka laatutarkastus varmistaakseen, että ne täyttävät suunnitteluvaatimukset ja kansalliset standardit.

Materiaalin varastointi: Pätevät materiaalit varastoidaan luokituksen mukaan korroosion tai vaurioiden estämiseksi.

Leikkaus ja muodostaminen

Teräsleikkaus: Käytä plasmanleikkausta, laserleikkausta tai liekinleikkausta ja muita tekniikoita teräksen leikkaamiseksi suunnittelupiirroksen koon mukaan.

Muodostuskäsittely: Muodosta teräslevy taivutuksen, valssaamisen, hitsauksen ja muiden prosessien avulla pääpalon, päätypalkin ja muiden rakenteellisten osien valmistamiseksi.

Hitsaus

Komponenttihitsaus: Leikkaus- ja muodostetut teräsosat hitsataan päärakenteisiin, kuten pääpalkki, päätypalkki ja vaunu. Hitsausprosessia on valvottava tiukasti rakenteellisen lujuuden ja hitsauslaadun varmistamiseksi.

Hitsaustarkastus: Käytä tuhoamattomia testaustekniikkaa (kuten ultraäänitestaus, radiografinen testaus) hitsausten tarkistamiseksi varmistaaksesi, että halkeamia tai muita vikoja ei ole.

Koneistus

Tarkkuus koneistus: Tarkkuuskoneys suoritetaan nosturin avainkomponenteille, kuten pyöräsarjoille, laakerin istuimille, hihnapyörille jne.

Koko koneen kokoonpano

Yleiskokoonpano: Ennakkokokoonpanon perusteella suoritetaan nosturin kokonaiskokoonpano, mukaan lukien pääpalkin lopullinen asennus, päätypalkki, nostomekanismi, kävelymekanismi jne.

Käyttöönotto ja testaus

Dynaamisissa olosuhteissa testataan nosturin toimintasuorituskyky, mukaan lukien noston, kävelyn, ohjauksen ja muiden toimintojen testaaminen. Kokotun sillan nosturin kokonaiskoko tarkistetaan sen varmistamiseksi, että kaikki mitat täyttävät suunnitteluvaatimukset.

Suihkutus ja korroosion vastainen käsittely

Pintakäsittely Ruosteen poisto: Ruosteen poisto nosturin pinnalla, yleisiin menetelmiin kuuluvat hiekkapuhallus, piikkitapa jne. Alukkeiden suihkutus: Suihke anti-korroosion vastainen pohjuste käsiteltyllä pinnalla metallin hapettumisen ja korroosion estämiseksi. Topkaiutin ruiskutusvärisumutus: Suihkutapinta asiakasvaatimusten tai teollisuusstandardien mukaan nosturille suojaava ja koristeellinen vaikutus. Merkintä: Merkitse nosturin tunnistustiedot ruiskuttamisen jälkeen eritelmien, kuten mallin, nimelliskuorman jne. Mukaisesti, jne.

Tehdas ja asennus

Pakkaus ja kuljetus

Pakkaussuojaus: Pakkaa nosturin avainkomponentit suojaavaksi vaurioiden estämiseksi kuljetuksen aikana. Kuljetusjärjestely: Valitse laitteiden koon ja kuljetusolosuhteiden mukaan sopiva kuljetusmenetelmä nosturin kuljettamiseksi asiakkaan sivustolle.

Hyväksyminen ja toimitus

Asiakkaiden hyväksyminen

Hyväksyntä paikan päällä: Asiakas suorittaa nosturin hyväksymisen paikan päällä sopimusvaatimusten ja teknisten eritelmien mukaisesti laitteiden suorituskyvyn ja laadun tarkistamiseksi.

Ongelmankorjaus: Jos ongelmia löytyy, valmistajan on korjattava ne ajoissa varmistaakseen, että laitteet täyttävät täysin asiakkaan vaatimukset. Toimitus- ja käyttökoulutus: Valmistaja kouluttaa yleensä asiakkaan operaattoreita varmistaakseen, että he voivat käyttää nosturia oikein ja turvallisesti.
