Moottori

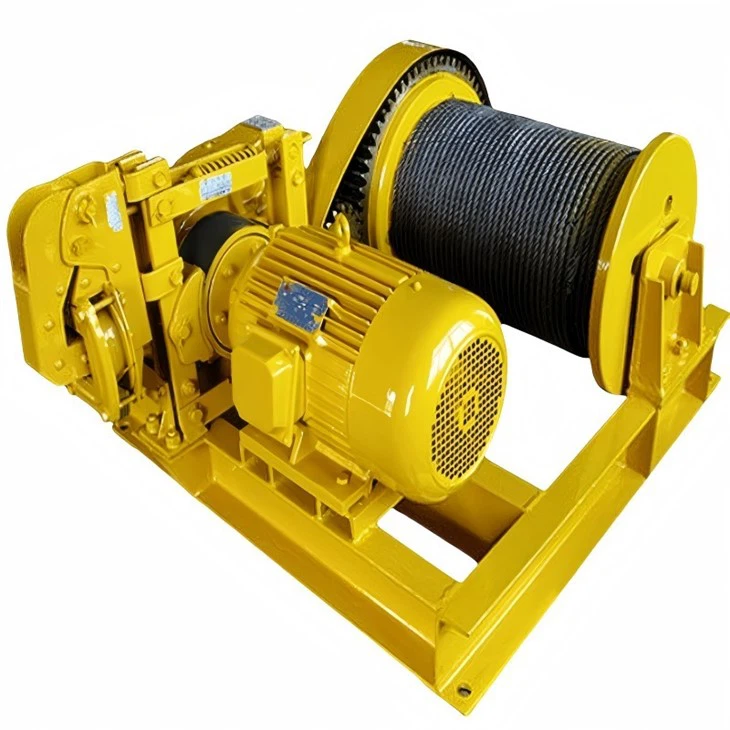

Moottoroitu vinssi on mekaaninen laite, jota käytetään raskaiden kuormien nostamiseen, vetämiseen tai laskemiseen moottoroidulla teholla. Se on tyypillisesti suunniteltu sähköllä tai hydraulisella moottorilla, joka ajaa vinssin rummua, kääntää tai purkaa kaapelin tai köyden esineiden siirtämiseksi. Moottoroituja vinssejä käytetään laajasti rakennus-, meri-, auto- ja teollisuussovelluksissa niiden tehokkuuden, voimakkuuden ja kyvyn suorittamisen vuoksi raskaiden tehtävien vuoksi.

1) Tärkeimmät ominaisuudet:

• Virtalähde: Voi olla sähköinen, hydraulinen tai pneumaattinen, tarjoamalla erilaisia ​​tehotasoja ja nopeutta sovelluksesta riippuen.
• Kuormakapasiteetti: Moottoroituja vinssejä on saatavana erilaisissa kapasiteetteissa, jotka kykenevät käsittelemään kuormia pienistä useisiin tonneihin.
• Ohjausjärjestelmä: Voidaan käyttää manuaalisesti kaukosäätimellä tai automaattisesti, mikä tarjoaa joustavuutta käytöstä.
• Kestävyys: Suunniteltu kestämään ankaria ympäristöjä, kuten ulko-, meri- tai rakennusasetuksia, materiaaleissa, kuten teräs tai alumiini rummusta ja rungosta.
• Turvaominaisuudet: Sisältää usein ominaisuuksia, kuten ylikuormitussuojausta, hätäpysäyksiä ja automaattisia jarrujärjestelmiä turvallisen käytön varmistamiseksi nosto- tai vetämistehtävien aikana.

Kapasiteetti: 1-1200 tonni

Köyden pituus: 6-2500 m

Nostokorkeus: Räätälöity asiakkaiden sivustoolosuhteiden mukaan

RAKENNE JOHTAMINEN: 220 V ~ 690V, 50-60 Hz, 3PH AC

Suojausluokka: IP54 IP55

Nosturin ohjaustila: PendentControl \/ kaukosäädin \/ ohjaamon ohjaus

1. Koko asetettu vinssikomponentit

Moottoroitu vinssijärjestelmä koostuu useista avainkomponenteista, jotka toimivat yhdessä tehokkaan nostamisen, vetämisen tai kuormien laskemisen aikaansaamiseksi. Tässä on erittely koko vinssikomponenttien joukosta:

1) moottori
Sähkömoottori: Virtaa vinssiä. Se voi olla AC tai DC sovelluksesta riippuen.
Hydraulinen moottori: Vinssille, jotka ovat virran hydraulisesti, tyypillisesti käytettyjä raskaita sovelluksia.
2) rumpu
Kylmä tai sylinteri, jonka ympärillä vinssilinja (köysi, kaapeli tai ketju) on haavoittu. Rumpu on vinssin nosto- tai vetämismekanismin ydin.
3) Vinssilinja (köysi, kaapeli tai ketju)
Lankaköysi: vahva ja kestävä, yleisesti käytetty teollisissa ja raskaissa vinsseissä.
Synteettinen köysi: kevyempi ja turvallisempi käsitellä kuin vaijeri, jota käytetään usein virkistysvinsseissä.
Ketju: Käytetään tietyissä sovelluksissa, jotka vaativat suurta lujuutta.
4) Jarrujärjestelmä
Estää vinssirummun purkamasta kuorman alla, kun vinssimoottori ei ole kihloissa. Se varmistaa turvallisuuden pitämällä kuorma paikallaan.
5) Vaihteisto (voimansiirto)
Muuntaa moottorin nopean lähtöä hitaammaksi, tehokkaammaksi liikkeeksi lisäämällä mekaanista etua nostamaan tai vetämään raskaampia kuormia.
6) Ohjausmekanismi
Langaton kaukosäädin: Antaa käyttäjän hallita vinssiä etäältä.
Langallinen kaukosäädin: kaapeliin kytketty laite vinssin toiminnan ohjaamiseksi.
Manuaalinen hallinta: Joissakin tapauksissa manuaalista vipua tai valitsinta käytetään vinssin toiminnan hallintaan.
7) Asennuskehys (pohja)
Kehys, joka pitää koko vinssijärjestelmän paikoillaan. Tämä voi olla osa ajoneuvoa, venettä tai kiinteää rakennetta vinssin käytöstä riippuen.
8) Fairlead
Vinssilinjan ohjausmekanismi, tyypillisesti metalli- tai rullajärjestelmä, joka auttaa varmistamaan linjan sujuvan liikkumisen rummuun aiheuttamatta kitkaa tai takertumista.
9) Kytkin tai vapaan kylän mekanismi
Mahdollistaa vinssirumun kiertää vapaasti ilman, että moottori on kytketty, mikä on hyödyllistä vetämällä linja manuaalisesti tai asettamaan vinssi uuden kuorman saamiseksi.
10) Sähkökomponentit
Akku: Virtaa moottoria, etenkin ajoneuvoon asennetuissa vinsseissä.
Kytkimet ja sulakkeet: Suojaa sähköjärjestelmä ja mahdollista vinssimoottorin asianmukainen toiminta.
Solenoidi: Hallitsee nykyistä virtausta moottoriin joissakin vinssijärjestelmissä, etenkin sähkövinsseissä.
11) Aja -akseli
Mekaaninen osa, joka välittää virtaa moottorista vaihdelaatikkoon tai suoraan vinssirumpuun joissakin malleissa.
12) Kuorman\/painon ilmaisin (valinnainen)
Joissakin vinssijärjestelmissä on sisäänrakennetut anturit, jotka mitataan vedettävän tai nostettavan kuorman mittaamiseksi, tarjoamalla reaaliaikaisia ​​tietoja vinssin suorituskyvystä ja turvallisuudesta.
13) Suojaava kotelo
Kattaa ja suojaa moottoria, vaihdelaatikkoa ja muita herkkiä komponentteja pölyltä, vedeltä ja muilta ympäristötekijöiltä.

2. Limit Switch -turvalaite

Rajakytkimen turvalaite moottoroituneessa vinssissä on kriittinen turvakomponentti, joka on suunniteltu estämään yli matkaa tai vaurioita vinssin mekanismia ja nostettava kuorma. Rajakytkin toimii havaitsemalla automaattisesti, kun vinssi on saavuttanut suurimman tai vähimmäismatkarajansa ja pysäyttämällä moottorin ylikuormituksen tai mekaanisen vian välttämiseksi.

Näin rajakytkimen turvalaite toimii moottoroidussa vinssissä:

• Ylimmänsuojaus: Rajakytkin asetetaan aktivoitumaan, kun vinssirumpu saavuttaa täysin laajennetun tai sisäänvedetyn asennon. Kun rumpu saavuttaa nämä paikat, kytkin katkaisee moottorin voiman estäen lisää liikkumista.
• Ylikuormitus estää: Kytkin auttaa myös suojaamaan vinssiä ylikuormitukselta varmistamalla, että moottori pysähtyy, kun se saavuttaa toiminnallisen alueensa lopun.
• Rajakytkintyypit:
• Mekaaninen rajakytkin: fyysinen mekanismi, joka laukaisee, kun vinssirumpu tai nostolaite saavuttaa tietyn pisteen.
• Sähkörajakytkin: Anturi, joka havaitsee vinssin sijainnin ja lähettää signaalin ohjausjärjestelmään moottorin pysäyttämiseksi, kun raja saavutetaan.
• Säädettävyys: Joitakin rajakytkimiä voidaan säätää pysäytyskohdan muuttamiseksi tarjoamalla joustavuutta vinssin aiotusta käytöstä riippuen.
• Parannettu turvallisuus: Rajakytkin voi estää vaarallisia tilanteita, kuten vinssikaapeleiden vaurioita, köyttä tai nostettavan kuorman. Se auttaa myös välttämään mahdollisia mekaanisia vikoja varmistamalla, että vinssi ei toimi suunnitellun alueensa ulkopuolella.

Yhteenvetona voidaan todeta, että moottoroidun vinssin rajakytkimen turvalaite on ratkaisevan tärkeä sekä operatiiviselle tehokkuudelle että turvallisuudelle varmistaen, että vinssi toimii mekaanisten rajojensa sisällä.

3. Turvalaite

Moottoroituja vinssejä käytetään usein eri toimialoilla, mukaan lukien rakennus, meri ja auto. Turvallisuuden varmistamiseksi moottoroidun vinssin käytön aikana on yleisesti mukana useita turvalaitteita ja ominaisuuksia:

1) ylikuormitussuojaus:

Tämä turvalaite katkaisee virran automaattisesti vinssille, kun se havaitsee, että kuorma on sen nimelliskapasiteetin ulkopuolella. Tämä estää moottoria ylikuumenemasta tai vahingoittamasta vinssimekanismia.
2) Automaattinen jarru:

Automaattinen jarrujärjestelmä sitoutuu, kun vinssi ei ole toiminnassa, jotta kuorma putoaa. Tämä on välttämätöntä kuorman vähentämisessä ja auttaa ylläpitämään kuorman hallintaa.
3) Rajakytkin:

Tämä turvaominaisuus estää vinssikaapelin ylittämisen, mikä voi johtaa vaurioihin tai epäonnistumiseen. Se varmistaa, että vinssi pysähtyy, kun kaapeli on täysin laajennettu tai vedetty.
4) Hätäpysäkki:

Helposti saavutettavissa oleva hätäpysäytyspainike antaa käyttäjille mahdollisuuden sammuttaa vinssin nopeasti hätätilanteessa, estää onnettomuuksia ja vaurioita.
5) Kuormanvalvontajärjestelmä:

Joissakin edistyneissä vinsseissä on kuormanvalvontajärjestelmä, joka tarjoaa reaaliaikaisen tiedon nostamisesta. Tämä auttaa operaattoreita välttämään vinssin ylikuormitusta.
6) Turvatietokoukku:

Monissa vinsseissä on koukkuja turva -salvalla, jotta kuorma estäisi vahingossa irrottamisen käytön aikana.
7) Säänkestävä ja pölynpitävä ominaisuudet:

Monet moottoroidut vinssit on suunniteltu säänkestävällä ja pölynpitävällä kotelolla moottorin ja elektroniikan suojaamiseksi ulkoisilta elementeiltä, ​​mikä varmistaa pitkäaikaisen luotettavuuden ja turvallisuuden.
8) Kaapelijännityksen seuranta:

Jotkut vinssit on varustettu järjestelmällä kaapelijännityksen seuraamiseksi, varmistaen, että kaapeli pysyy oikeassa jännityksessä ja välttää kaikki vaurioita aiheuttavat löysät.
9) Manuaalinen ohitus:

Manuaalinen ohitusvaihtoehto antaa operaattorille mahdollisuuden hallita vinssiä manuaalisesti, jos virtahäiriö tai toimintahäiriöt ovat.
Nämä turvalaitteet toimivat yhdessä turvallisen käytön varmistamiseksi, laitteiden vaurioiden estämiseksi ja onnettomuuksien riskin vähentämiseksi.

4. Luonnos

Motorisoidut vinssit tarjoavat useita etuja manuaalisiin vinssiin verrattuna:

Tehokkuus: Moottoriset vinssit ovat paljon nopeampia kuin manuaaliset, mikä mahdollistaa nopeammat vetämis- tai nostotehtävät. Tämä lisää tuottavuutta ja säästää aikaa.

Helppokäyttöisyys: Motorisoidun vinssin avulla operaattoreiden ei tarvitse manuaalisesti pyöriä tai ponnistelee fyysisesti vinssin käyttämiseen, mikä helpottaa raskaiden kuormien käsittelyä, etenkin vaativissa tilanteissa.

Johdonmukainen voima: Moottoroitu vinssi tarjoaa johdonmukaisen ja luotettavan määrän voimaa, mikä tekee niistä ihanteellisia raskaampien kuormien käsittelemiseen, mikä olisi vaikeaa manuaalisen vinssin kanssa.

Lisääntynyt kuormakapasiteetti: Moottoriset vinssit voivat käsitellä raskaampia kuormia manuaalisiin vinssiin verrattuna, koska ne saavat moottorit, jotka pystyvät tuottamaan enemmän voimaa.

TURVALLISUUS: Koska fyysisiä ponnisteluja vaaditaan vähemmän, operaattorivamman tai rasituksen riski on vähentynyt. Monissa moottoroiduissa vinsseissä on myös sisäänrakennetut turvaominaisuudet, kuten automaattiset jarrut.

Kauko-ohjauksen toimenpide: Monia moottoroituja vinssejä voidaan käyttää etäyhteydessä, mikä tarjoaa enemmän joustavuutta ja mukavuutta, etenkin vaarallisilla tai vaikeasti tavoitettavilla alueilla.

Monipuolisuus: Moottoroituja vinssejä on erikokoisia ja kokoonpanoja, mikä tekee niistä sopivia moniin sovelluksiin, mukaan lukien hinaus, nostaminen ja kuljetus teollisuudenaloilla, kuten rakentaminen, meri- ja maastoauto.

Kestävyys: Monet moottoroidut vinssit on rakennettu koville olosuhteille ja ne voivat kestää kauemmin kuin manuaaliset vinssit, joilla on asianmukainen ylläpito.

Nämä edut tekevät moottoroituista vinsseistä suositun vaihtoehdon raskaiden ja korkean kysynnän tehtäviin.

Moottoriset vinssit ovat monipuolisia työkaluja, joita käytetään monilla toimialoilla ja sovelluksilla, koska ne kykenevät vetämään, nostamaan tai sijoittamaan raskaita kuormia helposti. Tässä on joitain yleisiä moottoroidujen vinssien sovelluksia:

1. Rakentaminen
Kasvien materiaalien, kuten teräspalkkien, betonilohkojen ja muiden rakennustarvikkeiden nostaminen.
Kasvatut laitteet korotettuihin työalueisiin, kuten telineisiin tai kattoihin.
Liikkuvat koneet ja rakenneelementit paikoilleen.
2. Marine
Veneiden käynnistäminen ja hakeminen perävaunuista tai telakoilta.
Ankkurointi suuriin astioihin.
Lastin käsittely aluksilla ja offshore -alustoilla.
3. maasto- ja autoteollisuus
Ajoneuvon talteenotto maastotilanteissa (esim. Juuttuen ajoneuvon vetäminen mudasta tai lumesta).
Ajoneuvojen hinaus ja lastaaminen perävaunuihin.
Avustaminen vaikeassa maastonavigoinnissa.
4. kaivos- ja öljy ja kaasu
Liikkuvat laitteet ja materiaalit kaivoksista ja ulos.
Avustaminen putkilinjan asennuksissa.
Porauskomponenttien ja muiden raskaiden koneiden käsittely.
5. Teollisuus
Lastin lastaaminen ja purkaminen varastoihin.
Raskaiden koneiden asettaminen huoltoa tai asennusta varten.
Automatisoidut tuotantosovellukset, joissa tarvitaan vetämistä tai kiristämistä.
6. Metsätalous ja maatalous
Turkkien ja pudonnut puiden vetäminen metsätoiminnassa.
Maatilan laitteiden tai maa -alueen siirtäminen.
Kastelujärjestelmien tai raskaiden maatilojen työkalujen nostaminen.
7. Viihde \/ tapahtumat
Lavatuotteiden ja konserttien takila.
Raskaiden valaistuslaitteiden, maisemien tai muiden vaiheelementtien siirtäminen.
8. armeija
Sotilasajoneuvojen palauttaminen.
Raskaiden kenttälaitteiden ja väliaikaisten rakenteiden asettaminen.
9. Pelastus ja hätä
Palautusoperaatiot katastrofivyöhykkeillä.
Ajoneuvojen talteenotto- ja puhdistaminen hätätilanteiden aikana.
Korkean kulman pelastus ihmisten tai laitteiden nostamiseksi tai alentamiseksi.

Moottorivinssin tuotantomenettely
1. Suunnittelu ja tekniikka
Tarkista tekniset eritelmät ja asiakasvaatimukset.
Täydellinen mekaaninen ja sähkösuunnittelu (CAD -piirustukset, piirikaaviot).
Suorita rakenne- ja turvallisuuslaskelmat (esim. Kuorman kapasiteetti, stressianalyysi).
Viimeistele materiaalilasku (BOM) ja tuotannon suunnittelu.
2. materiaalien hankinta
Lähde -raaka -aineet, kuten:
Teräslevyt, akselit, rummut ja kehykset.
Sähkömoottori ja vaihdelaatikko.
Vaijeri tai synteettinen köysi.
Sähkökomponentit (ohjauspaneeli, kytkimet, rajoitukset).
Tarkasta saapuvat materiaalit laadun ja vaatimustenmukaisuuden saavuttamiseksi.
3. Mekaanisten komponenttien valmistus
Leikkaus: CNC tai teräslevyjen, putkien ja tankojen manuaalinen leikkaus.
Koneistus: sorvi-, jyrsintä-, poraus- ja jauhatustoiminnot tarkkoihin komponentteihin (rummut, akselit, laakerit koteloon).
Hitsaus: Hitsauskehys, pohja, rummun tukirakenteet WPS: n jälkeen (hitsausmenettelyjen määritelmä).
Pintakäsittely: Ammun räjäyttäminen, pohjustus ja maalaus korroosionkestävyydelle.
4. Kokoonpanoprosessi
Mekaaninen kokoonpano:
Kiinnitä Winch -rumpu laakereille ja akselille.
Asenna vaihdelaatikko ja kohdista rummun akselin kanssa.
Kokota sähkömoottori vaihdelaatikolla.
Kiinnitä pohjakehys ja kiinnitä kaikki mekaaniset komponentit.
Sähkökokoonpano:
Asenna sähköohjauslaatikko.
Lanka sähkömoottori ohjauspaneeliin ja turvakytkimiin.
Kytke rajakytkimet, hätäpysäytys ja muut ohjauslaitteet.
Varmista, että kaikki kiinnittimet vääntyvät eritelmien mukaisesti.
5. Laadunvalvonta ja tarkastus
Valmistettujen osien ulottuvuuden tarkastus.
Hitsaustarkastus (visuaalinen, NDT tarvittaessa).
Rummun ja akselin kohdistus ja vuokraustarkastus.
Sähköinen jatkuvuus- ja eristysvastuskokeet.
Varmista suunnittelu- ja turvallisuusstandardien vaatimustenmukaisuus (ISO, CE jne.).
6. Testaus
Kuormitustestaus: Vahvista moottorin kierto, jarrujärjestelmä, rajakytkimet ja hallintalaitteet.
Kuormitustestaus: Suorita staattiset ja dynaamiset kuormitustestit nimelliskapasiteetin mukaan (esim. 1,25x tai 1,5x kuorma).
Funktionaalinen testaus: Simuloi normaalia toimintaa (nosto, alentaminen, hätäpysäytystoiminto).
7. viimeistely
Levitä lopullinen maali tai pinnoite asiakas- tai teollisuusstandardien mukaisesti.
Asenna tyyppikilpi eritelmien kanssa (malli, kapasiteetti, sarjanumero).
Voitele liikkuvat osat (laakerit, vaihteet, vaijeri).
Puhdista ja valmista tuote lähettämistä varten.
8. Pakkaus ja toimitus
Pakkaa vinssi ja lisävarusteet (esim. Kauko -ohjain, käyttöohje).
Valmistaudu lähetykseen, mukaan lukien korroosion vastaiset toimenpiteet tarvittaessa.
9. Asiakirjat
Valmistele ja tarjoa:
Laadun tarkastusraportit.
Testaustodistukset.
Käyttö- ja huolto -opas.
Takuu ja vaatimustenmukaisuustodistukset.
