Nosturin jänneväli ja korkeus
Siltanostureiden jännevälin ja korkeuden oikea laskeminen on välttämätöntä sekä turvallisuuden että toiminnan tehokkuuden kannalta. Jänniteellä tarkoitetaan nosturin kahden kiitotiepalkin välistä etäisyyttä, kun taas korkeus määrittää pystysuoran välyksen nosturin koukun tai nostimen ja sen alla olevan lattian välillä. Näillä kahdella tekijällä on tärkeä rooli nosturin toiminnassa, mikä varmistaa, että se pystyy käsittelemään kuormia turvallisesti ilman välysongelmia tai toiminnallisia esteitä.
Tämän oppaan tarkoituksena on tarjota sinulle tietoa ja työkaluja jännevälin ja korkeuden tarkkaan laskemiseen. Ymmärtämällä nämä keskeiset mittaukset voit varmistaa, että nosturisi toimii tehokkaasti käytettävissä olevassa tilassa vaarantamatta turvallisuutta tai tehokkuutta. Suunnitteletpa uutta nosturijärjestelmää tai päivität olemassa olevaa nosturijärjestelmää, jänne- ja korkeuslaskelmien tekeminen oikein on ensimmäinen askel kohti onnistunutta asennusta ja pitkäkestoista toimintaa.
Miksi sillä on merkitystä
Oikein laskettu nosturin jänneväli ja korkeus ovat ratkaisevan tärkeitä käyttöongelmien välttämiseksi ja riskien minimoimiseksi. Jos nämä mittaukset ovat virheellisiä, voi olla välysongelmia, jotka häiritsevät kuorman käsittelyä, voivat aiheuttaa nosturin toimintahäiriöitä tai aiheuttaa turvallisuusriskejä. Esimerkiksi jos nosturin korkeus on liian matala, kuormalla ei välttämättä ole tarpeeksi pystysuoraa tilaa turvalliseen nostoon ja liikkumiseen. Vastaavasti väärän kokoinen jänneväli voi aiheuttaa virheellisen kohdistuksen kiitotieen tai aiheuttaa nosturin tehottoman toiminnan, mikä johtaa järjestelmään liialliseen rasitukseen.
Lisäksi tarkat nosturin jänneväli- ja korkeuslaskelmat edistävät nosturin pitkäikäisyyttä ja tehokkuutta. Oikealla välyksellä ja jännevälillä nosturi kuluu vähemmän, mikä vähentää korjausten tiheyttä ja kustannuksia. Lisäksi hyvin laskettu nosturiasetus varmistaa nosturin sujuvan toiminnan, mikä lisää tuottavuutta ja vähentää seisokkien riskiä.
Oikeat jänneväli- ja korkeuslaskelmat mahdollistavat sen, että nosturi sopii täydellisesti ympäristöönsä ja varmistaa, että se suorittaa sille asetetut tehtävät vaarantamatta turvallisuutta, luotettavuutta tai toimivuutta.
Laskennan keskeiset tekijät
Nosturin jänneväliä ja korkeutta laskettaessa on otettava huomioon useita tekijöitä:
Katon korkeus: Käytettävissä oleva pystysuora tila laitoksessa on ratkaisevassa roolissa nosturin korkeuden ja välyksen määrittämisessä. Katon korkeus rajoittaa sitä, kuinka korkealle nosturi voi nostaa kuormia ja kuinka paljon tilaa on käyttäjille ja laitteille.
Rakennuksen asettelu: Rakennuksen tai työtilan asettelu vaikuttaa nosturin jänneväliin ja korkeuteen. Tilan käytettävissä oleva kokonaisleveys määrittää suurimman jännevälin, kun taas pystysuora layout määrittää turvallisen toiminnan edellyttämän tilan.
Kuorman välys: Nosturin käsittelemien kuormien koon, painon ja tyypin ymmärtäminen on ratkaisevan tärkeää. Kuorman korkeus ja nostovaatimukset vaikuttavat suoraan tarvittavaan nosturin korkeuteen ja turvarakoihin turvallisen käytön varmistamiseksi.
Turvamarginaalit: Sisällytä aina turvamarginaali suunnittelulaskelmiin, jotta kuorman heilahtelu, nosturin liike ja toiminnalliset säädöt voidaan tehdä. Tämä ylimääräinen välys auttaa estämään onnettomuuksia ja varmistaa nosturin sujuvan toiminnan myös vaihtelevissa olosuhteissa.
Kattotila: Harkitse muita yläpuolella olevia ominaisuuksia, jotka voivat vaikuttaa nosturin korkeuteen, kuten LVI-järjestelmät, valaisimet tai rakennustuet. Nämä elementit saattavat vaatia säätöjä nosturin suunnitteluun, jotta varmistetaan, että nosturin toimintaa ei häiritä.
Kun kaikki nämä tekijät otetaan huomioon, voit laskea oikean jännevälin ja korkeuden, mikä varmistaa, että nosturi toimii tehokkaasti ympäristössään pitäen samalla turvallisuuden ja tehokkuuden keskipisteenä.
Nosturin jänteen ja korkeuden perusteet
Crane Span
Nosturin jänneväli viittaa vaakasuoraan etäisyyteen kahden kiitotien palkin välillä, joilla nosturi kulkee. Tämä etäisyys määrittää alueen leveyden, jonka nosturi voi kattaa käytön aikana. Yksinkertaisesti sanottuna jänneväli on nosturin liikeradan leveys, ja se vaikuttaa siihen, kuinka pitkälle nosturi voi liikkua vaakasuunnassa laitoksen poikki.
Asiaan vaikuttavat tekijät:
Tilojen asettelu: Nosturia käyttävän rakennuksen tai työtilan yleinen suunnittelu ja koko ovat tärkeitä näkökohtia. Tilan käytettävissä oleva leveys määrää nosturin jännevälin, ja mahdolliset esteet (kuten pilarit tai seinät) on otettava huomioon, jotta nosturi pääsee liikkumaan vapaasti tilassa.
Kuorman koko: Nosturin käsittelemien kuormien koko vaikuttaa myös jänneväliin. Suuremmat tai monimutkaisemmat kuormat voivat vaatia leveämmän etäisyyden liikkuakseen tehokkaasti työtilan poikki. Esimerkiksi ylisuuria osia nostava nosturi saattaa tarvita leveämmän välin oikean ohjauksen ja kuormankäsittelyn varmistamiseksi.
Tarvittava käyttötila: Nosturin suunniteltu käyttöalue sanelee tarvittavan käyttötilan määrän. Jos nosturia käytetään ympäristössä, jossa on erityistehtäviä (kuten suurten, tilaa vievien materiaalien tai laitteiden käsittely), suurempi jänneväli saattaa olla tarpeen näiden vaatimusten täyttämiseksi ja ohjattavuuden parantamiseksi.
Nosturin korkeus (välys)
Nosturin korkeus viittaa pystysuoraan tilaan lattian ja nosturin nostimen tai sillan alapuolen välillä. Tämä mitta on olennainen määritettäessä, kuinka paljon tilaa nosturilla on nostaa kuormia turvallisesti ja tehokkaasti. Tila ei vaikuta ainoastaan nostettavien kuormien korkeuteen, vaan myös kuljettajien ja huoltohenkilöstön turvallisuuteen ja helppokäyttöisyyteen.
Huomioon otettavat tekijät:
Katon korkeus: Rakennuksen katon korkeus vaikuttaa suoraan nosturin suurimman nostokorkeuden määrittämiseen. Nosturin korkeuden on sallittava riittävä tila kuormien nostamiseen ilman, että yläpuoliset rakenteet, kuten palkit, kanavat tai valaisimet, häiritsevät.
Kuormavara: Käsiteltyjen kuormien tyyppi ja koko määräävät vaaditun korkeusvaran. Suuremmat kuormat saattavat tarvita pystysuoraa lisätilaa, jotta ne voidaan nostaa turvallisesti joutumatta kosketuksiin ympäröivien rakenteiden kanssa.
Koukun korkeus: Koukun korkeus on lattian ja nosturin nostokoukun välinen etäisyys sen suurimmalla jatkeella. Tämä mittaus vaikuttaa suoraan nosturin nostokykyyn ja korkeuteen, jolla se voi asettaa tai nostaa kuormia.
Turvamarginaalit: Ota aina turvamarginaali huomioon nosturin korkeutta laskeessasi. Nämä marginaalit ovat välttämättömiä mahdollisten ongelmien, kuten kuorman heilahtelun, nosturin liikkeen tai odottamattomien välysvaatimusten estämiseksi käytön aikana. Riittävä turvaväli varmistaa, että nosturi voi toimia tehokkaasti vaihtelevissa kuormitusolosuhteissa ja säilyttää toiminnan joustavuuden.
Ymmärtämällä perusteellisesti nosturin jännevälin ja korkeuden sekä näihin mittauksiin vaikuttavat tekijät voit varmistaa, että nosturisi on suunniteltu optimaalisesti sekä turvallisuuden että toiminnan tehokkuuden kannalta laitoksessasi.
Avaintekijät nosturin jännevälin ja korkeuden laskennassa
Rakennuksen pohjaratkaisu ja tilojen mitat
Rakennuksen kokonaismitat: Ensimmäinen askel nosturin jännevälin ja korkeuden laskemisessa on ymmärtää rakennuksen pohjaratkaisu ja mitat. Tämä sisältää pituuden, leveyden ja käytettävissä olevan korkeuden laitoksessa. Käytettävissä oleva leveys auttaa määrittämään nosturin jännevälin, kun taas korkeus määrittelee välyksen, joka tarvitaan nosturin toimintaan esteettä.
Rakennuksen rakenne ja nosturin koko: Rakennuksen rakennesuunnittelun ja nosturin koon välinen suhde on olennainen. Tukipalkit, pilarit, seinät ja muut arkkitehtoniset ominaisuudet vaikuttavat siihen, mihin ja miten nosturi voidaan sijoittaa. Esimerkiksi pilarit voivat vähentää käytettävissä olevaa jänneväliä ja matalat katot voivat rajoittaa nosturin nostokykyä. Rakennuksen rakenteellisten rajoitusten ymmärtäminen varmistaa, että nosturi sopii ja toimii tehokkaasti käytettävissä olevassa tilassa.
Kuormavaatimukset
Kuormien koko, paino ja muoto:
Yksi tärkeimmistä tekijöistä nosturin jänneväliä ja korkeutta määritettäessä on sen käsittelemien kuormien tyyppi. Eri kuormilla on erilaiset tilavaatimukset:
Paino: Raskaammat kuormat vaativat usein vahvempia nosturirakenteita ja saattavat tarvita leveämpiä jännevälejä tarvittavan nostovoiman saavuttamiseksi.
Koko ja muoto: Ylisuuret tai hankalasti muotoillut kuormat voivat vaatia enemmän tilaa liikkuakseen turvallisesti. Esimerkiksi suuret koneet tai pitkät palkit tarvitsevat runsaasti tilaa sekä korkeudessa että jännevälissä, jotta ne eivät joutuisi kosketuksiin seinien tai muiden rakenteiden kanssa liikkeen aikana.
Nostokorkeus:
Korkeus, jolla nosturin on nostettava kuorma, on ratkaiseva yleisten välysvaatimusten kannalta. Korkeat katot saattavat olla tarpeen, jos nostat suuria tai korkeita esineitä. Lisäksi on tärkeää ottaa huomioon nosturin koukun korkeus sen korkeimmassa asennossa ja varmistaa, että siellä on riittävästi tilaa kuormien nostamiseen ja ohjaamiseen ilman esteen vaaraa.
Turvamarginaalit
Käyttöturvallisuusaukot: Turvamarginaalit ovat ratkaisevan tärkeitä laskettaessa sekä nosturin jänneväliä että korkeutta. Näitä ovat lisätila, jota tarvitaan nosturin heilahtelun, kuorman heilahtelun ja odottamattomien liikkeiden huomioon ottamiseksi toiminnan aikana. Esimerkiksi nosturit voivat kokea jonkinasteista vaaka- tai pystysuuntaista heilahtelua, erityisesti nostettaessa raskaita tai epätasapainoisia kuormia. Lisätila näille liikkeille vähentää onnettomuusriskiä ja varmistaa sujuvan toiminnan.
Kuorman liike ja heiluminen: On tärkeää, että kuorma voi liikkua turvallisesti riittävästi. Nostettaessa ja kuljetettaessa kuormia, erityisesti raskaita, on mahdollista, että kuorma heiluu tai heilahtelee, varsinkin jos nosturi liikkuu suuremmilla nopeuksilla tai pitkiä matkoja. Laskemalla heilahtelun voit varmistaa, että nosturin välys on riittävä välttääksesi törmäyksen rakenneosiin, koneisiin tai henkilöihin.
Tulevat laiteasennukset: On myös viisasta varata lisätilaa mahdollisille tuleville laitteille tai päivityksille, kuten lisänostureille tai varastojärjestelmille. Hieman ylimääräinen tila mahdollistaa joustavuutta tulevaisuudessa, varsinkin jos kiinteistön käyttötarpeet kehittyvät tai kasvavat.
Riittävät turvamarginaalit kuorman liikkeelle, heilahtelulle ja mahdollisille laajennuksille takaavat, että nosturijärjestelmä on turvallinen, tehokas ja mukautuva tulevina vuosina. Näiden tekijöiden asianmukainen suunnittelu ja huomioon ottaminen minimoi toimintahäiriöt ja parantaa pitkän aikavälin suorituskykyä.
Vaiheittainen opas nosturin jännevälin laskemiseen
Mittaa laitoksen leveys
Aloita mittaamalla sen laitoksen tai rakenteen kokonaisleveys, johon nosturi asennetaan. Mittaus tulee tehdä seinästä seinään kohdista, joissa nosturi liikkuu, jotta varmistetaan tarkkuus nosturin oikeaan sovitukseen.
Mittaa sekä maanpinnasta että yläpuolelta rakenteellisten elementtien huomioon ottamiseksi.
Ota huomioon kaikki esteet, kuten pylväät, palkit tai tuet, jotka voivat rajoittaa nosturin jänneväliä tai liikettä.
Mittaamalla rakennuksen leveyden tarkasti voit määrittää, kuinka paljon tilaa nosturilla on kulkureitilleen, jolloin varmistetaan, että rakenteelliset esteet eivät häiritse sen liikettä.
Määritä vaadittu jänneväli
Kun sinulla on rakennuksen leveys, seuraava askel on valita nosturin jänneväli. Jännite on kahden kiitotien palkin välinen etäisyys, jota nosturi kulkee. Jämmävälissä tulee olla sekä rakennuksen leveys että kuormitusmitat.
Yksipalkkinosturit: Ihanteelliset kevyemmille kuormille, näillä nostureilla on kapeampi jänneväli ja ne ovat kustannustehokkaita pienempiin käyttötiloihin.

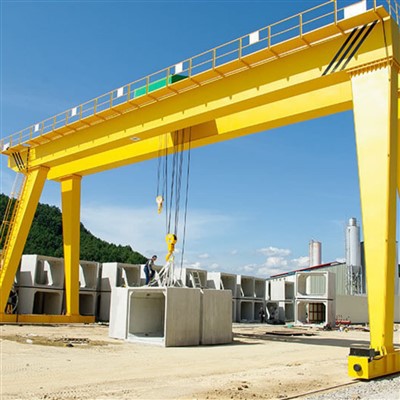

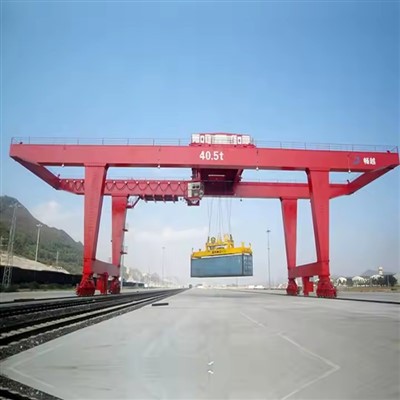

Kaksipalkkinosturit: Nämä soveltuvat raskaammille kuormille ja vaativat laajemman jännevälin lisääntyneen nostokapasiteetin vuoksi. Ne tarjoavat paremman vakauden, mutta tarvitsevat enemmän tilaa.
Vaadittua jänneväliä määritettäessä on tärkeää ottaa huomioon nosturin käsittelemien kuormien koko ja paino. Suuremmat tai raskaammat kuormat voivat vaatia leveämmän jännevälin oikean noston ja liikkeen mahdollistamiseksi.
Lisää turvallisuus- ja käyttöaukot
Sujuvan toiminnan varmistamiseksi lisää turvaraot nosturin molemmille puolille. Tämä ylimääräinen tila ottaa huomioon kaiken heilumisen tai liikkeen, erityisesti nostettaessa raskaita tai epätasapainoisia kuormia.
Turvaraot: Tyypillisesti 3-6 tuumaa kummallakin puolella, nämä raot auttavat välttämään rakennuksen rakenteen aiheuttamia häiriöitä ja estämään onnettomuuksia.
Tulevat muutokset: On myös tärkeää jättää tilaa mahdollisille tuleville laajennuksille, kuten uusien nostureiden tai laitteiden lisäämiselle. Ylimääräinen tila mahdollistaa joustavuuden tulevia päivityksiä varten ilman, että nosturin infrastruktuuriin tarvitsee tehdä merkittäviä muutoksia.
Turvaraot ja tilaa tuleville päivityksille ovat välttämättömiä, jotta nosturi toimii moitteettomasti ja laitos mukautuu tuleviin käyttötarpeisiin ilman suuria muutoksia.
Vaiheittainen opas nosturin korkeuden ja välyksen laskemiseen
Mittaa katon korkeus
Aloita määrittämällä katon kokonaiskorkeus lattiasta kattoon tai tukipalkkiin. Tämä on suurin käytettävissä oleva pystysuora tila nosturille ja sen komponenteille.
Harkitse rakenteellisia ominaisuuksia: Ota huomioon kaikki esteet, kuten LVI-järjestelmät, kanavat, valaisimet tai yläpuoliset putket, jotka voivat vähentää nosturin vapaata tilaa.
Tarkka mittaus: Varmista, että mittaus tehdään lattiatasolta katon korkeimpaan kohtaan, varsinkin jos on kaltevia kattoviivoja tai epätasaisia rakenteita.
Katon korkeutta mittaamalla määrität nosturin liikeradan ylärajat ja varmistat, että nosturi istuu ja toimii turvallisesti käytettävissä olevassa tilassa.
Määritä koukun korkeus
Laske seuraavaksi koukun vähimmäiskorkeus, joka vaaditaan turvalliseen kuormankäsittelyyn. Koukun korkeus on pystysuora etäisyys lattiasta nosturin koukun pohjaan.
Kuorman kokoa koskevat huomiot: Nostettavan kuorman korkeuden kerroin. Suuremmat tai isommat kuormat saattavat vaatia korkeamman koukun, jotta vältetään häiriö kattoon tai muihin esteisiin.
Tilavaatimukset: Joissakin toiminnoissa, kuten korkeiden tai ylimitoitettujen esineiden siirtämisessä, voi olla tarpeen lisätä vapaata tilaa sekä nosturin että kuorman vaurioitumisen estämiseksi.
Koukun korkeus varmistaa, että nosturi voi nostaa ja siirtää kuormia turvallisesti ilman häiriöitä, samalla kun itse kuormalle on riittävästi tilaa ajon aikana.
Lisää turvamarginaali nosturimatkalle
Dynaamisten liikkeiden ja käyttöturvallisuuden huomioon ottamiseksi sisällytä turvamarginaali kuorman korkeimman kohdan ja katon väliin. Näin varmistetaan, että sekä nosturin nosto- että laskutoimiin jää riittävästi tilaa.
Turvavälit: Lisää puskurivyöhyke (tyypillisesti muutaman tuuman) kuorman yläpuolelle, jotta se ei pääse kosketuksiin kattoon noston tai laskemisen aikana.
Dynaamiset huomiot: Ota huomioon kaikki heilahtelut tai kuorman liikkeet, joita voi esiintyä nosturin ollessa käytössä, erityisesti raskaiden tai epäsäännöllisen muotoisten kuormien yhteydessä.
Turvamarginaali auttaa estämään törmäyksiä kattoon ja varmistaa nosturin sujuvan toiminnan myös vaihtelevissa olosuhteissa, mikä vähentää onnettomuusriskiä ja vahinkoja nosturin ja sen ympäristön kannalta.
Ympäristö- ja toimintatekijöiden huomioon ottaminen
Lämpötila- ja säänäkökohdat
Nosturin jänneväliä ja korkeutta laskettaessa on tärkeää ottaa huomioon ympäristöolosuhteet, sillä lämpötilan vaihtelut voivat vaikuttaa merkittävästi nosturin suorituskykyyn ja rakenteeseen.
Lämpötilan muutosten vaikutus: Teräs ja muut nosturin osat voivat laajentua tai supistua lämpötilan muutosten myötä, mikä voi vaikuttaa välykseen ja toimintaan. Tämä on erityisen tärkeää tiloissa, jotka ovat alttiina äärimmäisille lämpötiloille.
Korkean kuumuuden ympäristöt: Terästehtaiden kaltaisissa ympäristöissä, joissa lämpötilat voivat nousta merkittävästi, nosturin komponentit on suunniteltava kestämään lämpöä. Tämä saattaa vaatia suuremman välyksen, jotta nosturi toimii turvallisesti ilman kuumennettujen rakenteiden häiriöitä.
Kylmäsäilytysolosuhteet: Kylmissä ympäristöissä, kuten kylmävarastoissa, nosturijärjestelmä tulee suunnitella materiaaleista, jotka kestävät alhaisia lämpötiloja haurastumatta tai menettämättä rakenteellista eheyttä. Lisätilaa saatetaan tarvita huurteen muodostumisen huomioon ottamiseksi tai laajennetut turvamarginaalit onnettomuuksien välttämiseksi.
Ymmärtämällä, miten ympäristötekijät vaikuttavat nosturin toimintaan, voit varmistaa, että nosturi on rakennettu kestämään ja toimimaan tehokkaasti erilaisissa lämpötiloissa.
Huolto ja tulevat muutokset
Tulevien huollon ja mahdollisten päivitysten huomioon ottaminen on kriittistä nosturin jänneväliä ja korkeutta suunniteltaessa.
Säännölliset tarkastukset ja säädöt: Suunnittele säännölliset tarkastukset ja huoltoaikataulut osana nosturin elinkaarta. Varmista, että nosturin suunnittelu mahdollistaa helpon pääsyn tärkeimpiin huoltoa vaativiin osiin, kuten nostimet, moottorit tai ohjausjärjestelmät.
Tilaa muokkauksille: Tulevat päivitykset tai säädöt, kuten uusien nostimien, moottoreiden tai jopa kehittyneempien siltajärjestelmien asentaminen, saattavat olla tarpeen. Jätä nosturin ympärille lisää tilaa näiden muutosten mukauttamiseksi tarvitsematta muuttaa merkittävästi olemassa olevaa kokoonpanoa.
Ennakoiva suunnittelu: Ajattelemalla eteenpäin voit välttää häiriöt, kun muutoksia tarvitaan, ja vähentää seisokkeja, mikä säästää sekä aikaa että rahaa.
Tulevien tarpeiden huomioiminen nosturin suunnitteluvaiheessa auttaa vähentämään pitkäaikaisia toimintahäiriöitä ja varmistaa, että nosturi pysyy mukautuvana muuttuviin liiketoiminnan vaatimuksiin.
Lattiatila ja turvamarginaalit
Nosturin jalanjälki ja käytettävissä oleva lattiapinta-ala ovat ratkaisevan tärkeitä turvallisuuden, tehokkuuden ja vaatimustenmukaisuuden varmistamisessa laitoksessasi.
Käyttäjä- ja laitetila: Varmista, että nosturin käyttäjille on riittävästi tilaa päästä turvallisesti ohjauspaneeleihin ja että nosturi voi ohjata kuormia ilman esteitä. Harkitse kuljettajan näköetäisyydelle tarvittavaa tilaa sekä huoltohenkilöstön ja pelastushenkilöstön kulkuväyliä.
Tilojen asettelu: Vältä sijoittamasta nosturijärjestelmää paikkoihin, jotka voivat haitata kävelyä, varastointia tai muita tärkeitä toimintoja. Nosturi ei saa tukkia kriittisiä reittejä tai luoda pullonkauloja, jotka voivat vaarantaa työnkulun.
Turvamarginaalit: Jätä lisätilaa nosturin liikeradan ja kiinteiden esineiden (kuten seinien, koneiden tai muiden nostureiden) väliin tahattomien törmäysten estämiseksi. Näiden turva-aukojen toteuttaminen varmistaa nosturin turvallisen toiminnan ja minimoi laitteiden, ihmisten ja itse laitoksen vahingoittumisriskin.
Ottamalla huomioon lattiatilan ja turvamarginaalit voit varmistaa, että nosturi toimii tehokkaasti vaarantamatta laitoksesi käyttövirtaa tai turvallisuutta.
Käytännön esimerkki:Kantaman ja korkeuden laskeminen tietylle laitokselle
Skenaarion asetukset
Kuvittele, että työskentelet 50 x 80 jalan varaston kanssa, jonka kattokorkeus on 25 jalkaa. Oikean nosturisuunnittelun varmistamiseksi meidän on laskettava jänneväli ja korkeus nosturin nosturille, joka sopii näihin mittoihin ja täyttää käyttötarpeet ja turvallisuusstandardit.
Tilojen mitat:
Varaston mitat: 50 jalkaa leveä ja 80 jalkaa pitkä.
Katon korkeus: 25 jalkaa lattiasta kattoon.
Käytämme nyt näitä mittauksia nosturin jännevälin, korkeuden ja turvamarginaalien määrittämiseen.
Mittausten vaiheittainen soveltaminen
Mittaa rakennuksen leveys ja katon korkeus
Aloita tilojen perusmitoista: varasto on 50 jalkaa leveä ja katto 25 jalkaa korkea. Nämä arvot ohjaavat sekä jänne- että korkeuslaskelmia.
Määritä nosturin jänneväli
Jännite on kahden kiitotien palkin välinen etäisyys, jolla nosturi kulkee. Ihannetapauksessa nosturin jännevälin tulisi vastata varaston leveyttä, ja turvallisuuden vuoksi on oltava tilaa. Tässä tapauksessa valitsemme 48 jalan jänneväliksi, mikä sallii 1-jalan turvamarginaalin molemmille puolille.
Määritä nosturin korkeus (välys)
Korkeus viittaa lattian ja nosturin nostimen tai sillan alapinnan väliseen etäisyyteen. Turvallisen toiminnan varmistamiseksi jätä koukun ja katon väliin 5 jalkaa vapaata tilaa sekä 2-jalan turvamarginaali nosturin liikkumista varten. Tämä tarkoittaa, että koukun korkeuden tulee olla 18 jalkaa (25-jalan katto - 5 jalkaa välys - 2 jalkaa turvamarginaali).
Lisää turvallisuus- ja toimintamarginaalit
Sujuvan liikkeen varmistamiseksi ja törmäysvaaran vähentämiseksi lisää 2-jalkaturvaväli nosturin molemmille puolille. Tämä tila on tärkeä kuorman heilahtelulle ja nosturin heilahtelulle, mikä varmistaa, että tilaa on riittävästi turvalliselle käytölle.
Lopulliset mitat:
Nosturin jänneväli: 48 jalkaa (sopii varaston leveyteen turvamarginaalien kanssa)
Nosturin korkeus: 18 jalkaa (sopii koukun korkeuden ja toimintamarginaalit)
Säädöt kuormitusvaatimusten perusteella
Kun perusmittaukset on asetettu, säätöjä on tehtävä erityisten kuormitusvaatimusten mukaan.
Säädöt suuria koneita tai raskaita kuormia varten
Jos nosturia tarvitaan suurten koneiden tai raskaiden komponenttien nostamiseen, on otettava huomioon kuorman korkeus. Esimerkiksi:
Jos kuorma on korkea (esim. suuret laitteet), nosturin koukun korkeutta on nostettava välyksen varmistamiseksi.
Raskaille kuormille saatetaan tarvita lisätilaa, jotta nosturi voi nostaa ja siirtää esinettä turvallisesti ilman ylikuormitusriskiä.
Tarvittavan koukun korkeuden laskeminen
Oletetaan, että itse kuorma on 10 jalkaa korkea. Jotta tämä kuorma voidaan nostaa turvallisesti, nosturin on pystyttävä ottamaan huomioon sen korkeus, tarvittava välys ja lisäturvallisuus. Uuden koukun korkeuden tulee olla 22 jalkaa (10-jalan kuormakorkeus + 5 jalkaa välys + 2 jalkaa turvamarginaali).
Säätö turvamarginaalien mukaan
Kun otetaan huomioon kuorman koko ja tarve välttää törmäyksiä tai heilahtelua, lisäämme 2 jalkaa ylimääräisen turvamarginaalin sekä nosturin jänneväliin että korkeuteen. Tämä varmistaa, että nosturi voi siirtää kuormaa ilman esteitä tai riskejä.
Päivitetyt mitat kuormankäsittelyyn:
Nosturin jänneväli: 50 jalkaa (lisätty kuormavaran ja turvallisuuden vuoksi).
Nosturin korkeus: 22 jalkaa (säädetty korkeiden kuormien ja välysvaatimusten mukaan).
Tässä käytännön esimerkissä laskimme nosturin jännevälin ja korkeuden 50 x 80 jalan varastolle, jossa on 25-jalkakatto, ottaen huomioon tilan mitat, turvamarginaalit ja kuormavaatimukset. Seuraamalla tätä vaiheittaista prosessia voimme varmistaa, että nosturi toimii tehokkaasti, turvallisesti ja tarvittavalla etäisyydellä. Tämä menetelmä mahdollistaa sujuvan toiminnan, mahdollisten onnettomuuksien vähentämisen ja optimoidun nosturin suorituskyvyn ajan myötä.
Yleisiä virheitä, joita tulee välttää jänneväliä ja korkeutta laskettaessa
Turvamarginaalit
Yksi yleisimmistä virheistä nosturin jänneväliä ja korkeutta laskettaessa on tarvittavien turvamarginaalien aliarviointi. Jos nosturin liikkeelle tai kuormavaralle ei jätetä tarpeeksi tilaa, seurauksena voi olla toimintaongelmia, kuten nosturi törmää rakenteisiin tai laitteisiin tai kuorma häiritsee nosturin toimintaa.
Miksi se on tärkeää: Turvamarginaalit ovat kriittisiä nosturin liikkeelle, erityisesti nosto- ja laskutoimien aikana. Tiukat kiinnitykset voivat vahingoittaa sekä nosturia että rakennusta sekä lisätä onnettomuusriskiä.
Paras käytäntö: Ota aina lisätilaa nosturin molemmille puolille ja kuorman ympärille, jotta saat riittävästi tilaa liikkumiselle ja käyttöympäristön odottamattomille muutoksille.
Tulevien muutosten huomioimatta jättäminen
Toinen virhe on se, että laitokseen ei oteta huomioon mahdollisia tulevia muutoksia tai päivityksiä. Esimerkiksi kun laitteet kehittyvät tai toiminnalliset vaatimukset muuttuvat, nosturisi saattaa joutua käsittelemään raskaampia tai suurempia kuormia. Tämä saattaa vaatia enemmän korkeusvaraa tai suuremman jännevälin uusien laitteiden vastaanottamiseksi.
Miksi se on tärkeää: Tulevaisuuden kestävyyden suunnittelematta jättäminen voi aiheuttaa tarpeettomia kustannuksia, kuten nosturin säätötarvetta, rakennusmuutoksia tai jopa nosturin vaihtamista kokonaan.
Paras käytäntö: Varaa lisää tilaa tulevia laajennuksia tai päivityksiä varten, kun suunnittelet nosturijärjestelmää. Tämä auttaa välttämään nosturijärjestelmän myöhemmän jälkiasennuksen haitat ja kustannukset.
Virheelliset kuormitusvara-arviot
Kriittinen virhe, joka voi aiheuttaa toiminnan tehottomuutta, on kuormavaran tai koukun korkeuden virheellinen laskeminen. Jos nosturia ei ole suunniteltu nostettavalle kuormalle sopivalla välyksellä, se voi johtaa toistuviin häiriöihin, turvallisuusriskeihin tai kalliiden muutosten tarpeeseen.
Miksi se on tärkeää: Epätarkka kuormavälys voi johtaa virheelliseen kuorman käsittelyyn, rasittaa nosturin mekaanisia osia tai estää sitä toimimasta optimaalisesti.
Paras käytäntö: Laske huolellisesti suurin kuorman korkeus ja varaa riittävästi tilaa korkeimpien ja ylimitoitettujen kuormien nostamiseen. Ota huomioon myös kuorman korkeuden muutokset, kuten nostettaessa isoja tai epätasaisia esineitä.
Välttämällä nämä yleiset virheet ja ottamalla asianmukaisesti huomioon turvamarginaalit, tulevat muutokset ja tarkat kuormavarat, voit varmistaa, että nosturijärjestelmäsi toimii sujuvasti ja tehokkaasti, vähemmän ongelmia ja pienemmät pitkän aikavälin kustannukset.
Viimeiset huomiot ja vinkit
Ota yhteyttä nosturiasiantuntijaan
Siltanosturia suunniteltaessa tai ostettaessa on erittäin suositeltavaa tehdä tiivistä yhteistyötä nosturivalmistajien tai insinöörien kanssa. Nämä ammattilaiset voivat auttaa varmistamaan, että jänne- ja korkeuslaskelmasi vastaavat sekä käyttötarpeita että turvallisuusstandardeja.
Miksi se on tärkeää: Asiantuntijat tuovat mukanaan arvokasta asiantuntemusta ja varmistavat, että nosturi toimii tehokkaasti tietyssä ympäristössäsi turvallisuusmääräyksiä ja -standardeja noudattaen.
Paras käytäntö: Älä epäröi kysyä räätälöityjä nosturiratkaisuja, jotka on räätälöity laitoksesi ainutlaatuisiin vaatimuksiin, varsinkin jos työskentelet erikoiskuormien kanssa tai sinulla on ainutlaatuisia tilarajoituksia.
Tarkista paikalliset säännöt ja määräykset
On tärkeää tutustua paikallisiin nostureisiin liittyviin säännöksiin ja määräyksiin. Nämä määräykset voivat vaikuttaa jänne- ja korkeuslaskelmien lisäksi myös muihin kriittisiin tekijöihin, kuten kuormitusrajoihin, turvaominaisuuksiin ja huoltoaikatauluihin.
Miksi se on tärkeää: Paikallisten turvallisuusstandardien ja määräysten noudattaminen estää mahdolliset oikeudelliset ongelmat ja varmistaa nosturin turvallisen käytön.
Paras käytäntö: Tarkista asiaankuuluvat säännöt säännöllisesti ja keskustele paikallisten viranomaisten tai asiantuntijoiden kanssa varmistaaksesi, että nosturijärjestelmäsi noudattaa kaikkia tarvittavia ohjeita.
Käytä suunnittelussa edistyneitä työkaluja
Jotta suunnittelu olisi mahdollisimman tarkkaa ja tehokasta, harkitse erikoistuneiden nosturin suunnitteluohjelmistojen tai simulointityökalujen käyttöä. Näiden työkalujen avulla voit laskea jännevälin ja korkeuden tarkasti ja optimoida nosturijärjestelmän erityisiin käyttötarpeisiisi.
Miksi se on tärkeää: Kehittyneet työkalut voivat auttaa välttämään inhimillisiä virheitä ja tarjota tarkempia, tietoihin perustuvia laskelmia, jotka ottavat huomioon monenlaisia muuttujia.
Paras käytäntö: Käytä näitä työkaluja simuloidaksesi erilaisia kuormitusskenaarioita ja arvioidaksesi nosturin suorituskykyä laitoksessasi ennen kuin teet lopullisen päätöksen suunnittelusta.
Konsultoimalla asiantuntijoita, noudattamalla säännöksiä ja käyttämällä kehittyneitä suunnittelutyökaluja voit varmistaa, että nosturijärjestelmäsi on sekä tehokas että turvallinen ja samalla minimoi pitkän aikavälin kustannukset ja käyttöongelmat.
Johtopäätös: Nosturin turvallisen ja tehokkaan toiminnan varmistaminen
Oikean nosturin jännevälin ja korkeuden laskeminen on ratkaisevan tärkeää turvallisen, tehokkaan ja pitkäkestoisen nosturitoiminnan varmistamiseksi. Nämä laskelmat vaikuttavat suoraan nosturin kykyyn toimia ilman onnettomuusriskiä tai tarpeetonta kulumista, mikä auttaa säilyttämään optimaalisen suorituskyvyn ajan mittaan.
Tärkeimmät huomioitavat tekijät:Ota aina turvamarginaalit, ympäristöolosuhteet ja mahdolliset tulevat käyttövaatimukset huomioon nosturijärjestelmää suunnitellessasi. Tämä kokonaisvaltainen lähestymistapa parantaa turvallisuutta ja lisää myös nosturin pitkäikäisyyttä ja toiminnan tehokkuutta.
Viimeiset vinkit onnistuneeseen nosturin suunnitteluun ja asennukseen
Nosturin onnistuneen asennuksen saavuttamiseksi aloita priorisoimalla laitoksesi käytettävissä olevan tilan tarkat mittaukset ja nosturin erityiset käyttötarpeet. Lisäksi ota aina huomioon toimintasi mahdollinen kasvu tai muutokset, jotka voivat vaikuttaa nosturin vaatimuksiin tulevaisuudessa.
Parhaat käytännöt:
Huomioi tulevissa laajennuksissa tai laitepäivityksissä.
Työskentele tiiviissä nosturiasiantuntijoiden kanssa varmistaaksesi suunnittelun, joka sopii nykyisiin ja tuleviin tarpeisiisi.
Älä unohda turvallisuus- ja ympäristönäkökohtia suunnittelussasi.
Näitä vinkkejä noudattamalla sinulla on hyvät mahdollisuudet suunnitella ja asentaa nosturijärjestelmä, joka on turvallinen, tehokas ja mukautuva laitoksesi muuttuviin tarpeisiin.
