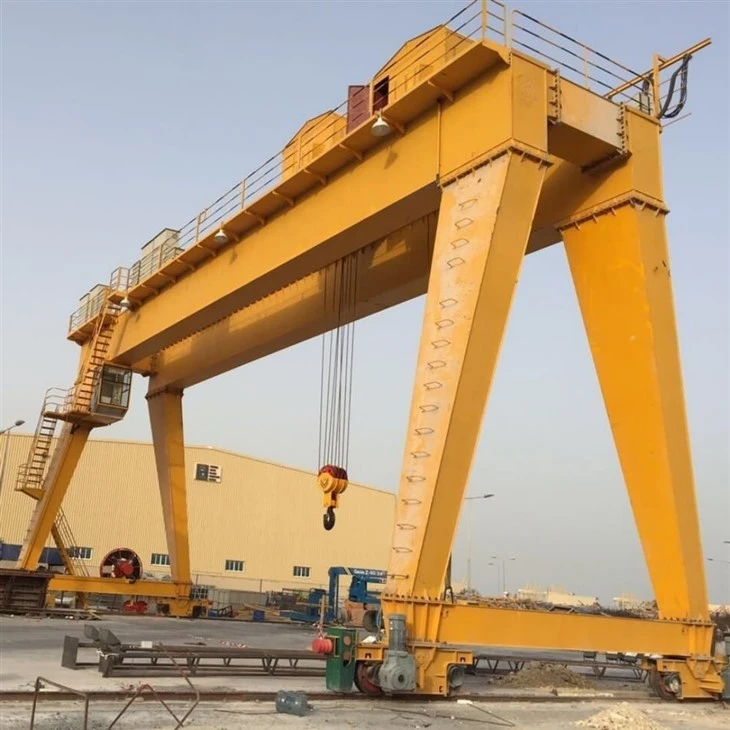

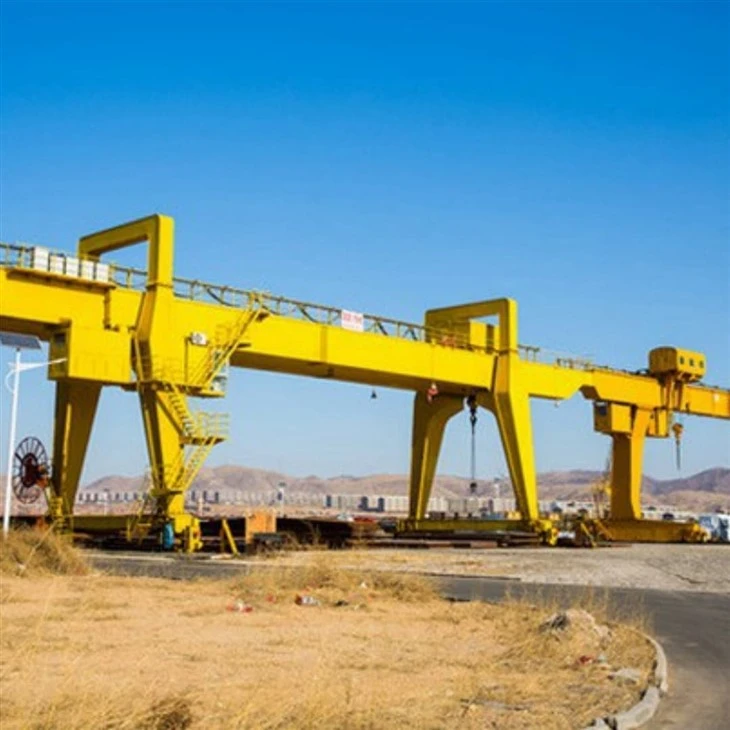

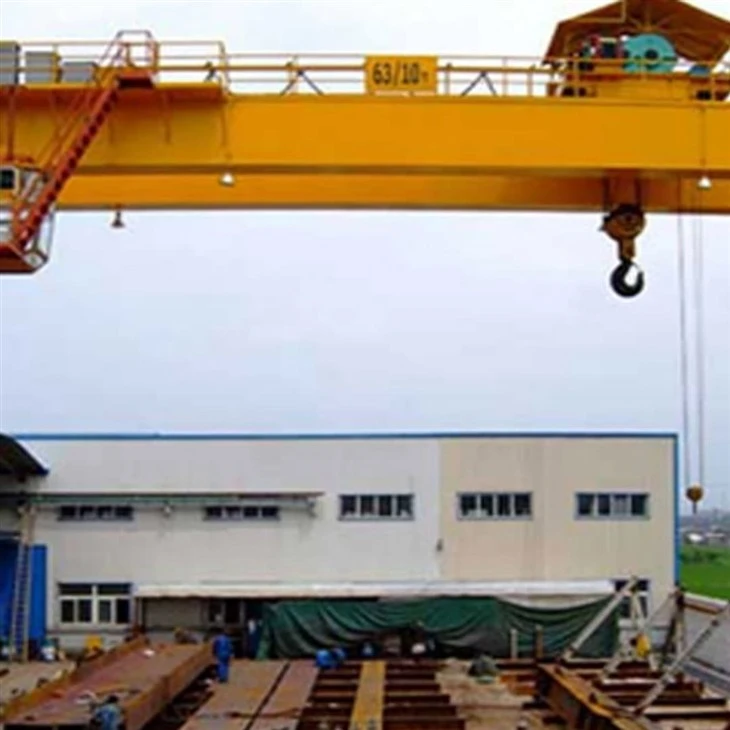

Kaksipalkkinen pukkinosturi ulokkeella

A kaksipalkkinen pukkinosturi ulokkeellaon raskas{0}}nostojärjestelmä, joka on suunniteltu ulkopihoille, kiskoille{1}}asennettuihin työmaihin, rakennuskenttiin ja teollisuuslogistiikka-alueille, joissa tarvitaan suurta nostokapasiteettia ja laajempaa työskentelyaluetta. Uloke (ylittävä palkkiosa) antaa nosturille mahdollisuuden käsitellä kuormia pääkiitotien jännevälin ulkopuolella, mikä tarjoaa lisäulottuvuuden kuorma-autojen, kiskovaunujen tai laivojen kansien lastaamiseen/purkamiseen.

Tämän tyyppinen nosturi tunnetaansuuri kantavuus, vakaa rakenne, pitkä jänneväli ja joustava nostokyky.

---

Pääkomponentit

1. Kaksoispalkkirakenne

Kaksi yhdensuuntaista teräspalkkia, jotka muodostavat jäykän,{0}}lujan pääpalkin.

Takaa korkean vakauden ja pienemmän taipuman raskaassa kuormituksessa.

2. Ulokevarret (yksi tai kaksi puolta)

Palkin ulkonevat päät tukijalkojen ulkopuolella.

Tarjoaa ylimääräisen työskentelyalueen kiskovälin ulkopuolella olevien kuormien käsittelyyn.

3. Nostovaunu/vinssi

Kulkee kaksoispalkkia pitkin.

Yleensä varustettu vaijeristimellä tai raskaalla-vinssillä.

Tarjoaa tarkan pystysuoran noston ja sivuttaisliikkeen.

4. Portaalin jalat

Liitä pääkannattimet nosturin kulkumekanismiin.

Voi olla A-tyyppiä, U-tyyppiä tai jäykkää-laatikkotyyppiä korkeusvaatimuksista riippuen.

5. Nosturin käyttöjärjestelmä

Kiskoon{0}}asennetut sähkömoottorilla toimivat pyöräryhmät.

Tarjoaa tasaisen pitkän{0}}matkaliikkeen maaratoja pitkin.

6. Sähköjärjestelmä

Sisältää PLC:n, ohjauskaapin, rajakytkimet, turvalukot.

Toimii ohjaamolla, langattomalla kaukosäätimellä tai riippujohdolla.

7. Turvalaitteet

Ylikuormituksen rajoitin

Törmäyksenesto{0}}anturit

Hätäpysäytys

Kiskopuristimet ja tuulenpitävät{0}}laitteet

Asennon rajoittimet

---

Edut

1. Laajennettu työskentelyalue

Ulokevarret mahdollistavat kuormien nostamisen ja sijoittamisen raideleveyden yli, mikä parantaa toiminnan joustavuutta.

2. Suuri kuormituskapasiteetti

Kaksoispalkkirakenne kestää raskaita kuormia (tyypillisesti 10–300+ tonnia) erinomaisella rakenteellisella jäykkyydellä.

3. Tehokas pihatilan käyttö

Uloke mahdollistaa kuorma-autojen lastaamisen tai materiaalien varastoinnin pihan reunaan tukkimatta nosturin kiskoja.

4. Vahva tuulenvastus

Ihanteellinen ulkokäyttöön satamissa, telakoilla, rakennustyömailla ja tehtailla.

5. Leveävälivaihtoehdot

Soveltuu suurille työalueille, kuten betonielementtipihoille ja terästyöpajoille.

6. Monen tilan säätimet-

Voidaan käyttää ohjaamolla, kaukosäätimellä tai ripustimella turvallisuuden ja käyttömukavuuden parantamiseksi.

---

Sovellukset

Betonirakenteiset palkkipihat(pitkän-jänteen nosto, segmenttien käsittely)

Sillan rakennustyömaat

Teräsputkien ja -levyjen varastopihat

Logistiikka ja rahtipihat

Laivanrakennus ja meritekniikka

Suuret tuotantolaitokset

Marmori-, graniitti- ja kivikäsittelypihat

Rautateiden rahtiterminaalit



Nimellinen lastauskapasiteetti: 5 tonnia, 10 tonnia, 100 tonnia, räätälöity, 16/3,2 tonnia, 20/5 tonnia, 32/5 tonnia, 50/10 tonnia

Max. Nostokorkeus: 40m, räätälöity

Kantavuus: 35m tai asiakkaiden vaatimukset

Takuu: 1 vuosi

Paino (KG): 20000 kg

Ydinkomponentit: PLC, moottori, laakeri, vaihteisto, moottori, paineastia, vaihde, pumppu

Ohjaustapa: Ohjaamo, langaton kaukosäädin tai räätälöity







1. Kaksoispääpalkit

Kaksi yhdensuuntaista teräspalkkia, jotka muodostavat nosturin pää{0}}kantorakenteen.

Tarjoaa suuren jäykkyyden ja pienen taipuman raskaiden nostojen aikana.

1. Teollisuuden pukkinosturin pääpalkki on vaakasuora palkki, joka kattaa kahden yhdensuuntaisen raiteen tai kiskon välisen etäisyyden. Se on tyypillisesti valmistettu teräksestä ja toimii nosturin ensisijaisena rakenneosana ja tukee nostomekanismia, vaunua ja kuormaa.



2.Kaukopalkki on suunniteltu kestämään nosturin toiminnan aiheuttama paino ja voimat, mukaan lukien raskaiden kuormien nosto, siirtäminen ja laskeminen. Se vastaa myös nosturin vakauden ja tasapainon ylläpitämisestä käytön aikana.



3. Kaukovalo voi olla joko kiinteä tai säädettävä sovelluksen erityistarpeista riippuen. Kiinteät palkit on asetettu tietylle korkeudelle, eikä niitä voi säätää, kun taas säädettäviä palkkeja voidaan nostaa tai laskea eri kuormakorkeuksien ja välysvaatimusten mukaan.



4. Kaiken kaikkiaan kaukopalkki on kriittinen komponentti teollisuuden pukkinosturissa, joka tarjoaa tarvittavan lujuuden ja vakauden raskaita kuormia käsittelemään turvallisesti ja tehokkaasti.



.



Nostovaunu/vinssijärjestelmä

Sisältää nostomoottorin, rummun, vaihteiston, vaijerin, koukkulohkon.

Kulkee kaksoispalkkien päällä.

Suorittaa nostoa ja vaakaliikettä.

Teollisen pukkinosturin nostojärjestelmä vastaa raskaiden kuormien nostamisesta, laskemisesta ja kuljettamisesta. Se koostuu tyypillisesti useista komponenteista, jotka toimivat yhdessä luotettavan ja tehokkaan nostomekanismin aikaansaamiseksi.

Nostojärjestelmän pääkomponentteja ovat: Nostimen moottori: Nostimen moottori on nostojärjestelmän virtalähde. Se tuottaa vääntömomentin, joka tarvitaan kuorman nostamiseen ja laskemiseen. Moottorin teho määräytyy nosturin nostokyvyn ja käyttösuhteen mukaan.

Nostorumpu(t) tai pyöräkokoonpano: Nostorumpu tai pyöräkokoonpano on yhdistetty nostimen moottoriin alennusvaihteiston kautta. Kun moottori pyörii, se pyörittää rumpua tai siirtää pyörät, mikä puolestaan ​​nostaa tai laskee vaijeria tai ketjuja.

3. Yhteenvetona voidaan todeta, että teollisuuspukkinosturin nostojärjestelmä on monimutkainen mutta olennainen komponentti, jonka avulla nosturi voi suorittaa ensisijaisen tehtävänsä: nostaa ja siirtää raskaita kuormia turvallisesti ja tehokkaasti.





3. Päätyvaunut / pyöräkokoonpanot

Sijaitsee jokaisen portaalin jalan alaosassa.

Varustettu käyttömoottoreilla, pyörillä ja vaihteistoilla pitkää-matkaa varten.

1. Teollisen pukkinosturin päätyvaunu on kriittinen komponentti, joka yhdistää nosturin kiitotien palkkiin tai kiskoon, jolla se kulkee.

2. Tässä ovat päätyvaunun tärkeimmät ominaisuudet ja toiminnot:

Rakenne ja toiminnallisuus

Rullat tai pyörät: Päätyvaunussa on tyypillisesti useita rullia tai pyöriä, jotka kulkevat kiitotien palkin tai kiskon yläosassa. Nämä on suunniteltu minimoimaan kitkaa ja mahdollistamaan nosturin sujuvan liikkeen.

Laakerit ja akselit: Painon ja liikkeen tukemiseksi rullat tai pyörät on asennettu akseleille, joissa on laakerit, jotka varmistavat, että ne voivat pyöriä vapaasti ilman liiallista kulumista.

Lukitusmekanismi: Joissakin päätyvaunuissa voi olla lukitusmekanismeja, jotka voivat kiinnittää nosturin kiinteään asentoon, kun se ei ole käytössä tai huollon aikana.

Säätömekanismit: Voi olla olemassa säätömekanismeja, jotka hienosäätävät{0}}suuntausta ja varmistavat, että nosturi liikkuu suoraan kiitotien palkkia pitkin ilman poikkeamia.

3. Päätykelkka on elintärkeä pukkinosturin vakaalle ja luotettavalle toiminnalle. Se varmistaa, että nosturi voi liikkua sujuvasti ja tehokkaasti kiitotien palkkia pitkin suorittaen nosto- ja kuljetustehtävänsä tarkasti. Päätykelkan asianmukainen huolto ja tarkastus ovat ratkaisevan tärkeitä, jotta vältetään ongelmat, jotka voivat vaikuttaa nosturin suorituskykyyn tai aiheuttaa turvallisuusriskejä.

4. Rail Running System

Maaradat nostureille.

Sisältää kiskotyynyt, puristimet ja ankkuripultit.

1. Teollisen pukkinosturin nosturin liikkumismekanismi on vastuussa nosturin siirtämisestä vaakasuunnassa kiitotien palkkeja tai kiskoja pitkin. Tämän mekanismin avulla nosturi voi kuljettaa kuormia suuremmalla alueella, mikä tekee siitä erittäin hyödyllisen varastoissa, telakoilla ja muissa teollisuusympäristöissä, joissa raskaita esineitä on siirrettävä laajalla alueella.

2. Tässä ovat nosturin kulkumekanismin keskeiset osat ja ominaisuudet:

Matkustusmekanismin osat

Vetoyksiköt (Traction Units): Nämä ovat tyypillisesti sähkömoottoreita, jotka tarjoavat voiman nosturin liikuttamiseen. Käyttöyksiköiden lukumäärä voi vaihdella nosturin koon ja kapasiteetin mukaan; joissakin nostureissa voi olla useita moottoreita kummallakin puolella kuorman jakamiseksi.

Vaihteistot: Vaihteistoja käytetään moottorin suuren nopeuden alentamiseen nosturin kulkua varten sopivaan pienempään nopeuteen. Ne lisäävät myös vääntömomenttia, joka on tarpeen nosturin ja sen kuorman siirtämiseksi.

Pyörät tai rullat: Suuret pyörät tai rullat on asennettu akseleille ja niitä käytetään moottorilla vaihteiston kautta. Nämä pyörät tai rullat kulkevat kiitotien palkkien tai kiskojen yläosassa ja ovat ratkaisevia vakaan liikkeen kannalta.

3. Liikkumismekanismi on yksi teollisuuspukkinosturin kriittisimmistä osista, koska se määrää nosturin liikkuvuuden ja toiminta-alueen. Asianmukainen huolto ja säännölliset tarkastukset ovat ratkaisevan tärkeitä sen varmistamiseksi, että ajomekanismi toimii sujuvasti ja turvallisesti. Kaikki tähän mekanismiin liittyvät ongelmat voivat vaikuttaa merkittävästi nosturin suorituskykyyn ja turvallisuuteen, joten on elintärkeää ratkaista kaikki ongelmat nopeasti.



5. Kärryn kulkumekanismi

1. Teollisen pukkinosturin vaunun kulkumekanismi vastaa nostimen tai nostomekanismin siirtämisestä vaakasuoraan nosturin pääpalkkia tai pukkia pitkin. Näin nosturi voi sijoittaa kuorman tarkasti poikittaissuunnassa.

2. Vaunun kulkumekanismi koostuu useista avainkomponenteista:

Kärryn liikkumismekanismin osat

Käyttöyksikkö: Tyypillisesti sähkömoottori, käyttöyksikkö antaa voiman vaunun liikuttamiseen. Moottorin koko ja teho riippuvat nosturin nostokyvystä ja vaunun vaaditusta nopeudesta.

Vaihteisto: Vaihteisto vähentää moottorin suuren nopeuden vaunun kulkua varten sopivaksi pienemmäksi. Se lisää myös vääntömomenttia, joka on tarpeen nostomekanismin ja mahdollisen kuorman siirtämiseksi.

Pyörät tai rullat: Vaunu ajaa pyörillä tai rullilla, jotka on asennettu akseleille. Nämä pyörät tai rullat kulkevat pitkin kaukopalkin laippoja tai raiteita, jolloin vaunu voi liikkua edestakaisin.

Jarrujärjestelmä: Jarrujärjestelmä on integroitu vaunuun ohjaamaan sen liikettä ja pitämään sitä paikallaan tarvittaessa. Tämä voi olla mekaaninen jarru, sähkömekaaninen jarru tai dynaaminen jarrujärjestelmä.

3. Vaunun kulkumekanismi on ratkaisevan tärkeä kuorman tarkalle sijoittelulle poikittaissuunnassa. Sen avulla nosturi voi sijoittaa kuormia tarkasti eri kohtiin portaalin pituudella. Asianmukainen huolto ja säännölliset tarkastukset ovat välttämättömiä, jotta vaunun mekanismi toimii sujuvasti ja turvallisesti. Kaikki tähän mekanismiin liittyvät ongelmat voivat vaikuttaa merkittävästi nosturin toiminnan tehokkuuteen ja turvallisuuteen, minkä vuoksi on elintärkeää ratkaista kaikki ongelmat nopeasti.



6. Nosturin pyörä

1. Teollisuuden pukkinosturin nosturin pyörä on kriittinen komponentti, jonka avulla nosturin liikkuminen kiitotien palkkeja tai kiskoja pitkin. Nämä pyörät on suunniteltu tukemaan nosturin painoa, sen kuormaa ja kaikkia käytön aikana syntyviä dynaamisia lisävoimia.

2. Tässä ovat nosturin pyörien tärkeimmät ominaisuudet ja toiminnot:

Nosturin pyörien ominaisuudet

Materiaali: Nosturin pyörät on tyypillisesti valmistettu lujista{0}}materiaaleista, kuten teräksestä tai valuraudasta, jotta ne kestävät nostotoimintoihin liittyviä raskaita kuormia ja rasituksia.

Koko ja kokoonpano: Pyörien koko vaihtelee nosturin kapasiteetin ja rakenteen mukaan. Ne voivat olla suurempia raskaammille nostureille, jotta kuorma jakautuu tasaisemmin. Pyörien lukumäärä akselia kohden ja akselien lukumäärä nosturia kohti voi myös vaihdella suunnitteluvaatimusten mukaan.

3. Nosturin pyörillä on keskeinen rooli teollisuuspukkinostureiden liikkuvuudessa ja vakaudessa. He ovat vastuussa nosturin painon ja sen kuorman siirtämisestä kiitotien palkkeihin tai kiskoihin samalla, kun ne mahdollistavat sujuvan liikkumisen. Nosturin liikkeen kestävyys ja tehokkuus riippuvat pitkälti näiden pyörien laadusta ja kunnosta.

4. Nosturin pyörien asianmukainen huolto, mukaan lukien säännölliset tarkastukset ja kuluneiden osien oikea-aikainen vaihto, on ratkaisevan tärkeää nosturin turvallisen ja luotettavan toiminnan kannalta. Pyörän huollon laiminlyönti voi johtaa seisokkien lisääntymiseen, tehokkuuden vähenemiseen ja mahdollisiin turvallisuusriskeihin.



7. Nosturin koukku

1. Teollisuuden pukkinosturin nosturin koukku on kriittinen komponentti, jonka avulla nosturi voi nostaa ja siirtää erilaisia ​​kuormia. Koukku on kosketuspiste nosturin nostomekanismin ja kuorman välillä, joten se on tärkeä käyttöliittymä turvalliselle ja tehokkaalle toiminnalle.

2. Tässä ovat nosturin koukkujen tärkeimmät ominaisuudet ja toiminnot:

Nosturikoukkujen ominaisuudet

Materiaali: Nosturin koukut valmistetaan tyypillisesti lujasta-teräksestä tai seosteräksestä, jotta ne kestävät nostotoimintoihin liittyviä raskaita kuormia. Materiaali on valittu sen kestävyyden ja kulutuskestävyyden perusteella

Rakenne: Koukun suunnittelussa on yläosassa aukko, jossa se kiinnittyy nostoköyteen, ketjuun tai muuhun nostolaitteeseen. Koukun alaosassa on kaareva muoto, joka mahdollistaa sen kiinnittymisen turvallisesti kuorman nostopisteisiin.

Turvasalpa: Monet koukut on varustettu turvasalvalla tai lukitusmekanismilla, joka estää kuorman vahingossa luisumisen. Tämä salpa on avattava manuaalisesti kuorman vapauttamiseksi haluttuun kohtaan.

Kuormitusluokitukset: Jokainen koukku on mitoitettu tietyille enimmäiskuormille, ja on tärkeää käyttää koukkuja, jotka on mitoitettu aiotuille kuormille turvallisuuden ja määräysten noudattamisen varmistamiseksi.



Moottori

Teollisuuden pukkinosturin moottori on kriittinen komponentti, joka tuottaa tarvittavan tehon kuormien nostamiseen ja siirtämiseen. Pukkinostureiden moottorit ovat tyypillisesti sähköisiä ja ne voidaan luokitella kahteen päätyyppiin niiden toiminnan perusteella: nostomoottori ja liikkuva (tai poikki) moottori.

Nostomoottori vastaa kuormaan kiinnittyvän koukun tai koukun nostamisesta ja laskemisesta. Tämän moottorin ensisijainen tehtävä on ohjata nosturin lastausmekanismin pystysuuntaista liikettä.

Nosturimoottorit ovat teollisten pukkinostureiden voimanpesä, joka tuottaa sekä nosto- että siirtotoimintoihin tarvittavan energian. Nosturin suorituskyky, luotettavuus ja turvallisuus riippuvat suuresti moottoreiden tehokkuudesta ja kestävyydestä. Näiden moottoreiden oikea valinta, huolto ja säännölliset tarkastukset ovat ratkaisevan tärkeitä nosturin sujuvan ja turvallisen toiminnan varmistamiseksi. Kaikki moottoreiden ongelmat voivat johtaa toiminnan tehottomuuteen, lisääntyneeseen seisokkiaikaan ja mahdollisiin turvallisuusriskeihin, minkä vuoksi moottoriongelmiin kiinnittäminen on välttämätöntä.

.

Ääni- ja valohälytysjärjestelmä ja rajakytkin

1. Teolliset pukkinosturit on varustettu ääni- ja valohälytysjärjestelmällä ja rajakytkimillä turvallisuuden ja toiminnan tehokkuuden parantamiseksi. Näillä komponenteilla on ratkaiseva rooli onnettomuuksien ehkäisyssä ja nosturin toiminnan varmistamisessa sille asetettujen parametrien mukaisesti.

2. Ääni- ja valohälytysjärjestelmä

Ääni- ja valohälytysjärjestelmä on suunniteltu varoittamaan nosturin lähellä olevaa henkilökuntaa sen toimintatilasta. Tämä järjestelmä on erityisen tärkeä ympäristöissä, joissa nosturi toimii lähellä työntekijöitä tai joissa näkyvyys on rajoitettu.

3.Rajakytkimet

Rajakytkimet ovat elektronisia laitteita, jotka toimivat kriittisinä turvaominaisuuksina teollisuuden pukkinostureissa. Ne tunnistavat nosturin tai sen osien sijainnin ja katkaisevat virran nosturin saavuttaessa toimintarajansa, mikä estää mahdolliset onnettomuudet ja vauriot.

4. Sekä ääni- ja valohälytysjärjestelmä että rajakytkimet ovat olennaisia ​​teollisuuden pukkinostureiden turvallisen toiminnan kannalta. Hälytysjärjestelmä varmistaa, että henkilökunta on tietoinen nosturin liikkeistä ja toimintatilasta, mikä vähentää törmäysriskiä tai muita vaaroja. Rajakytkimet puolestaan ​​automatisoivat turvallisuutta estämällä fyysisesti nosturin toiminnan suunnittelurajojen yli. Yhdessä nämä järjestelmät edistävät turvallisempaa työpaikkaa ja suojaavat sekä nosturilaitteita että sen ympärillä työskentelevää henkilökuntaa. Näiden järjestelmien asianmukainen huolto ja säännöllinen testaus ovat välttämättömiä niiden luotettavan ja tehokkaan toiminnan varmistamiseksi.

10.Turvalaitteet

Ylikuormitussuojalaitteet

Ylikuormitussuojalaitteet on suunniteltu estämään nosturia toimimasta turvallisten työkuormitusrajojen yli. Nämä laitteet valvovat nostettavaa kuormaa ja joko lähettävät hälytyksen tai sammuttavat nosturin, jos kuorma ylittää määritellyn rajan. Tämä on ratkaisevan tärkeää nosturin rakenteellisten vaurioiden estämiseksi ja ylikuormituksen aiheuttamien onnettomuuksien välttämiseksi.

Rajakytkimet

Kuten aiemmin mainittiin, rajakytkimet pysäyttävät nosturin automaattisesti, kun se lähestyy liikematkansa loppua tai kun jokin sen komponenteista saavuttaa toimintarajansa. Nämä kytkimet ovat välttämättömiä estämään nosturia ylittämästä fyysisiä rajojaan, mikä voi johtaa rakenteen vaurioitumiseen tai törmäykseen esteisiin.

Törmäyksenestolaitteet-

Törmäyksenestolaitteet ovat erityisen tärkeitä ympäristöissä, joissa useat nosturit toimivat lähellä tai joissa on paljon maaliikennettä. Nämä laitteet käyttävät antureita, kameroita tai muita tekniikoita, jotka havaitsevat muiden esineiden läsnäolon nosturin tiellä ja joko varoittavat käyttäjää tai pysäyttävät automaattisesti nosturin liikkeen törmäyksen estämiseksi.

Hätäpysäytyspainikkeet

Hätäpysäytyspainikkeet ovat käsikäyttöisiä säätimiä, joiden avulla nosturin käyttäjä tai valtuutettu henkilökunta voivat pysäyttää välittömästi kaikki nosturin toiminnot hätätilanteessa. Nämä painikkeet on sijoitettu strategisesti käyttäjän ulottuville, ja ne ovat usein punaisia ​​ja hyvin näkyviä.

Jarrujärjestelmät

Teollisten pukkinostureiden jarrujärjestelmät on suunniteltu pitämään kuorma tukevasti paikallaan, kun se ei ole liikkeessä, ja tarjoamaan hallitun pysäytyksen käytön aikana. Nämä jarrut voivat olla mekaanisia, sähköisiä tai molempien yhdistelmä, ja ne ovat kriittisiä estämään odottamattomia kuorman liikkeitä, jotka voivat johtaa onnettomuuksiin.

Tasoilmaisimet

Tasoilmaisimia käytetään varmistamaan, että nosturi on vaakasuorassa käytön aikana, erityisesti nostettaessa tarkkoja tai herkkiä kuormia. Epätasainen nosto voi aiheuttaa kuormien siirtymisen, mikä voi johtaa hallinnan menettämiseen ja onnettomuuksiin. Nämä indikaattorit auttavat kuljettajia säilyttämään nosturin tasapainon ja vakauden.

Turvallisen työkuorman ilmaisimet

Turvallisen työkuorman ilmaisimet osoittavat selkeästi nosturin suurimman turvallisen kantavuuden. Nämä tiedot ovat tärkeitä käyttäjille, jotta ne voivat varmistaa, ettei nosturi ole ylikuormitettu ja että se toimii suunnitteluspesifikaatioidensa mukaisesti.



11.Ohjaustila

1.Manuaalinen ohjaus

Suora puuttuminen: Nosturin käyttäjä ohjaa suoraan nosturin nosto- ja ajoliikkeitä käsipyörien, vipujen tai painikkeiden avulla. Tämä tila vaatii taitavia käyttäjiä, jotka voivat synkronoida liikkeet manuaalisesti saavuttaakseen kuorman halutun asennon.

Yksinkertaiset mekanismit: Manuaaliset ohjausjärjestelmät ovat yleensä suunnittelultaan yksinkertaisempia, ja ne voivat olla vähemmän alttiita monimutkaisille vikoille.

Rajoitettu tarkkuus: Nosturin liikkeiden tarkkuus on rajoitettu käyttäjän taitoon ja kokemukseen.

2.Puoli-automaattinen ohjaus

Avustettu käyttö: Nosturin kuljettaja käyttää ohjauslaitteita, kuten ohjaussauvoja tai siipikytkimiä nosturin ohjaamiseen, mutta järjestelmä sisältää automaattisia ominaisuuksia, jotka auttavat ohjaamaan nopeutta ja synkronointia.

Parannettu turvallisuus: Puoli{0}}automaattiset järjestelmät sisältävät usein turvallisuusominaisuuksia, kuten automaattisen pysäytyksen kuormitus- tai matkarajoitusten kohdalla.

Parempi tehokkuus: Nämä järjestelmät voivat parantaa toiminnan tehokkuutta vähentämällä korkeasti koulutettujen käyttäjien tarvetta.

3. Täysin automaattinen ohjaus

Ohjelmoitava logiikkaohjain (PLC): Nosturin toimintaa ohjaa PLC, joka voidaan ohjelmoida suorittamaan tietyt toimintosarjat automaattisesti.

Tarkka ohjaus: Täysautomaattiset järjestelmät tarjoavat tarkan hallinnan nosturin liikkeisiin, mikä mahdollistaa monimutkaiset liikkeet johdonmukaisesti.

Vähentynyt inhimillinen virhe: Automatisoidut järjestelmät vähentävät inhimillisten virheiden mahdollisuutta ja lisäävät turvallisuutta ja luotettavuutta.

Etäkäyttö: Joissakin tapauksissa täysautomaattisia nostureita voidaan ohjata etänä, mikä poistaa käyttäjän mahdollisesti vaarallisista ympäristöistä.

4. Radio-ohjaus

Langaton käyttö: Nosturin kuljettaja käyttää radiolähettimiä nosturin ohjaamiseen etäältä, mikä voi olla erityisen hyödyllistä ympäristöissä, joissa visuaalinen kosketus nosturin kanssa on rajoitettu.

Parempi joustavuus: Radio-ohjauksen avulla käyttäjät voivat liikkua vapaasti työalueella säilyttäen samalla nosturin hallinnan.

Turvallisuusnäkökohdat: Asianmukaiset taajuuden hallinta- ja turvatoimenpiteet on otettava käyttöön nosturin häiriöiden tai luvattoman käytön estämiseksi.

5.Tietokoneen ohjaus

Kehittyneet järjestelmät: Jotkut pukkinosturit voivat käyttää tietokonejärjestelmiä, jotka integroivat edistyneitä ominaisuuksia, kuten konenäköä, tekoälyä ja data-analyysiä toiminnan optimoimiseksi.

Tiedonkeruu: Tietokoneohjatut{0}}nosturit voivat kerätä toimintatietoja, joita voidaan käyttää kunnossapidon suunnittelussa ja toiminnan optimoinnissa.

Käyttöliittymävaihtoehdot: Käyttäjät voivat olla vuorovaikutuksessa nosturin kanssa kosketusnäyttöjen tai muiden kehittyneiden liitäntöjen kautta, jotka tarjoavat yksityiskohtaista palautetta ja ohjausvaihtoehtoja.



12. Luonnos









Kaksipalkeisen pukkinosturin edut ulokkeella

1. Laajennettu työskentelyalue

Ulokevarret mahdollistavat nosturin materiaalien nostamisen ja purkamisenkiskovälin ulkopuolella, erityisen hyödyllinen kuorma-autoille, kiskovaunuille tai varastoalueille radan reunalla.

2. Suuri kuormituskyky ja vahva rakenne

Kaksipalkkirakenne tarjoaaerinomainen jäykkyys, minimaalinen taipuma ja vakaa nostokykykeskiraskaita kuormia(10–300+ tonnia).

3. Tehokas pihatilan käyttö

Ulokerakenne lisää käyttökelpoista työskentelyaluetta ilman suurempaa kiskoväliä, mikä maksimoi tilanelementtipihat, teräspihat tai satamat.

4. Sujuva ja vakaa toiminta

Kaksoispalkkivaunu yhdistettynä invertteri{0}}ohjattuihin moottoreihin tarjoaa tarkan noston, tarkan asennon ja vähentää heiluntaa.

5. Vahva tuulen- ja säänkestävyys

Suunniteltu ulkokäyttöön tuulenpitävien{0}}laitteiden kanssa, mikä tekee siitä luotettavanrakennustyömailla, satamissa ja avopihoilla.

6. Joustava materiaalinkäsittely

Tukeeuseita nostopisteitä, pitkiä esineitä (palkkeja, levyjä) ja suuria{0}}kuormia, jotka tarvitsevat laajemman peiton.

7. Pitkä jänneväli

Soveltuu suurille työalueille, erityisesti missä tarvitaan suuria jännevälejä ja korkeita nostokorkeuksia.

8. Multi-Mode Control Options

Saatavana ohjaamon ohjauksella, riippuvalla tai langattomalla kaukosäätimellä turvallisuuden ja käyttäjän mukavuuden parantamiseksi.

9. Helppo huolto ja korkea kestävyys

Yksinkertainen rakenteellinen asettelu kestävillä komponenteilla takaa pitkän käyttöiän ja alhaiset ylläpitokustannukset.

10. Muokattava muotoilu

Voidaan rakentaa:

Yksi- tai kaksiuloke

Erilaisia ​​nostokykyjä

Erikoiskoukut, levittimet, tarrakauhat tai palkin nostolaitteet





Kaksipalkeisen pukkinosturin sovellukset ulokkeella

1. Betonielementtipihat

Pitkien betonipalkkien, siltasegmenttien, laattojen ja muottien nosto ja kuljetus.

Uloke tekee lastaamisesta/purkamisesta radan ulkopuolella erittäin kätevää.

2. Siltarakennustyömaat

Palkkien, teräsrakenteiden, muottien ja raskaiden komponenttien käsittely laajoilla työalueilla.

3. Teräksen valmistus- ja varastopihat

Käytetään teräslevyjen, putkien, kelojen ja suurten rakenneteräsosien siirtämiseen.

4. Logistiikka ja rahtiterminaalit

Tehokas lastin lastaus/purku kuorma-autoista, junavaunuista ja varastoalueilta radan reunoilla.

5. Stone & Marble Processing Yards

Isojen kivipalojen, laattojen ja valmiiden kappaleiden nosto.

6. Telakat ja meritekniikka

Soveltuu raskaiden laivanosien, moottoreiden, levyjen ja kokoonpanojen nostamiseen ulkona.

7. Koneiden ja raskaiden laitteiden työpajat

Suurten laiteosien, mekaanisten kokoonpanojen ja ylimitoitettujen esineiden käsittely.

8. Rautateiden rakentaminen ja kunnossapito

Kiskojen, ratapölkkyjen ja raidekomponenttien kuljetus laajennetulla ulokkeella.

9. Suuret teolliset tuotantolaitokset

Käytetään, kun vaaditaan suurta nostokykyä ja laajaa jänneväliä.





1. Suunnittelu ja suunnittelu

Yksityiskohtainen suunnittelu: Kehitä yksityiskohtaiset suunnittelupiirustukset ja tekniset tiedot, mukaan lukien kaukopalkki, nostin, vaunu, päätyvaunut ja muut komponentit.

Simulointi ja mallintaminen: Käytä tietokoneavusteista suunnittelua (CAD) ja simulointityökaluja nosturin suorituskyvyn mallintamiseen ja suunnittelun optimointiin.

2. Materiaalin valinta

Materiaalitiedot: Valitse korkealaatuiset{0}}materiaalit, jotka täyttävät lujuuden, kestävyyden ja lämmönkestävyyden vaatimukset. Yleisiä materiaaleja ovat korkealujuus-teräs, seokset ja erikoispinnoitteet.

Hankinta: Lähdemateriaalit hyväksytyiltä toimittajilta varmistaen, että ne täyttävät tarvittavat laatu- ja sertifiointistandardit.

3. Komponenttien valmistus

Leikkaus ja muotoilu: Leikkaa ja muotoile raaka-aineet vaadituiksi komponenteiksi, kuten palkit, pilarit ja kannakkeet. Tämä voi sisältää prosesseja, kuten plasmaleikkauksen, laserleikkauksen ja koneistuksen. Hitsaus ja kokoonpano: Hitsaa komponentit yhteen muodostamaan nosturin rakenneosat. Tämä sisältää pääpalkin, päätyvaunujen ja muiden kuormitusta{3}}kantavien osien hitsauksen.

4. Kokoonpano

Alakokonaisuus: Kokoa yksittäiset osat, kuten nostojärjestelmä, vaunu ja päätyvaunut, osakokonaisuuksiksi. Tämä edellyttää osien sovittamista yhteen ja oikean kohdistuksen varmistamista. Pääkokoonpano: Yhdistä osakokoonpanot rakentaaksesi täydellinen nosturirakenne. Tämä sisältää nostimen ja vaunun asennuksen kaukopalkkiin, päätyvaunujen kiinnityksen ja ohjausjärjestelmien asennuksen.

5. Järjestelmien integrointi

Sähköjärjestelmät: Asenna sähkökomponentit, mukaan lukien moottorit, ohjauspaneelit, johdot ja anturit. Varmista, että nosturin sähköjärjestelmät on asianmukaisesti integroitu ja testattu.

Ohjausjärjestelmät: Ota käyttöön ja konfiguroi ohjausjärjestelmiä, kuten ohjelmoitavia logiikkaohjaimia (PLC), kaukosäätimiä ja turvalaitteita. Varmista, että ohjausjärjestelmät toimivat oikein ja että ne on kalibroitu.

6. Testaus ja laadunvarmistus

Esi-käyttötestaus: Suorita esi-käyttötestejä nosturin toiminnan tarkistamiseksi, mukaan lukien kuormitustestit, nosto- ja ajomekanismien toimintatestit sekä ohjausjärjestelmän tarkistukset.

Turvallisuustestaus: Varmista, että turvaominaisuudet, kuten rajakytkimet, hälyttimet ja hätäpysäyttimet, toimivat oikein ja täyttävät turvallisuusstandardit.

Tarkastus: Suorita yksityiskohtainen tarkastus nosturin rakenteelle ja komponenteille varmistaaksesi, että ne ovat suunnitteluspesifikaatioiden ja laatustandardien mukaisia.

7. Lopulliset säädöt ja kalibrointi

Hieno{0}}säätö: Tee tarvittavat säädöt nosturin suorituskyvyn optimoimiseksi ja sujuvan toiminnan varmistamiseksi. Tämä voi sisältää antureiden kalibrointia, säätimien säätämistä ja nostojärjestelmän hienosäätöä-.

Dokumentaatio: Valmistele ja tarkista dokumentaatio, mukaan lukien käyttöoppaat, huolto-oppaat ja turvallisuusohjeet.

8. Toimitus ja asennus

Kuljetus: Järjestä nosturin kuljetus asennuspaikalle ja varmista, että sitä käsitellään ja kuljetetaan turvallisesti vaurioiden välttämiseksi.

Asennus: Valvo nosturin asennusta asiakkaan tiloissa, mukaan lukien kokoonpano, linjaus ja liittäminen virtalähteisiin ja ohjausjärjestelmiin.

Koulutus: Kouluta käyttäjiä ja huoltohenkilöstöä varmistaaksesi, että he tuntevat nosturin toiminta- ja turvallisuusmenettelyt.

9. Käyttöönotto ja luovutus

Käyttöönotto: Suorita viimeiset käyttöönottotestit varmistaaksesi, että nosturi toimii oikein todellisissa{0}}olosuhteissa ja täyttää suorituskykyvaatimukset.

Luovutus: Luovuta nosturi virallisesti asiakkaalle ja toimita kaikki tarvittavat asiakirjat, mukaan lukien vaatimustenmukaisuustodistukset, takuutiedot ja huoltoaikataulut.







Materiaalin tarkastus

Laaduntarkastus: Ostetuille raaka-aineille suoritetaan tiukka laatutarkastus sen varmistamiseksi, että ne täyttävät suunnitteluvaatimukset ja kansalliset standardit.

Materiaalin varastointi: Hyväksytyt materiaalit varastoidaan luokituksen mukaisesti korroosion tai vaurioiden estämiseksi.

Leikkaus ja muotoilu

Teräksen leikkaus: Käytä plasmaleikkausta, laserleikkausta tai polttoleikkausta ja muita tekniikoita teräksen leikkaamiseen suunnittelupiirustuksen koon mukaan.

Muovauskäsittely: Muotoile teräslevy taivuttamalla, valssaamalla, hitsamalla ja muilla prosesseilla pääpalkin, päätypalkin ja muiden rakenneosien valmistamiseksi.

Hitsaus

Komponenttien hitsaus: Leikatut ja muotoillut teräsosat hitsataan päärakenteisiin, kuten pääpalkkiin, päätypalkkiin ja vaunuun. Hitsausprosessia on valvottava tiukasti rakenteellisen lujuuden ja hitsauksen laadun varmistamiseksi.

Hitsauksen tarkastus: Käytä -tuhoamatonta testaustekniikkaa (kuten ultraäänitestausta, radiografista testausta) hitsausten tarkastamiseen varmistaaksesi, ettei niissä ole halkeamia tai muita vikoja.

Koneistus

Tarkkuustyöstö: Tarkkuustyöstö suoritetaan nosturin tärkeimmille osille, kuten pyöräsarjoille, laakerin istukkaille, hihnapyörille jne., jotta varmistetaan niiden mittatarkkuus ja pinnan laatu.

Koko koneen kokoonpano

Yleiskokoonpano: Nosturin kokonaiskokoonpano suoritetaan esi-kokoonpanon perusteella, mukaan lukien pääpalkin, päätypalkin, nostomekanismin, kävelymekanismin jne. lopullinen asennus.

Käyttöönotto ja testaus

Dynaamisissa olosuhteissa testataan nosturin toimintakykyä, mukaan lukien nosto-, kävely-, ohjaus- ja muut toiminnot. Kootun siltanosturin kokonaiskoko tarkistetaan sen varmistamiseksi, että kaikki mitat vastaavat suunnitteluvaatimuksia.

Ruiskutus ja korroosionesto{0}}käsittely

Pintakäsittely Ruosteenpoisto: Ruosteenpoisto nosturin pinnalta, yleisiä menetelmiä ovat hiekkapuhallus, peittaus jne. Pohjusruiskutus: Suihkuta -korroosionestopohjamaalia käsitellylle pinnalle metallin hapettumisen ja korroosion estämiseksi. Pintamaalin ruiskutus Väriruiskutus: Suihkuta pintamaali asiakkaan vaatimusten tai alan standardien mukaan antaaksesi nosturille suojaavan ja koristeellisen vaikutelman. Merkintä: Merkitse ruiskutuksen jälkeen nosturin tunnistetiedot spesifikaatioiden mukaisesti, kuten malli, nimelliskuorma jne.

Tehdas ja asennus

Pakkaus ja kuljetus

Pakkaussuojaus: Pakkaa nosturin keskeiset osat suojaavasti, jotta ne eivät vaurioidu kuljetuksen aikana. Kuljetusjärjestely: Laitteen koon ja kuljetusolosuhteiden mukaan valitse sopiva kuljetustapa nosturin kuljettamiseksi asiakkaan työmaalle.

Vastaanotto ja toimitus

Asiakkaan hyväksyminen

Hyväksyminen paikan päällä: Asiakas hyväksyy paikan päällä-nosturin sopimusvaatimusten ja teknisten eritelmien mukaisesti tarkistaakseen laitteiden suorituskyvyn ja laadun.

Ongelman korjaus: Jos ongelmia havaitaan, valmistajan on korjattava ne ajoissa varmistaakseen, että laite täyttää täysin asiakkaan vaatimukset. Toimitus ja käyttö Käyttökoulutus: Valmistaja yleensä kouluttaa asiakkaan käyttäjiä varmistamaan, että he voivat käyttää nosturia oikein ja turvallisesti.

Suositut Tagit: kaksoispalkkipukkinosturi ulokkeella, Kiina kaksoispalkkipukkinosturi ulokkeella valmistajat, toimittajat, tehdas
