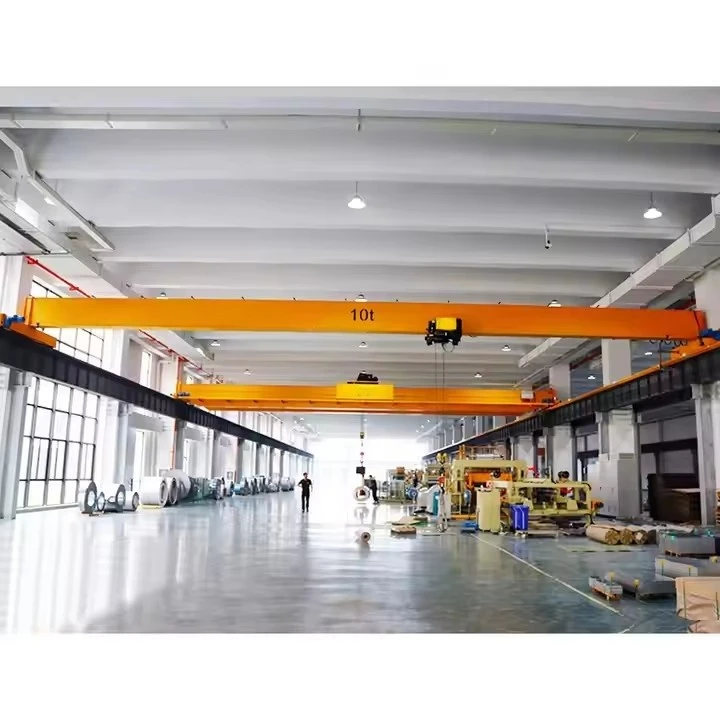

Jousitus yksi palkki ylä- nosturi

Jousituksen keskeiset piirteet yksipalkkiin nosturi

✔ Alakuljetussuunnittelu- Nosturi kulkee kiitotien palkkien alalaipan, jotka ovat itse ripustettuja katosta.
✔ Tilaa säästävä- Ei tarvita ylimääräisiä tukipylväitä, maksimoimalla lattiatila.
✔ Kevyet tai keskisuuret- käytetään tyypillisesti kuormiin10-15 tonnia(vaihtelee rakenteen perusteella).
✔ Modulaarinen ja säädettävä- Voidaan määrittää uudelleen, jos asettelu muuttuu.



Rajoitukset ja näkökohdat

⚠ Alhaisempi kapasiteetti- ei sovellu erittäin raskaille kuormitukselle (yleensä enintään10-15 tonnia).
⚠ Riippuen katon lujuudesta- Vaatii vahvan yleiskustannusrakenteen.
⚠ Rajoitettu- Paras lyhyemmille ulottuville (tyypillisestijopa 30 jalkaailman vahvistamista).



Milloin valita jousitus yhden palkin nosturi?

✅ Matala päätilatilat.
✅ Olemassa oleva kattorakennevoi tukea kuormaa.
✅ Budjettirajoitukset(alhaisemmat kustannukset kuin ylimmän nosturin).
✅ Kevyt tai keskisuuriaNostotarpeet (esim. Konekaupat, varastot).



Vertailu muihin nosturityyppeihin

Ominaisuus	Suspensio yksipalkki	Huippuluokan palkki	Kisan nosturi
Tukirakenne	Kattoon asennettu	Vapaasti seisovat kiitotien palkit	Lattian tuettu
Max -kapasiteetti	1–15 tonnia	1–20 tonnia	1 - 50+ tonnia
Päähuoneen vaatimus	Matala	Kohtalainen	Korkea
Asennuskustannukset	Alentaa	Suurempi	Korkein
Liikkuvuus	Kiinteä (mutta siirrettävä)	Kiinteä	Kannettava
Paras jhk	Matala jäte, valokuormat	Keskipitkä, pidempi	Ulko-\/raskas







A Jousitus yksi palkki ylä- nosturi(kutsutaan myösala -nosturi) koostuu useista avainkomponenteista, jotka toimivat yhdessä turvallisen ja tehokkaan materiaalin käsittelyn mahdollistamiseksi. Alla on yksityiskohtainen erittely pääosistaan:



1. Kiitotien palkit (ripustettu rata)

Funktio: Tarjoaa polun Crane -sillan matkustamiseen.

Tyypit:

Standardi I-palkit (esim. S-palkit tai W-palkit)

Suljettu kappale (Box-tyylinen kiitotie tasaisempaan toimintaan)

Asennus: Ripustettu katto-\/kattorakenteesta käyttämälläripustinsauvat, kiinnikkeet tai kiinnittimet.

Keskeiset ominaisuudet:

Täytyy ollatasainen ja rinnakkainensileälle liikkeelle.

Tyypillisesti ulottuujopa 30 jalkaailman lisätukea.







14. siltapalkki (yksi palkki)

Funktio: Pääva horisontaalinen säde, joka kuljettaa nostin ja vaunun.

Rakennus:

Valssattu teräs I-palkki

Valmistettu laatikkopalkki (raskaammille kuormille)

Asennus: Kytkettynä jhklopetusautotSe ratsastaa kiitotien säteitä pitkin.



3. Päätysautot (siltapäät)

Funktio: Anna sillan liikkua kiitotien säteitä pitkin.

Komponentit:

Pyörät(laipa tai litteä, ratatyypistä riippuen)

Ohjausmekanismi(moottoroituneille nostureille)

Puskurit(LOPPUT PYSÄYTÄ TÄYTTÖÖN YLIMÄÄRÄ)



4. Nostin ja vaunun

Funktio: Nostat, laskee ja siirtyy kuormituksen vaakasuoraan palkkien varrella.

Tyypit:

Sähköketjun nostin(yleinen kevyelle\/keskisuurille)

Langankorotus(raskaammille kuormille)

Manuaalinen nostin(Käsin toimitettu matalataajuinen käyttöön)

Vaunu:

Moottoroitu tai työntötyyppi

Juoksee palkin alalaipan



5. Jousitusjärjestelmä

Funktio: Kiinnitä kiitotien palkit ylärakenteeseen.

Komponentit:

Ripustintangot(Kierteiset terästangot)

Säädettävät kiinnikkeet\/kiinnittimet(kohdistusta varten)

Kattoasennot(hitsattu tai ruuvattu kattotukiin)

6. Sähköjärjestelmä

Komponentit:

Virtalähde: Fortoon -järjestelmä, kaapelikelat tai kapellimestari -palkit.

Hallintalaitteet: Riipusasema (langallinen) tai langaton kaukosäädin.

Turvalaitteet: Rajakytkimet, ylikuormitussuojaus, hätäpysäytys.



7. Puskurit ja loppupysäkit

Funktio: Estä silta tai nostosi yli matkaa.

Tyypit:

Kumi- tai polyuretaanipuskurit

Teräspysäkki

8. Valinnaiset lisävarusteet

Koukun alapuolella olevat laitteet(esim. Magneetit, tarttujat, levitinpalkit)

Väliaikaiset järjestelmät(Tarkalle kuorman sijainnille)

Nosturit(kuormitusten punnitseminen)



LUONNOS









Suspension yksipalkkien ylärajojen edut

Suspensio yksittäiset palkkiin nosturit (Underhung -nosturit) tarjoavat useita etuja, mikä tekee niistä ihanteellisia tiettyihin teollisuussovelluksiin. Tässä ovat tärkeimmät edut:

Kello 1. Avaruuteen säästävä muotoilu

Ei lattian esteitä- Koska nosturi on ripustettu katosta, se ei vaadi tukipylväitä, maksimoimalla lattiatila.

Matala päätilan vaatimus- Ihanteellinen tiloihin, joissa on korkeusrajoituksia.

2. kustannustehokas ratkaisu

Alhaisemmat asennuskustannukset- Ei tarvetta vapaasti seisoville kiitotien tukirakenteille.

Vähentynyt perustatyö- Käyttää olemassa olevaa katto-\/kattotukea, säästämällä maa- ja vesirakennuskustannuksia.

3. Helppo asennus ja siirtäminen

Modulaarinen suunnittelu- Voidaan purkaa ja asentaa tarvittaessa uuteen sijaintiin uudelleen.

Nopeampi asennus-Yksinkertaisempi kuin huippuluokan nosturit, koska se ei vaadi kiitotie-sarakkeita.

4. kevyt mutta tehokas

Sopii kevyisiin tai keskisuuriin kuormiin(tyypillisesti1–15 tonnia).

Sileä toiminta- Suljetut radan kiitotiet vähentävät värähtelyä ja varmistavat tarkan liikkeen.

5. monipuoliset sovellukset

Voidaan käyttäämatala selventämärakennuksetMissä ylimmät nosturit ovat epäkäytännöllisiä.

YhteensopivaManuaalinen tai sähköinen nosto, tarjoamalla joustavuutta toiminnassa.

6. Parannettu turvallisuus ja ergonomia

Vähentynyt lattia -törmäysriski(Ei sarakkeita tai lattialle kiinnitettyjä tukia).

Ergonominen käsittely- Vähentää työntekijöiden rasitusta verrattuna trukkeihin tai manuaaliseen nostoon.

Suspensio -sovellukset yhden palkin ylärajojen nosturit

Näitä nostureita käytetään laajasti toimialoilla, joilla avaruuden optimointi ja kevyen ja keskisuuntainen nosto ovat prioriteetteja. Yleisiä sovelluksia ovat:

1. Valmistus- ja kokoonpanolinjat

Autoteollisuus- Osien liikkumista varten kokoonpanolinjoja pitkin.

Koneistustyöpajat- Käsittelytyökalut, muotit ja komponentit.

2. varastointi ja logistiikka

Lastaus\/purkaminen- Pakattujen tavaroiden kuljettaminen jakelukeskuksissa.

Säilytystilat- Siirtävät kuormalavat tai astiat tiukkoissa tiloissa.

3. Huolto- ja korjauskaupat

Huoltohuolto- Nostomoottorit, generaattorit tai koneosat.

Ilma -aluksen\/ajoneuvon huolto- Käytetään angaareissa, joissa on rajoitettu päätila.

4. Paperi- ja tulostusteollisuus

Paperirullien, tulostuslevyjen ja raskaiden koneiden osien käsittely.

5. Ruoka- ja juomien jalostus

Hygieeniset ympäristöt- Puhdashuoneisiin käytettävissä olevia ruostumattomasta teräksestä valmistettuja vaihtoehtoja.

Pullotus-\/pakkauslinjat- Raaka -aineiden ja valmiiden tuotteiden liikkuminen.

6. Pienet työpajat ja valmistusyksiköt

Metallintyöstökaupat- Teräslevyjen, palkkien ja hitsauslaitteiden nostaminen.

Puuntyöstötilat- Raskaiden puutavaran tai huonekaluosien kuljettaminen.







1.Suunta ja tekniikka
Pre-tuotantosuunnittelu:

Insinöörit arvioivat asiakasvaatimuksia (kuormituskapasiteetti, mitat, ympäristö).

Suunnittelu sisältää yksityiskohtaiset piirustukset, rakennelaskelmat, materiaalien eritelmät ja turvaominaisuudet.

Tietokoneavustettua suunnittelua (CAD) ja simulointityökaluja käytetään nosturin suunnittelun viimeistelyyn.

Hyväksyntäprosessi:

Sekä tekniikkatiimi että asiakas tarkistaa ja hyväksytään mallit (tarvittaessa).

Asiaankuuluvien standardien (ISO, FEM, CE jne.) Noudattaminen varmistetaan.

2. materiaalihankinta
Raaka -aineiden valinta:

Korkean lujuuden teräslevyt (pääpalkki- ja rakenteellisille komponenteille).

Takoitettu teräs- tai seosteräs avainkomponenteille, kuten koukkuille, pyörille ja akseleille.

Sähkökomponentit, kuten moottorit, kytkimet, ohjauspaneelit ja johdotus.

Valinnaiset lisävarusteet (esim. VFD: t, kaukosäädintä) tilataan eritelmien mukaisesti.

Materiaalitestaus:

Kaikissa materiaaleissa tehdään laatutarkastus, mukaan lukien vetokokeet, kovuustarkastukset ja hitsaustarkastukset.

Sertifikaatit ja aineelliset jäljitettävyys ylläpidetään.

3. Pääkomponenttien valmistus
Pääpalkki:

Yksipalkki on valmistettu hitsatuista teräslevyistä.

Palkki leikataan, hitsataan ja koneistetaan tarkkojen eritelmien täyttämiseksi.

Palkki testataan rakenteellisen eheyden suhteen käyttämällä tuhoavaa testausta (NDT), kuten ultraääni- tai röntgentestaus.

LOPPUVAT KÄYTTÖT:

Päätykuljeet hitsataan ja kootaan. Nämä ovat rakenteita, joiden ansiosta nosturi voi kulkea kiitotien kiskoja pitkin.

Ne sisältävät moottorin kiinnikkeet, pyörät ja vaihdelaatikkoasennuspisteet.

Nostin ja vaunun:

Nostinyksikkö (nostomekanismi) on koottu moottorilla, jarrujärjestelmällä ja koukkulla.

Vaunujärjestelmä on valmistettu, joka kuljettaa nostolaitetta palkkipalkkia pitkin.

4. mekaaninen kokoonpano
Pääpalkin ja loppuvaunujen päät:

Pääpalkki nostetaan paikoilleen ja kytketään päätykantaihin nosturin perusrakenteen muodostamiseksi.

Pyörät ja akselit on asennettu päätykuljetuksiin liikkumisen sallimiseksi kiitotietä pitkin.

Matkamekanismi:

Nosturin matkustusjärjestelmä on asennettu, joka sisältää moottori-, vaihdelaatikko- ja ohjausjärjestelmät, jotka ajavat nosturia kiskoja pitkin.

Vaunu- ja nostoasennus:

Vaunujärjestelmä on asennettu palkkiin ja kytketty nostimekanismiin.

Koukut, langan köysit ja nostorummut on asennettu.

5. Sähkö- ja ohjausjärjestelmät
Johdotus ja yhteys:

Kaikki sähkökomponentit, mukaan lukien moottori, ohjauspaneeli, rajakytkimet, turvahälytykset ja valot, on johdotettu ja kytketty järjestelmään.

Ohjausjärjestelmän asennus:

Ohjausjärjestelmä on asennettu joko riipuksen ohjauksena tai radion kaukosäätimeksi (jos määritetään).

Muuttuvat taajuusasemat (VFD) on asennettu sileälle, ohjattavalle liikkeelle (valinnainen).

Testaus:

Sähköjärjestelmät kokeilee perusteellisesti standardien asianmukaisen toiminnan, turvallisuuden ja noudattamisen varmistamiseksi.

Sähköeristystestit ja ohjaussignaalin tarkistukset suoritetaan.

6. Testaus ja laadunvalvonta
Alkuperäinen testaus:

Nosturi on käynnissä ja staattiset testit suoritetaan kaikille komponenteille perustoimintojen tarkistamiseksi.

Kuormitustestaus tehdään nostamalla vähitellen testipaino (tyypillisesti 125% nimelliskapasiteetista) nosturin suorituskyvyn tarkistamiseksi stressin alla.

Dynaaminen testaus:

Nosturi suoritetaan kaikki liikkeet: nostaminen, kiitotietä pitkin kulkeva ja vaunun liike.

Turvajärjestelmät, kuten ylikuormitussuojaus, rajakytkimet ja jarrujärjestelmät, testataan perusteellisesti.

Laadunvarmistus:

Alkuperäisten testien jälkeen suoritetaan lopullinen tarkastus sen varmistamiseksi, että kaikki komponentit täyttävät eritelmät.

Nosturi tarkistetaan hitsauksen, maalaamisen, kokoonpanon ja kohdistamisen virheistä.

Dokumentaatio ja sertifikaatti:

Suoritusraportti ja vaatimustenmukaisuuden sertifiointi syntyy.

Nosturin sarjanumero on tallennettu tulevaa ylläpidon seurantaa varten.

7. maalaus ja pintakäsittely
Pinnan valmistelu:

Kaikki metallipinnat puhdistetaan ja käsitellään ruosteen ja epäpuhtauksien poistamiseksi.

Korroosion vastaisia ​​pinnoitteita levitetään pitkäikäisyyden varmistamiseksi.

Maalaus:

Nosturi on maalattu teollisuusluokan maaleilla, tyypillisesti näkyvissä väreillä turvallisuuden kannalta (esim. Keltainen tai oranssi).

Sääkestävää maalia käytetään ulkoilmaan.

8. Viimeinen kokoonpano ja testaus
Kokoonpano:

Kaikki komponentit (moottorit, ohjaimet, pyörät, koukut) on koottu ja kiinnitetään turvallisesti.

Nosturi on koottu lopulliseen kokoonpanoon.

Lopullinen kuormitustesti:

Nosturi testataan täydellä kuormituksella (7 tonnia) sujuvan käytön ja asianmukaisen kuorman käsittelyn varmistamiseksi.

Kaikki tarvittavat säädöt tehdään tässä vaiheessa.

9. Pakkaus ja toimitus
Toimitusvalmistelu:

Nosturi puretaan kuljettaviin komponentteihin (tarvittaessa) ja pakattu turvallisesti kuljetukseen.

Kokoonpanoohjeet, käsikirjat ja muut tarvittavat dokumentaatiot toimitetaan.

Toimitus:

Nosturi toimitetaan asiakkaan sijaintiin, joko täysin koottu tai lopulliseen paikan päällä olevaan kokoonpanoon, tilauksesta riippuen.

10. Paikalla asennus ja käyttöönotto
Asennus:

Nosturi on asennettu asiakkaan sivustoon, mukaan lukien kiitotien kiskojen, nostimien ja ohjausjärjestelmien yhdistäminen.

Viimeinen testaus ja koulutus:

Käyttöönotto tehdään paikan päällä varmistaaksesi, että kaikki toimii odotetusti.

Operaattorit koulutetaan turvallisen käytön, perusvirheiden ja kunnossapidon suhteen.





Yhtiö on asentanut älykkään laitteiden hallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotit. Suunnitelman valmistumisen jälkeen on yli 500 sarjaa (sarjaa) ja laitteiden verkottumisaste saavuttaa 95%. 32 Hitsauslinjaa on otettu käyttöön, 50 on tarkoitus asentaa ja koko tuotelinjan automaatiotaso on saavuttanut.
