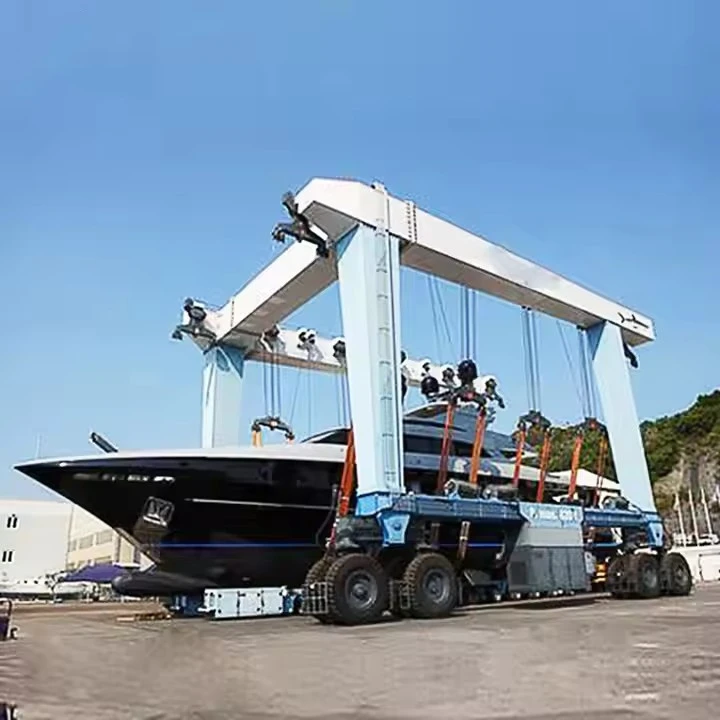

Sähkökäyttöinen veneennosturi

Tärkeimmät ominaisuudet

1. Sähkökäyttöinen-käyttö

Nolla päästöjä(ei pakokaasuja, sopii sisä-/kaupunkisatamiin).

Pienemmät melutasotverrattuna dieselnostureihin.

Energia{0}}tehokasjoissakin malleissa regeneratiivisella jarrutuksella.

2. Nostokyky ja ulottuvuus

Tyypillisesti vaihtelee5 tonnia - 100+ tonnia, mallista riippuen.

Puomin pituussäädettävissä eri aluskokoille (esim. pienistä veneistä suuriin huviveneisiin).

Muuttuvat nostonopeudettarkkaan paikannukseen.

3. Liikkuvuus ja asennusvaihtoehdot

Kiinteä jalusta{0}}asennettu(kiinteisiin asennuksiin).

Kääntyvä (pyörivä) tyyppi(360 asteen kierto joustavaan sijoitteluun).

Mobiilipukkiversiot(tilapäiseen tai useaan{0}}sijaintiin).

4. Turva- ja ohjausjärjestelmät

Anti-heilahdustekniikkaveneen sujuvaan käsittelyyn.

Ylikuormitussuojaonnettomuuksien ehkäisemiseksi.

Kaukosäädin ja automaattinen käyttö(valinnainen).

Hätäpysäytys (E-stop) ja epäonnistuneet-turvalliset jarrut.

5. Korroosionkestävä-rakenne

Ruostumattomasta teräksestä valmistetut pinnoitteet-kestämään suolavesivaurioita.

Suljetut sähkökomponentitvedeneristystä varten.



Vertailu: Sähkökäyttöiset vs. Diesel-merinosturit

Ominaisuus	Sähköinen merinosturi	Diesel-merinosturi
Virtalähde	Sähköinen (verkko/akku)	dieselmoottori
Päästöt	Nolla	Korkea (CO₂, NOₓ)
Melutaso	Matala	Korkea
Huolto	Minimaalinen (ei moottorin osia)	Usein (moottori, polttoainejärjestelmä)
Paras	Sisäsatamat, kaupunkisatamat	Syrjäiset paikat,{0}}raskaita nostoja



Nostokyky 320 tonnia
Väli (leveys) 3 - 12 metriä (säädettävä)
Nostokorkeus 3 - 10 metriä
Työluokka A3-A5 (kevyt tai keskiraskas)
Nostonopeus 0.5 - 8 m/min (muuttuva)
Kaukopalkkityyppi Yksi-/kaksoispalkki (laatikko{0}}tyyppi)
Virtalähde 220V/380V 3-vaihe tai manuaalinen
Ohjaustila Riippuva ohjaus/langaton kaukosäädin
Nostintyyppi Sähköinen ketjunostin/vaijeriostin
Travel Drive Manuaalinen työntö tai moottoroitu
Korroosiosuojaus Kuumasinkitty-tai meri{1}}laatuinen maali
Tuulenkestävyys Beaufort-asteikolla 6 asti (ulkokäyttöön)
Käyttölämpötila -20 astetta - +50 astetta



AnSähkökäyttöinen veneennosturikoostuu useista kriittisistä mekaanisista, sähköisistä ja rakenteellisista komponenteista, jotka varmistavat veneiden ja merialusten turvallisen ja tehokkaan noston. Alla on yksityiskohtainen erittely:



1. Rakenteelliset osat

A. Boom (Jib)

Thepäänostovarsi, joka on tyypillisesti valmistettu lujasta-teräksestä tai alumiinista.

Voi ollakiinteä, teleskooppinen tai taitettavasäädettävää ulottuvuutta varten.

Joissakin malleissa on arystyspuomiparemman ohjattavuuden vuoksi.

B. Masto / tukipylväs

Tarjoaapystysuora vakausja tukee puomia.

Voi ollakiinnitetty jalustaan(kiinteille nostureille) taiasennettu mobiilialustalle.

C. Kääntörengas (pyörivä mekanismi)

Sallii360 asteen kiertojoustavaan sijoitteluun.

Käyttäähammaspyöräkäyttöiset-tai moottoroidut kääntölaakerit.

D. Pohjakehys/jalusta

Kiinnittää nosturin kiinnilaiturit, telakat tai alukset.

Valmistettukorroosiota{0}}kestävä teräsmeriympäristöön.



2. Nosto- ja nostokomponentit

A. Sähköinen nostomoottori

Tarjoaa nostovoimaa kauttaAC tai DC sähkömoottori.

Usein sisältäätaajuusmuuttaja (VFD)tasaiseen nopeuden hallintaan.

B. Vaijeri ja pyörät

Galvanoidut teräsvaijeritkorroosionkestävyyttä varten.

Hihnapyöräjärjestelmät (pyörät)ohjaa köyttä optimaalista nostoa varten.



C. Hook Block & Spreader Bar

Kuormakoukkuturvasalvalla veneiden kiinnittämiseen.

Säädettävät levittimetrunkojen tasapainoiseen nostamiseen.

D. Vinssirumpu

Varastoi ja vapauttaa vaijerin noston/laskun aikana.

Varustettuautomaattinen kiristysliukumisen estämiseksi.



3. Liikkuvuus- ja paikannuskomponentit

A. Sähkökäyttöiset moottorit (autonostureille)

Voimatpyörän tai telan liike(jos nosturi on liikuteltava).

Jotkut mallit käyttäväthydraulinen{0}}avusteinen ohjaus.

B. Tukijalat / tukijalat

Pidennettävät jalatestää kaatumisenraskaiden nostojen aikana.

Useinhydraulinen tai manuaalinen.

C. Kääntöpöytä (kääntömekanismi)

Ottaa käyttööntasainen pyöriminennosturista.

Sisältääkääntömoottori ja vaihdelaatikko.

4. Virta- ja ohjausjärjestelmät

A. Virtalähde

Suora verkkoyhteys(kiinteille nostureille).

Akku{0}}käyttöinen(mobiili- tai etäkäyttöön).

Regeneratiivinen jarrutus(palauttaa energiaa laskemisen aikana).

B. Ohjauspaneeli/etäjärjestelmä

Ohjaamo(suuremmille nostureille).

Langaton kaukosäädin(yleinen pienille malleille).

Joystick ja kosketusnäyttötarkkaan käsittelyyn.

C. PLC ja automaatio

Ohjelmoitava logiikkaohjain (PLC)hallitsee liikkeitä.

Anti-heilahdustekniikkaminimoi kuorman heilahtelun.

Kuormitusmomentin ilmaisin (LMI)estää ylikuormituksen.





5. Turva- ja suojajärjestelmät

A. Ylikuormitussuoja

Kuormakennot ja anturitseurata painoa reaaliajassa{0}}.

Pysäyttää toiminnan automaattisesti, jos kapasiteetti ylittyy.

B. Hätäpysäytys (E-Stop)

Katkaisee virran välittömästi hätätilanteissa.



C. Rajakytkimet

Estääyli-nosto tai yli-laskupuomista.

D. Korroosiosuojaus

Ruostumattomasta teräksestä valmistettu laitteistoja merikäyttöön tarkoitetut{0}}pinnoitteet.

IP66/IP67-luokiteltu sähkökomponentit(veden- ja pölytiivis).



6. Valinnaiset lisäominaisuudet

GPS-seuranta– Valvoo nosturin sijaintia (liikkuville yksiköille).

Automaattinen veneen tunnistus– Säätää levittimen leveyden automaattisesti.

Yötoiminnan valot– LED-valaistus heikossa{0}}valossa.

LUONNOS



Pääasiallinen tekninen



Ympäristöystävällinen{0}}käyttö

Ei päästöjä (ei pakokaasuja)

Täyttää tiukat ympäristömääräykset

Ihanteellinen suljetuille venesatamille ja herkille meriekosysteemeille

Energiatehokas

Dieselnostureisiin verrattuna pienemmät käyttökustannukset

Regeneratiiviset jarrujärjestelmät ottavat energiaa laskun aikana

Voi hyödyntää uusiutuvia energialähteitä (aurinko/tuulihybridijärjestelmät)

Hiljainen suorituskyky

Melutasot alle 65 dB venesatamissa/asuinalueilla

Mahdollistaa 24/7-toiminnan ilman meluvalituksia

Tarkkuusohjaus

Tasainen taajuusmuuttaja (VFD).

Millimetrin{0}}tason paikannustarkkuus herkille veneille

Anti-heilahdustekniikka estää kuorman heilumisen

Matala huolto

Vähemmän liikkuvia osia kuin dieseljärjestelmissä

Ei moottoriöljyn vaihtoa tai polttoainejärjestelmän huoltoa

Korroosiota{0}}kestävät komponentit pidentävät käyttöikää

Parannettu turvallisuus

Automaattinen ylikuormitussuoja

Hätäpysäytysjärjestelmät varavirtalähteellä

Etävalvontaominaisuudet

Joustava asennus

Voidaan asentaa jalustalle-, kiskolle-asennettava tai mobiili

Soveltuu sekä pysyviin että väliaikaisiin asennuksiin

Venesatamat ja huvivenesatamat

Huviveneiden päivittäinen vesillelasku/haku

Talvisäilytystoimenpiteet

Tarjousten ja vesiskootterien käsittely

Telakat ja kuivatelakat

Laivasiirto työasemien välillä

Uusien rakennusten julkaisu, enintään 100+ tonnia

Huoltonostot rungon korjauksiin

Kaupalliset satamat

Luotsiveneiden ja työalusten käsittely

Hätäveneen käyttöönotto

Kelluvan telakan toiminta

Armeija ja rannikkovartiosto

Vartioveneiden nopea käyttöönotto

Sukellusveneiden tarjousoperaatiot

Erikoisjoukkojen laitteiden käsittely

Offshore-alustat

Miehistön siirtoalusten toiminta

Pelastusveneen huolto

Tarjousveneen käsittely

Hätäpalvelut

Tulvapelastustoimet

Katastrofialkuveneen käyttöönotto

Sammutusveneen vesillelasku

Tutkimusalusten tuki

Tieteellisten laitteiden käyttöönotto

ROV-koneiden ja uppoajoneuvojen käsittely

Merentutkimuslaitteiden käyttöönotto



Tuotantoprosessi a200 tonnin siirrettävä vene/laivanosturisisältää useita vaiheita suunnittelusta ja suunnittelusta valmistukseen, kokoonpanoon ja testaukseen. Alla on yksityiskohtainen erittely tyypillisestä tuotantoprosessista:

---

1. Suunnittelu ja suunnittelu

Käsitteellinen suunnittelu:Insinöörit luovat alustavia luonnoksia ja 3D-malleja kantavuuden (200 tonnia), ulottuvuuden, liikkuvuuden ja ympäristöolosuhteiden (merikäyttö) perusteella.

Rakenneanalyysi:Finite Element Analysis (FEA) varmistaa, että nosturi pystyy käsittelemään dynaamisia kuormia, tuulta ja aaltovoimia.

Hydrauli- ja sähköjärjestelmät:Hydraulisylinterien, vinssien ja ohjausjärjestelmien suunnittelu sujuvaa nostoa varten.

Materiaalin valinta:Luja{0}}teräs (esim. ASTM A514) korroosionkestävyyteen meriympäristöissä.

Säännösten noudattaminen:Täyttää standardit mmDNV-GL, ABS tai Lloyd's Registermerinostureille.

---

2. Materiaalin hankinta

Teräslevyt ja -palkit:Lähde: puomi, alusta ja rakennerunko.

Hydrauliset komponentit:Pumput, sylinterit, letkut ja venttiilit sertifioiduilta toimittajilta.

Sähköjärjestelmät:Moottorit, anturit ja ohjauspaneelit (usein vesitiiviit merikäyttöön).

Vaijeriköydet ja -pyörät:Korkealaatuiset{0}}teräsvaijerit nostamiseen.

---

3. Valmistus

A. Rakennevalmistus

Leikkaus ja muotoilu:CNC plasma/laserleikkaus tarkkuusosille.

Hitsaus:Automatisoitu ja manuaalinen hitsaus (Submerged Arc Welding paksuille osille).

Puomin rakenne:Ritilä tai teleskooppirakenne lujuuteen ja liikkuvuuteen.

Alusta ja tukijalat:Vahvistettu vakauden takaamiseksi nostojen aikana.

B. Hydraulinen ja mekaaninen kokoonpano

Hydraulijärjestelmä:Pumppujen, sylinterien ja letkujen asennus.

Vinssit ja rummut:Asennettu nosto- ja laskutoimia varten.

Kääntömekanismi:Mahdollistaa 360 asteen pyörimisen (jos mahdollista).

C. Sähkö- ja ohjausjärjestelmät

Ohjaamo:Vesitiivis ohjausasema ohjaussauvilla/antureilla.

Kuorman valvonta:Kuormituskennot ja rajakytkimet turvallisuuden takaamiseksi.

Virtalähde:Dieselmoottori tai sähkömoottori (meri{0}}laatu).

---

4. Kokoonpano ja integrointi

Puomin asennus:Kiinnitetty runkoon kääntöpisteillä.

Vastapainot:Lisätty tasapainoon (tarvittaessa).

Lopullinen johdotus ja putkityöt:Hydrauli- ja sähköjärjestelmien liittäminen.

Maalaus ja pinnoitus:Korroosionestomaali- (epoksi- tai sinkkipinnoitteet).

---

5. Testaus ja laadunvalvonta

Kuormitustestaus:200 tonnin nosto (+25 % ylikuormitustesti, standardien mukaan).

Toiminnalliset testit:Hydraulisten liikkeiden, pyörimisen ja vakauden tarkistus.

Ympäristötestit:Suolasumutestit merenkulun kestävyyden varmistamiseksi.

Turvatarkastukset:Hätäpysäytysjärjestelmät, ylikuormitushälyttimet.

---

6. Toimitus ja käyttöönotto

Kuljetus:Purettu kuljetusta varten tai toimitetaan liikkuvana yksikkönä.

Kokoonpano-sivustolla:Kasattu uudelleen laiturilla tai telakalla.

Kuljettajan koulutus:Käsittely- ja turvallisuusprotokollat.

Työpajan näkymä:

Yritys on asentanut älykkään laitehallintaalustan ja asentanut 310 sarjaa (sarjaa) käsittely- ja hitsausrobotteja. Suunnitelman valmistumisen jälkeen sarjoja (sarjoja) tulee olemaan yli 500 ja laitteiden verkottumisaste saavuttaa 95 %.. 32 hitsauslinjoja on otettu käyttöön, 50 suunnitellaan asennettavaksi ja koko tuotelinjan automaatioaste on saavuttanut 85 %.
