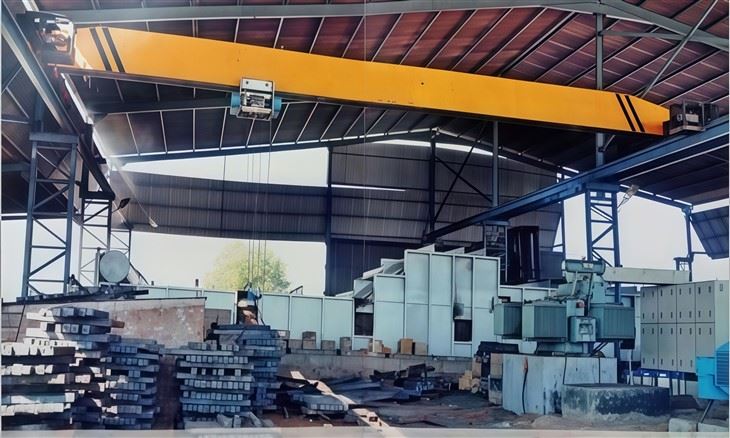

5 tonnin sähkökäyttöinen yksipuolinen nosturi

1. Sillan rakenne

Tämä on nosturin tärkein liikkuva runko, joka kattaa lahden leveyden.

Yksipalkki (pääpalkki):Yksi, valmistettu teräslaatikkopalkki, joka tukee nosturia ja vaunua. 12 tonnin kapasiteettia varten tämä palkki on suunniteltu ja mitoitettu käsittelemään kuormaa merkittävällä turvallisuuskertoimella, mikä estää liiallisen taipuman.

Pääteautot:Jäykät teräskotelot sijaitsevat siltapalkin molemmissa päissä. Ne sisältävät pyörät, laakerit ja akselit, jotka mahdollistavat koko nosturin kulkemisen kiitotien kiskoja pitkin.

Sillan pyörät:Päätytrukkeihin asennetut pyörät tukevat koko nosturia ja kuormaa. Yksipalkkinosturissa on tyypillisesti neljä siltapyörää (kaksi per päätetrukki).

Sillan käyttöyksikkö:Moottori-, jarru- ja vaihteistokokoonpano, joka käyttää sillan pyöriä. 12-tonnisessa nosturissa tämä on yleensä kaksikäyttöinen järjestelmä, mikä tarkoittaa, että siinä on käyttöyksikkömolemmatpäätetrukit synkronoituun ja positiiviseen liikkeeseen.

Siltajohdinjärjestelmä:Kuinka nosturi saa voimaa matkaa varten. Yleisiä tyyppejä ovat:

Feston-järjestelmä:Sarja kaapeleita ja telineitä, jotka taittuvat ja avautuvat nosturin liikkuessa.

Suljettu johdinpalkki (väyläpalkki):Jäykkä, eristetty tankojärjestelmä kuparijohtimilla, joita pitkin keräinjärjestelmä liukuu. Suositellaan usein raskaampiin-sovelluksiin ja pitemmille jännevälille.

2. Nostin ja vaunuyksikkö

Tämä on mekanismi, joka nostaa, laskee ja siirtää kuormaa sivusuunnassa siltapalkin pituudella.

Nostimen moottori:Sähkömoottori, joka antaa voiman nostaa ja laskea kuormaa. Se on suunniteltu raskaaseen-ajoittaiseen käyttöön.

Nostovaihdelaatikko:Vähentää moottorin suuren nopeuden käyttökelpoiseen, tehokkaaseen nopeuteen raskaiden kuormien nostamiseen.

Jarrujärjestelmä:Useat jarrut ovat turvallisuuden kannalta kriittisiä.

Ensisijainen pitojarru:Automaattinen, jousi{0}}sähköisesti vapautuva jarru, joka sijaitsee moottorin akselilla. Se kytkeytyy heti päälle, jos virta katkeaa ja pitää kuorman.

Toisio (hätä)jarru:Mekaaninen kuormajarru sijaitsee usein vaihteiston sisällä turvallisuuden lisäämiseksi.

Regeneratiivinen laskujarru:Sähköinen ohjausjärjestelmä itse jarruttaa säätelemällä nopeutta laskemisen aikana.

Rummun tai hihnapyörän kokoonpano:Vaijerinostimissa tämä on uritettu rumpu, jonka ympäri vaijeri kiertyy. Ketjunostimissa tämä on sarja pyörät (hihnapyörät), jotka ohjaavat kuormaketjua.

Vaijeri/kuormaketju:Joustava elementti, joka liitetään kuormaan.

Vaijeri:Yleisempi 12 tonnin kapasiteettille. Se vedetään nostimen ja koukkulohkon pyöräsarjan läpi mekaanisen edun saamiseksi.

Kuormaketju:(Vähemmän yleistä 12 tonnin yksittäispalkissa, mutta mahdollista). Nostamiseen käytetty hitsattu metalliseosketju.

Koukkulohko:Kokoonpano, joka pitää koukun ja pyörät. Pyörien lukumäärä (reveing) määrää mekaanisen edun (esim. 4 siiman osaa nostaa 12 tonnia 3 tonnin siiman vetonostimella).

Nostokoukku:Taottu teräskoukku, joka pitää kuorman. Se on varustettu turvasalvalla, joka estää nostohihnan irtoamisen vahingossa.

3. Vaunun runko

Runko, johon nostin mahtuu ja jonka avulla se kulkee siltapalkin alalaippaa pitkin.

Kärryn vetomoottori:Pienempi moottori, joka käyttää vaunun pyöriä poikki{0}}liikenteeseen.

Kärryn pyörät:Pyörät, jotka kulkevat siltapalkin alalaippaa pitkin.

4. Sähköinen ohjausjärjestelmä

Nosturin "hermojärjestelmä".

Käyttäjän ohjaus:Kuinka nosturia käsketään.

Riipuksen ohjaus:Yleisin menetelmä. Käyttäjä ohjaa kaikkia nosturin toimintoja (nosturi ylös/alas, silta vasemmalle/oikealle, vaunun eteen/taakse) ohjaamaan kaapeliin ripustettua -painikeasemaa (riippuvaista).

Radion kaukosäädin:Yhä suositumpi vaihtoehto, jossa käyttäjä käyttää langatonta lähetintä, mikä mahdollistaa suuremman liikkuvuuden ja turvallisuuden.

Ohjaamon ohjaus:Harvemmin yksipalkkinostureissa; kuljettaja ohjaa nosturiin asennetusta ohjaamosta.

Ohjauspaneeli / paneelilaatikko:Sisältää kontaktorit, ylikuormitusreleet, taajuusmuuttajat (VFD:t) ja virtalähteet, jotka ohjaavat moottoreiden sähköä.

Variable Frequency Drives (VFD:t):Käytetään usein nykyaikaisissa 12 tonnin nostureissa nopeuden ja kiihtyvyyden tarkkaan hallintaan sekä nosto- että ajoliikkeissä. Tämä estää kuorman heilahtelun ja tarjoaa pehmeämmän ja turvallisemman toiminnan.

Rajakytkimet:Kriittiset turvalaitteet, jotka katkaisevat automaattisesti virran yliajon estämiseksi.

Nostimen ylärajakytkin:Estää kiertymisen ja koukun osumisen itse nostimeen.

Nostimen alarajakytkin:Estää köyttä löystymästä kokonaan tai koukkupalaa kaatumasta.

Päättymisrajakytkimet:Pysäytä silta ja vaunu ennen kuin ne saavuttavat kiitotien raitojensa loppuun.

5. Kiitotiejärjestelmä

Tämä on kiinteä infrastruktuuri, jolla nosturi kulkee. Se ei ole osa itse nosturia, mutta on välttämätön sen toiminnalle.

Kiitotien palkit:Tyypillisesti leveä-laippa (I-palkit) tai valmistetut laatikkopalkit, jotka on kiinnitetty tukevasti rakennuksen rakenteeseen.

Kiitotien kiskot:Teräskiskot (usein ASCE-kisko tai nosturin kisko) on asennettu kiitotien palkkien päälle, joilla sillan pyörät kulkevat. Ne tarjoavat sileän, kestävän pinnan.

Kiskot / ankkurit:Kiinnitä kiskot kiitotien palkkeihin.

Kiitotien johtimet:Laajennettu sähköjärjestelmä, joka kulkee lahden pituudella, johon siltajohdinjärjestelmä liittyy.

.

Sähkö- ja ohjauskomponentit

Nämä osat tarjoavat voimaa ja ohjaavat nosturin toimintoja.

Virransyöttöjärjestelmä:

Feston-järjestelmä:Yleisin menetelmä. Joukko kaapeleita (tehoa ja ohjausta varten) kuljetetaan joustavassa alustassa, joka ulottuu ja vetäytyy nosturin liikkeen mukana.

Johdinpalkkijärjestelmä (suljettu raita):Kiitotien varrelle asennettu jäykkä, eristetty tankojärjestelmä. Nosturin keräilykengät liukuvat tätä tankoa pitkin vetämään voimaa. Suositellaan pitkillä matkoilla, korkeammilla käyttösykleillä tai ankarissa ympäristöissä.

6. Turvalaitteet

Puskurit:Kumi- tai jousikuormitteiset{0}}puskurit päätetrukeissa ja vaunussa, jotka imevät energiaa pienessä törmäyksessä pääterajoittimiin.

Tuulimittari (valinnainen):Ulkona asennetuissa nostureissa tuulennopeusmittari estää nosturin toiminnan, jos tuulen nopeus nousee vaarallisen suureksi.

Varoituslaitteet:Torvi tai majakka varoittaa henkilöstöä nosturin liikkeestä.

Luonnos

Pääasiallinen tekninen

1. Kustannus-tehokkuus

Pienempi alkuinvestointi:Tämä on yksi suurimmista eduista. Suunnittelu vaatii vähemmän materiaalia (yksi palkki kahden sijasta) ja yksinkertaisemman rakenteen, mikä tekee sen hankinnasta ja asennuksesta huomattavasti halvempaa kuin saman kapasiteetin kaksipalkkinosturin.

Pienemmät tukirakenteen kustannukset:Koska nosturi itsessään on kevyempi, rakennuksen tukirakenne (kiitotien palkit ja pilarit) voi usein olla vähemmän tukeva, mikä johtaa lisäsäästöihin rakennus- tai muutoskustannuksissa.

2. Ihanteellinen alemman pääntilan tiloihin

Nostin asennetaan suoraan palkin alalaippaan, ei kahden palkin väliin. Tämä luo aalemman koukun lähestymistapa-etäisyys kiitotien palkin ja koukun välillä on minimoitu. Tämä on kriittinen etu rakennuksissa, joissa pystysuora tila on rajallinen, mikä mahdollistaa nostokorkeuden maksimoimisen.

3. Kevyt ja tehokas muotoilu

Yksipalkkirakenne tekee koko nosturisillasta kevyemmän. Tämä vähentää rakennuksen rakenteeseen kohdistuvaa kuormitusta ja voi johtaa energiansäästöön, koska siltakäyttömoottorit vaativat vähemmän tehoa nosturin liikuttamiseen.

4. Yksinkertaisuus ja luotettavuus

Yksinkertaisemmalla mekaanisella rakenteella (yksi palkki, yksi nostin) on vähemmän komponentteja, jotka voivat rikkoutua. Tämä merkitsee helpompaa huoltoa, lyhyempiä seisokkeja ja yleensä suurta luotettavuutta tavallisissa nostosovelluksissa.

5. Helppo asentaa ja siirtää

Komponentit ovat kevyempiä ja usein helpompia koota kuin kaksipalkkinosturin komponentit. Tämä voi lyhentää asennusaikaa ja vähentää työvoimakustannuksia. Jos nosturi on tulevaisuudessa siirrettävä uuteen paikkaan, prosessi on yleensä yksinkertaisempi.

6. Täydellinen kohtalaiseen käyttöön ja nopeuksiin

12 tonnin yksipalkkinosturi soveltuu erinomaisesti vaativiin sovelluksiintoistuva mutta ei vakava{0}}tehtävänosto. Ne sopivat ihanteellisesti:

Työpajat ja valmistusliikkeet

Valmistuslinjat

Varastot ja varastotilat

Latauspaikat

Huoltopaikat

Ne toimivat tehokkaasti vakionosto- ja ajonopeuksilla, jotka ovat täysin riittäviä useimpiin teollisuustehtäviin.

7. Räätälöinti ja joustavuus

Nämä nosturit ovat erittäin mukautuvia. Ne voidaan konfiguroida eri tavoin:

Suosituin-Käynnissä:Nosturi ajaa kiskoilla, jotka on asennettu kiitotien palkkien päälle. Tämä on yleisin kokoonpano ja tarjoaa suurimman koukun korkeuden.

Under{0}}Juokseminen (Underhung):Nosturin pyörät kulkevat kiitotien palkkien alalaipalla, joita tyypillisesti tukee kattorakenne. Tämä mahdollistaa järjestelmän, jossa useat nosturit voivat toimia samalla kiitoratajärjestelmällä ja vaihdella keskenään.

Ensisijaiset sovellukset ja käyttötapaukset

Tämä nosturi on työhevonen teollisuudessa, jossa luotettava, toistuva raskaiden materiaalien nosto on keskeinen osa toimintaa.

1. Valmistus- ja kokoonpanolaitokset:

Koneliikkeet:Raaka-aineen (teräslevyt, tangot) siirto, raskaiden osien asemointi CNC-koneilla, sorveilla ja myllyillä sekä valmiiden komponenttien käsittely.

Autojen valmistus:Moottorilohkojen, voimansiirtojen, ajoneuvojen runkojen ja suurten{0}}alakokoonpanojen käsittely tuotantolinjoilla.

Raskaan kaluston valmistus:Maatalous-, rakennus- ja kaivoskoneiden suurten osien kokoaminen ja siirtäminen.

Laitteiden valmistus:Raskaiden teollisuuslaitteiden, kuten kaupallisten jääkaappien, teollisten aluslevyjen ja suurten metallimeistojen, siirtäminen ja sijoittaminen.

2. Varastointi ja logistiikka:

Raskaiden tavaroiden varastointi:Raskaiden lavatavaroiden, teollisuuskoneiden ja isojen konttien lastaus ja purkaminen kuorma-autoista ja niiden sijoittaminen varastohyllyihin. Ihanteellinen varastoihin, joissa säilytetään metallituotteita, koneita tai raskaita rakennusmateriaaleja.

Jakelukeskukset:Laitteisiin, jotka käsittelevät suuria, tiheitä tuotteita, jotka ylittävät tavallisten trukkien kapasiteetin.

3. Metallintyöstö ja valmistus:

Teräshuoltokeskukset:Teräskelojen, levyjen ja levyjen käsittely. Käytetään usein yhdessä alla olevien--koukkuliittimien, kuten kelatarrainten tai levynnostimien kanssa.

Valmistusliikkeet:Hitsattujen rakenteiden, I{0}}palkkien ja suurten valmistettujen osien siirtäminen työasemien välillä (leikkaus, hitsaus, hionta, maalaus).

Valimot:Muottien, hylsyjen ja valukappaleiden käsittely niiden jäähtymisen jälkeen.

4. Rakennusmateriaalien toimitus:

Puutarhat:Käsittelemme suuria nippuja puutavaraa ja puutuotteita.

Rakennusmateriaalien toimittajat:Raskaiden sementtisäkkien, tiililavojen, lohkojen ja suurten kivilaattojen siirtäminen.

Betonielementit:-Isojen betonielementtien,{0}}palkkien ja saostussäiliöiden nostaminen ja kääntäminen.

5. Huolto-, korjaus- ja huoltopalvelut (MRO):

Sähköntuotanto:Suurten pumppujen, moottoreiden, turbiinien ja muuntajien nosto huoltoa varten.

Aviation MRO:Lentokoneiden moottoreiden ja muiden tärkeiden osien irrotus ja asennus.

Yleinen teollisuushuolto:Välttämätön raskaiden koneiden turvalliseen poistamiseen korjausta varten, laitoksen päivitysten helpottamiseksi ja laitteiden huollon suorittamiseksi.

6. Kierrätys- ja jätehuoltolaitokset:

Romutehot:Suurten metalliromun ja ei-rautapitoisten materiaalien{0}}käsittely.

Jätteen siirtoasemat:Suurten konttien ja puristimien siirtäminen.

Vaihe 1: Suunnittelu, suunnittelu ja suunnittelu

Asiakasvaatimusten analyysi:

Tarkista tekniset tiedot: kapasiteetti (12 tonnia), jänneväli, nostokorkeus, käyttöluokka (esim. FEM 1Am, ISO M4), käyttöympäristö, jännite ja ohjausvaatimukset.

Vahvista kiitotien tiedot (olemassa tai uudet), mukaan lukien kiskon tyyppi, ulottuma ja päätepysähdykset.

Tekninen suunnittelu ja laskenta:

Rakennesuunnittelu:Insinöörit suunnittelevat pääpalkin (yleensä valssatun tai hitsatun I-palkki- tai laatikkopalkin) CAD-ohjelmistolla. Finite Element Analysis (FEA) suoritetaan sen varmistamiseksi, että jäykkyys ja taipuma ovat standardien (esim. CMAA, FEM) sisällä.

Kuorma- ja stressilaskelmat:Laske maksimijännitys, taipuma (yleensä rajoitettu jänneväliin 500 yksittäiselle palkille) ja väsymisikä.

Mekaaninen suunnittelu:Valitse ja suunnittele päätevaunut (kuorma-autot), joissa on pyörät, käyttömekanismit ja puskurit. Suunnittele nostovaunun kulkujärjestelmä.

Sähkösuunnittelu:Luo kaavioita virtalähteelle (esim. festoon tai johdinpalkkijärjestelmä), ohjauspiireistä ja turvalaitteista.

Materiaaliluettelo (BOM):Luo täydellinen luettelo kaikista raaka-aineista, ostetuista komponenteista (nostin, moottori, vaihteisto, jarrut, pyörät, sähkökomponentit) ja vakioosista.

Hankinta:

Tilaa raaka-aineet (teräslevyt, palkit jne.) tuoteluettelon mukaan.

Hanki ja osta sertifioidut komponentit:

Sähköinen vaijerinostin:12 tonnin kapasiteetti sopivalla nostonopeudella ja koukkulähestymisellä.

Päätyvaunun käyttöyksiköt:Moottorit, vaihteistot, jarrut ja pyörät.

Sähkökomponentit:Ohjauspaneeli, riippuasema (tai radio-ohjaus), rajakytkimet, festoonjärjestelmä, moottorit ja kaapelit.

Vaihe 2: Valmistus ja kokoonpano
4. Pääkomponenttien valmistus:
* Pääpalkin valmistus:
* Leikkaus:Teräslevyt leikataan mittojen mukaan CNC-plasma- tai laserleikkauskoneilla.
* Hitsaus:Sertifioidut hitsaajat jigaavat ja hitsaavat osat käyttämällä uppokaarihitsausta (SAW) tai kaasukaarihitsausta (GMAW/MIG) korkean{0}}lujuuden ja vääristymän{1}}hallittujen hitsausten aikaansaamiseksi.
* Koneistus:Päätyvaunujen ja vaunukiskojen liitoskohtien poraus ja koneistus tarkkuuden varmistamiseksi.
* Päätyvaunun valmistus:Kahden päätyvaunun valmistus, jotka tukevat palkkia ja sijoittavat pyörät ja käyttövoimat.

Pinnan valmistelu ja maalaus:

Räjäytystyöt:Kaikki rakenneosat ovat ruosteen ja valssihilseen poistamiseksi ruostetta ja pintaprofiilia maalin kiinnittymistä varten ruostepuhallettu SA 2.5 -standardin mukaisesti.

Pohjustus:Korkealaatuisen-korroosionesto-pohjusteen levitys.

Maalaus:Pintamaalimaalaus tietyssä värissä ja paksuudessa. Tämä tehdään usein valvotussa maalauskopissa.

Mekaaninen kokoonpano:

Päätyvaunun kokoonpano:Asenna pyörät, käyttöyksiköt (moottorit ja vaihteistot) ja jarrut valmistettuihin päätyvaunuihin.

Palkkien ja päätyvaunujen avioliitto:Nosta pääpalkkia ja kiinnitä se tiukasti molempiin päätyvaunuihin. Suuntaus on kriittinen, jotta estetään kiitotien pyörien hankaus.

Kärrykiskon asennus:Asenna nostovaunun kulkukisko pääpalkin alalaippaan.

Nostovaunun kokoonpano:Kokoa vaunun runko ja asenna se palkkikiskoon.Vaihtoehtoisesti koko valmiiksi koottu{0}}nostin kiinnitetään usein suoraan vaunun runkoon.

Sähkökokoonpano:

Kaapelifestoon/Conductor Bar System:Asenna siltapalkin pituudelle.

Johdotus:Vedä ja kiinnitä kaikki kaapelit sillan kulkua, vaunun kulkua (jos mahdollista) ja nostotoimintoja varten kaapelihyllyjen ja putkien läpi.

Ohjauspaneeli:Asenna ja johda pääohjauspaneeli, mukaan lukien kontaktorit, ylikuormitussuojat ja ohjelmoitava logiikkaohjain (PLC), jos käytössä.

Rajakytkimet ja turvalaitteet:Asenna ja asenna päätyrajakytkimet siltaliikenteeseen, ylärajakytkin nostimelle ja hätäpysäytyspainikkeet.

Pendant Station:Kytke riippuva ohjausasema selkeästi merkityillä painikkeilla ylös/alas, itä/länsi ja hätäpysäytystoimintoja varten.

Vaihe 3: Testaus, tarkastus ja laadunvalvonta
8. Tehdashyväksyntätestaus (FAT):
* Silmämääräinen tarkastus:Tarkista kaikkien hitsien, pulttien, mekaanisten osien ja maalipintojen laatu.
* Ei-kuormitustesti:Käytä nosturia kaikkiin suuntiin (sillalla pitkä matka, nostin ylös/alas) tarkistaaksesi sujuvan toiminnan, epätavalliset äänet ja oikean suuntauksen.
* Kuormitustesti (kriittisin vaihe):
* Staattinen kuormitustesti:Nosta testikuorma15 tonnia(125 % nimelliskapasiteetista) ja pidä sitä turvallisella korkeudella. Tarkasta muodonmuutoksia, halkeamia tai pysyvää taipumaa.
* Dynaaminen kuormitustesti:Nosta testikuorma12 tonnia(100 % nimelliskapasiteetista) ja käytä nosturia kaikissa sen toiminnoissa-ajossa, nostossa ja laskussa. Tarkista suorituskyky, jarrutus ja turvatoiminnot kuormitettuna.
* Toimivuustestit:Varmista, että kaikki rajakytkimet, hätäpysäytykset ja ohjaustoiminnot toimivat oikein.
* Sähkötestit:Tarkista eristysvastus, maadoituksen jatkuvuus ja jännite.

Purkaminen ja kuljetuksen valmistelu:

Kun testaus on läpäissyt, nosturi puretaan osittain turvallisen ja tehokkaan kuljetuksen takaamiseksi.

Silta on tyypillisesti erotettu päätyvaunuista.

Kaikki osat on pakattu huolellisesti, laatikoissa ja suojattu kuljetuksen aikana tapahtuvilta vaurioilta.

Dokumentaatiopakettivalmistetaan, mukaan lukien: testitodistukset, kuormitustestiraportti, kokoonpanopiirustukset, sähkökaaviot, osaluettelo sekä käyttö- ja huolto-oppaat.

Vaihe 4: Asennus ja käyttöönotto (paikan päällä-)
10. Sivuston asennus:
* Komponenttien toimitus asiakkaan tiloihin.
* Päätyvaunujen ja pääpalkin asennus kiitotien kiskoille.
* Sähköliitäntä päävirtalähteeseen ja loppujohdotus.
* Riippupisteen asennus.

Lopullinen paikan päällä{0}}testaus ja käyttöönotto:

Toista täysiEi-LataajaKuormitustestivarsinaiselle kiitotielle varmistaakseen, että kaikki toimii oikein lopullisessa ympäristössään.

Kouluta asiakkaan käyttäjiä ja huoltohenkilöstöä turvalliseen käyttöön ja perusvianmääritykseen.

Luovuta kaikki asiakirjat ja hanki asiakkaalta -kirjautuminen.
